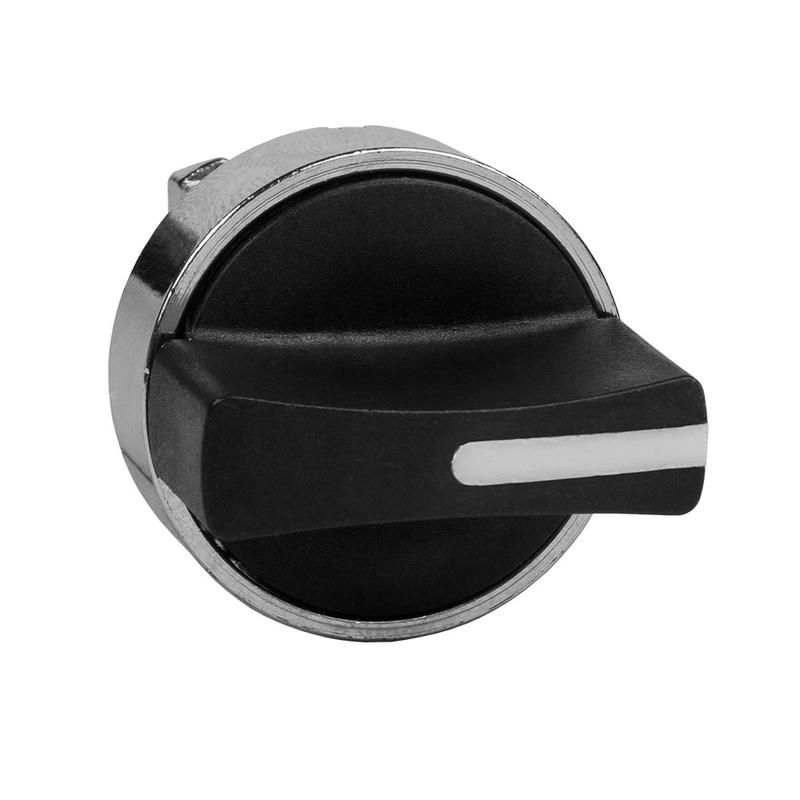

Головка переключателя OptiSignal D22 A4-S-3 3 позиции с фиксацией металл ZB4BD3 КЭАЗ 332219

Головка переключателя OptiSignal D22 A4-S-3 3 позиции с фиксацией металл ZB4BD3 КЭАЗ - это компонент для сборки коммутационных устройств, предназначенная для ручного управления в промышленных системах. Металлическая конструкция, степень защиты IP65 и три позиции с фиксацией делают её надёжным решением для условий с пылью, влагой и механическими нагрузками.

Назначение и область применения

Головка переключателя OptiSignal D22 A4-S-3 3 позиции с фиксацией металл ZB4BD3 КЭАЗ используется как управляемый элемент в составе собранных переключателей. Она не содержит внутренних контактов - её задача - обеспечить удобное и точное переключение между тремя положениями с фиксацией. Подходит для установки в панели управления на оборудовании, где требуется надёжный ручной контроль: станки, конвейеры, системы автоматизации, насосные и вентиляционные установки.

Технические характеристики

• Тип изделия: головка переключателя с ручкой
• Количество положений: 3 с фиксацией в каждом
• Диаметр монтажного отверстия: 22,3 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал корпуса: металл
• Цвет управляющего элемента: чёрный
• Цвет переднего кольца: хромированный
• Температурный диапазон эксплуатации: от –50 C до +55 C
• Способ монтажа: винтовое крепление через корпус
• Переднее кольцо: есть, усиливает герметичность и эргономику
• Световой индикатор: отсутствует
• Контакты: не имеет - требует внешней контактной группы
• Напряжение: не применяется - работает только как механический привод

Совместимость и монтаж

Головка переключателя OptiSignal D22 A4-S-3 3 позиции с фиксацией металл ZB4BD3 КЭАЗ совместима с базовыми модулями КЭАЗ серии ZB4, которые содержат контактную группу. Для работы необходимо подключить соответствующую контактную часть (например, ZB4-BD3) под заднюю часть головки. Установка выполняется через монтажное отверстие диаметром 22,3 мм. Крепление осуществляется гайками с тыльной стороны панели. Передний хромированный обод обеспечивает плотное прилегание к поверхности, предотвращая попадание пыли и влаги.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует безопасную работу в запылённых и влажных средах. Температурный диапазон от –50 C до +55 C позволяет применять головку в холодильных камерах, на открытых площадках и в суровых климатических зонах. Соответствие стандартам IEC/EN 60947-5-1 обеспечивает совместимость с промышленными системами управления.

Преимущества

• Металлический корпус повышает долговечность и устойчивость к ударным нагрузкам
• Фиксация в трёх позициях исключает случайное переключение
• Высокая степень защиты IP65 снижает риск отказа в сложных условиях
• Широкий температурный диапазон расширяет возможности применения
• Хромированное кольцо улучшает визуальную узнаваемость и легко моется

Ограничения применения

• Не является готовым выключателем - требует отдельной контактной части
• Не поддерживает индикацию состояния - нельзя использовать там, где нужна визуальная сигнализация
• Запрещено применять в взрывоопасных зонах - не сертифицирована для Ex-зон
• Не рассчитана на частые циклы более 1 млн операций - для высокочастотных режимов рекомендуются другие модели

Примеры использования

• Управление скоростью конвейера: “Стоп”, “Медленно”, “Быстро”
• Выбор режима работы станка: “Автомат”, “Ручной”, “Обслуживание”
• Аварийное отключение вентиляции в холодильном цехе
• Переключение питания между двумя источниками в системе резервирования

Практические советы

• При монтаже проверьте точность сверления отверстия - допуск +-0,1 мм важен для герметичности
• Используйте только оригинальные контактные модули КЭАЗ ZB4-BD3 для гарантированной совместимости
• Не затягивайте крепёж слишком сильно - это может деформировать резьбу или корпус
• Для длительной эксплуатации в агрессивных средах регулярно протирайте хромированное кольцо от масла и грязи
• Если нужна индикация - выбирайте модель с лампой (например, OptiSignal D22 с цветным индикатором)
