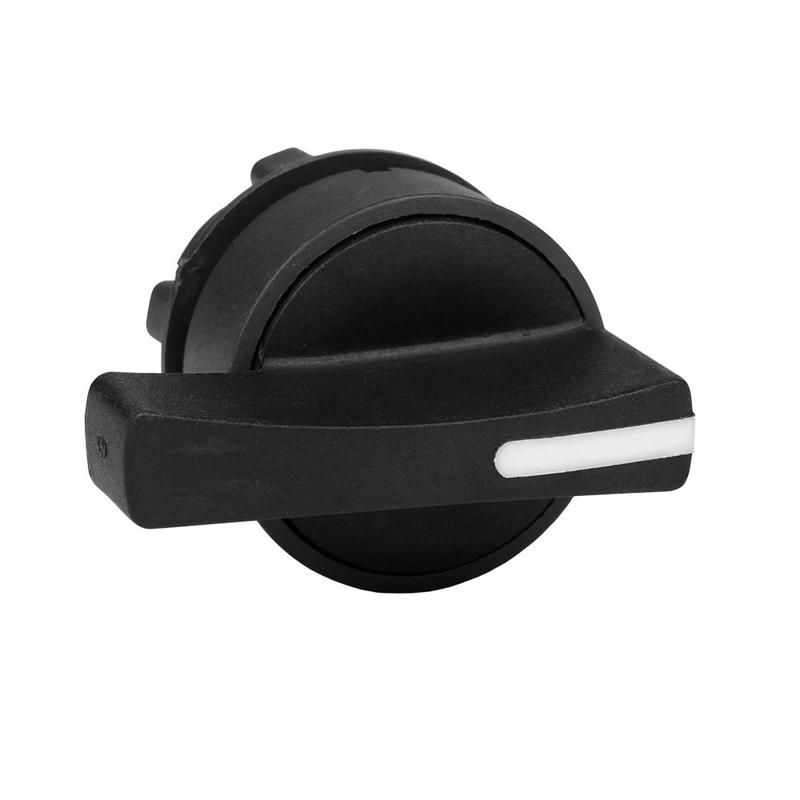

Головка переключателя OptiSignal D22 A5-SJ-4 удл. рукоятка 2 поз пластик ZB5AJ4 КЭАЗ 332277

Головка переключателя OptiSignal D22 A5-SJ-4 с удлиненной рукояткой 2 позиции пластик ZB5AJ4 - это компонент для сборки механических переключателей, предназначенных для ручного управления оборудованием в промышленных условиях. Бренд КЭАЗ предлагает эту модель как часть модульной системы OptiSignal, где каждая головка сочетает надежную конструкцию с возможностью интеграции в собственные схемы управления.

Назначение и область применения

Головка переключателя OptiSignal D22 A5-SJ-4 с удлиненной рукояткой 2 позиции пластик ZB5AJ4 используется для создания двухпозиционных выключателей с фиксацией в каждом положении. Подходит для установки на панели управления станков, конвейеров, систем автоматизации и другого промышленного оборудования. Эта головка не содержит внутренних контактов - её необходимо комбинировать с соответствующим механизмом переключения, чтобы получить полноценный переключатель.

Технические характеристики

• Тип изделия: Головка переключателя
• Количество положений: 2 (фиксированные)
• Диаметр отверстия для монтажа: 22,3 мм
• Способ монтажа: На лицевую панель
• Управление: Поворотная удлинённая рукоятка из пластика
• Механизм: С фиксацией - удерживает выбранное положение без самопроизвольного возврата
• Степень защиты: IP40 - защищена от предметов больше 1 мм, но не от воды
• Переднее кольцо: Да, хромированное
• Форма линзы: Круглая
• Контакты: Нет - головка не имеет контактной группы
• Цвет рукоятки: Чёрный
• Цвет кольца: Хром

Совместимость и монтаж

Головка OptiSignal D22 A5-SJ-4 с удлиненной рукояткой 2 позиции пластик ZB5AJ4 совместима с механизмами переключения серии D22 от КЭАЗ, имеющими аналогичный посадочный диаметр 22,3 мм. Для монтажа требуется просверлить отверстие в панели точно по указанному размеру. Установка осуществляется через фланец с зажимными лапками - после вставки головки в отверстие, она фиксируется с тыльной стороны панели. Удлинённая рукоятка обеспечивает удобство оперирования даже при ограниченном доступе. Передние кольца и рукоятки не заменяемые - при необходимости замены меняется вся головка целиком.

Безопасность и стандарты

Головка переключателя OptiSignal D22 A5-SJ-4 с удлиненной рукояткой 2 позиции пластик ZB5AJ4 соответствует степени защиты IP40, что гарантирует защиту от попадания твёрдых частиц размером более 1 мм. Однако она не защищена от брызг воды, влаги или мытья - применение в сырых средах требует дополнительной герметизации корпуса или установки в закрытые щиты. Производитель указывает рабочий температурный диапазон от –50 C до +55 C, что позволяет использовать изделие в холодильных камерах, на открытых площадках и в суровых климатических условиях.

Преимущества

• Удлинённая рукоятка снижает усилие при управлении и предотвращает случайные срабатывания
• Фиксация в обоих положениях исключает самопроизвольное возвращение в нейтральное состояние
• Хромированное кольцо обеспечивает долговечность и эстетичный вид
• Пластиковая конструкция устойчива к коррозии и воздействию масел
• Модульная система позволяет легко менять цвет, тип рукоятки или функционал, сохраняя одинаковый монтажный размер

Ограничения применения

• Не является готовым переключателем - требует внешней контактной группы
• IP40 не допускает использование во влажных помещениях без дополнительной защиты
• Отсутствие световой индикации - нельзя использовать там, где нужна визуальная сигнализация состояния
• Запрещается применять в взрывоопасных зонах - нет сертификации Ex

Примеры использования

• Ручной запуск/остановка конвейера на пищевом производстве
• Выбор режима работы насосной станции (ручной / автономный)
• Аварийная остановка станка с ЧПУ
• Управление освещением в техническом помещении

Практические советы

• При заказе проверьте соответствие диаметра отверстия в вашей панели - 22,3 мм требуют точного сверления
• Используйте только механизмы от КЭАЗ серии D22 - другие производители могут иметь отличные габариты
• Для увеличения срока службы в пыльных средах рекомендуется дополнительно устанавливать защитные крышки или экраны
• Если вам нужна индикация состояния - выбирайте модели с опцией LED (например, ZB5Axx с индексом L)
• Головка OptiSignal D22 A5-SJ-4 с удлиненной рукояткой 2 позиции пластик ZB5AJ4 хорошо сочетается с другими элементами серии - можно собирать унифицированные панели управления
