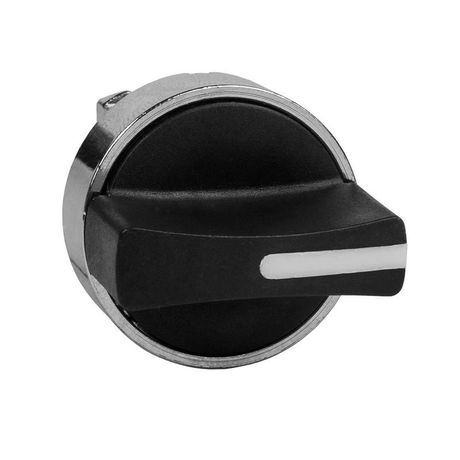

Головка переключателя OptiSignal D22 A4-S-2 2 позиции с фиксацией металл ZB4BD2 КЭАЗ 332218

Головка переключателя D22 A4-S-2 2 позиции с фиксацией металл ZB4BD2 КЭАЗ - это компонент для сборки коммутационных устройств, предназначенная для ручного управления в промышленных системах. Металлическая конструкция, степень защиты IP65 и устойчивость к экстремальным температурам делают её надёжным решением для жестких условий эксплуатации.

Назначение и область применения

Головка переключателя D22 A4-S-2 2 позиции с фиксацией металл ZB4BD2 КЭАЗ используется как управляемый элемент в составе собранных переключателей. Она не содержит внутренних контактов - её задача - обеспечить механический переход между двумя позициями с фиксацией. Подходит для установки на панели оборудования, где требуется надёжное и долговечное ручное управление: станки, конвейеры, системы автоматизации, энергообъекты, транспортные средства.

Технические характеристики

• Тип изделия: головка переключателя с ручкой
• Количество положений: 2 с фиксацией (не самовозвратная)
• Диаметр отверстия для монтажа: 22,3 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал корпуса: металл
• Цвет управляющего элемента: чёрный
• Цвет переднего кольца: хромированный
• Температурный диапазон эксплуатации: от –50 C до +55 C
• Способ монтажа: винтовое крепление через заднюю часть
• Наличие переднего кольца: да - обеспечивает герметичную посадку в панель
• Конструкция линзы: круглая
• Количество контактов: 0 - требует внешней коммуникационной части (например, модуля с контактами)
• Напряжение: не применяется - не является нагрузочным элементом

Совместимость и монтаж

Головка переключателя D22 A4-S-2 2 позиции с фиксацией металл ZB4BD2 КЭАЗ совместима с другими компонентами серии OptiSignal, включая механизмы с контактами, которые устанавливаются сзади. Для монтажа необходимо просверлить отверстие диаметром 22,3 мм в панели. Головка вставляется с лицевой стороны, фиксируется гайкой и шайбой с тыльной стороны. Переднее хромированное кольцо плотно прилегает к поверхности панели, предотвращая попадание пыли и влаги. Убедитесь, что толщина панели позволяет надёжно затянуть крепёж - рекомендованная толщина до 6 мм.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует безопасную работу в запылённых, влажных и агрессивных средах. Температурный диапазон от –50 C до +55 C позволяет применять головку в холодильных камерах, на открытых площадках и в регионах с суровым климатом. Соответствие стандартам IEC/EN 60947-5-1 подтверждает соответствие промышленным нормам безопасности.

Преимущества

• Металлическая конструкция повышает прочность и устойчивость к механическому воздействию
• Фиксация в двух позициях исключает случайное переключение
• Высокая степень защиты IP65 снижает риск отказа в сложных условиях
• Широкий температурный диапазон расширяет зону применения
• Хромированное кольцо улучшает эргономику и визуальную узнаваемость

Ограничения применения

Головка переключателя D22 A4-S-2 2 позиции с фиксацией металл ZB4BD2 КЭАЗ не имеет встроенных контактов - она не может работать самостоятельно. Её нельзя использовать как автономный выключатель. Также не подходит для применения в средах с постоянным погружением в жидкости - IP65 не обеспечивает герметичность при длительном подводе. Не рассчитана на частые циклы более 100000 операций без регламентного обслуживания.

Примеры использования

• Управление режимом работы станка: “Автоматический” / “Ручной”
• Выбор скорости движения конвейера
• Переключение между источниками питания в щите управления
• Активация/деактивация системы подогрева в холодильных установках
• Локальное управление насосом на открытом объекте

Практические советы

• При заказе убедитесь, что вы выбираете именно головку - для функционального переключателя потребуется дополнительно купить механизм с контактами (например, ZB4B... с нужными контактами).
• Проверьте толщину панели перед сверлением - слишком толстая панель может помешать затяжке крепёжа.
• Для удобства обслуживания используйте головку с цветовым отличием - чёрная ручка на хромированном фоне хорошо видна даже в плохих условиях освещения.
• Не используйте силовые инструменты при затяжке - перегрузка может деформировать резьбу внутри корпуса.
• Замена возможна без демонтажа всей панели - достаточно открутить гайку сзади.
