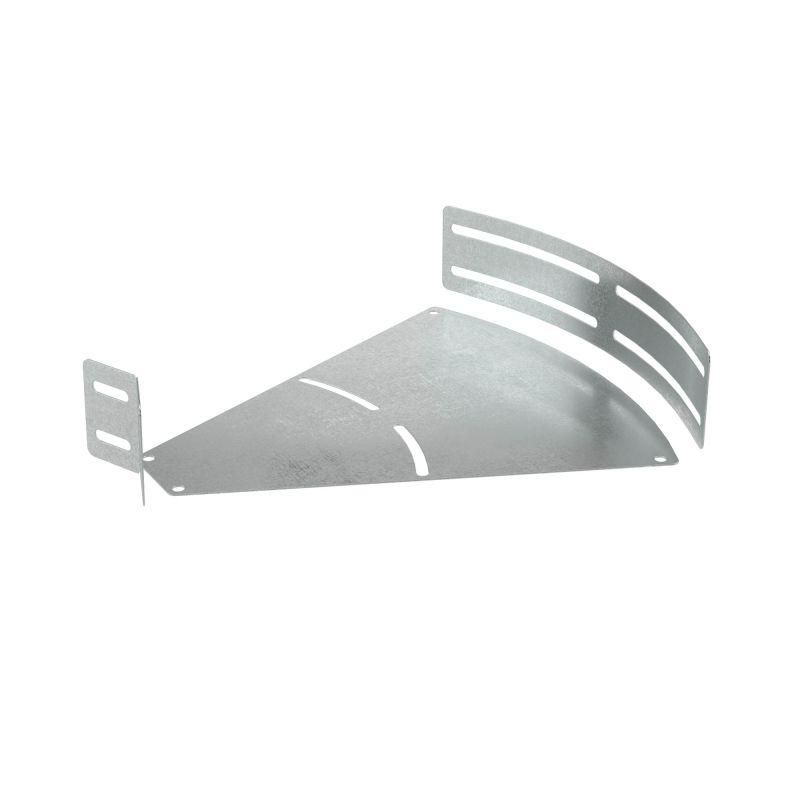

Горизонтальный изменяемый угол СРО 0-45град. 100x100, 1,5мм, в комплекте с крепежными элементами необходимыми для монтажа | SVM1010K DKC ДКС

Угол горизонтальный изменяемый 0-45 град. 100x100, 1.5мм СРО от DKC - это регулируемый переходной элемент для изменения направления кабельной трассы в горизонтальной плоскости. Применяется совместно с лотками серии S5 Combitech, обеспечивает прочную и герметичную сборку с возможностью точной настройки угла до 45°. Артикул svm1010k.

Назначение и область применения

Угол горизонтальный изменяемый 0-45 град. 100x100, 1.5мм СРО используется для создания плавных поворотов кабельных трасс в горизонтальной плоскости. Подходит для систем прокладки кабелей и проводов в промышленных условиях, где требуется адаптация маршрута под существующую инфраструктуру - например, вокруг колонн, оборудования или пересечений с другими коммуникациями.

Элемент сочетается исключительно с лотками серии S5 Combitech с высотой борта и шириной основания 100 мм. Не предназначен для вертикальных поворотов или нагрузок, отличных от стандартных для кабельных лотков.

Технические характеристики

• Тип: Горизонтальный изменяемый угол с регулируемым углом поворота от 0° до 45°
• Материал: Сталь оцинкованная по методу Сендзимира
• Толщина стенки: 1,5 мм
• Размеры: 100 × 100 мм (высота × ширина)
• Покрытие: Цинковое покрытие повышенной коррозионной стойкости
• Исполнение изгиба: Плавный, без острых кромок
• Огнестойкость: Соответствует требованиям к огнестойкости для кабельных систем
• Цвет: Серый
• Комплектация: В комплекте соединительные пластины и крепежные элементы

Совместимость и монтаж

Угол горизонтальный изменяемый 0-45 град. 100x100, 1.5мм СРО проектировался исключительно для работы с лотками серии S5 Combitech. Совместимость гарантируется за счет одинаковой высоты борта (100 мм) и стандартизированной системы фиксации.

Монтаж выполняется следующим образом:

• Фиксируйте угол между двумя участками лотка с помощью входящих в комплект соединительных пластин.
• Затяните болты равномерно, чтобы избежать деформации профиля.
• Настройте угол поворота до нужного значения (от 0° до 45°) перед окончательной затяжкой.
• Не используйте сторонние крепежи - они могут нарушить герметичность и механическую целостность системы.

Безопасность и стандарты

Угол горизонтальный изменяемый 0-45 град. 100x100, 1.5мм СРО соответствует требованиям к огнестойкости для кабельных систем. Метод оцинкования Сендзимира обеспечивает долговременную защиту от коррозии даже в агрессивных средах. Конструкция не содержит острых кромок, снижает риск повреждения изоляции кабелей при прокладке.

Преимущества

• Регулируемый угол позволяет точно адаптировать трассу под реальные условия без замены элементов.
• Оцинкование по методу Сендзимира увеличивает срок службы в помещениях с повышенной влажностью или химической активностью.
• Плавный изгиб минимизирует трение кабелей при протяжке и снижает риск повреждения изоляции.
• Полный комплект крепежа исключает необходимость докупать дополнительные детали.
• Поддерживает единый стиль и технологию сборки всей системы S5 Combitech.

Ограничения применения

• Не предназначена для вертикальных поворотов - использовать только в горизонтальной плоскости.
• Не совместима с лотками других серий или производителей, даже при совпадении размеров 100×100 мм.
• Не рекомендуется применять в условиях постоянного воздействия открытого огня или температур выше +80C.
• Не следует использовать как несущий элемент - нагрузка должна распределяться через лотки, а не через сам угол.

Примеры использования

• Обход колонны в машинном зале завода при прокладке силовых кабелей.
• Переход трассы вокруг трубопровода в цехе с ограниченным свободным пространством.
• Создание ответвления от основной трассы под углом 30° к оборудованию управления.
• Сборка сложной кабельной сети в распределительных щитовых с плотной компоновкой.

Практические советы

• Перед установкой проверьте, что все лотки имеют одинаковый тип крепления и толщину стенки - это важно для герметичности соединения.
• При настройке угла используйте угольник или лазерный уровень для точности - особенно при работе в труднодоступных местах.
• Не допускайте перегрузки кабелями внутри угла - максимальная заполненность должна соответствовать нормам для лотков S5 Combitech.
• При длительной эксплуатации в условиях влаги периодически осматривайте места соединений на предмет коррозии - хотя оцинковка Сендзимира устойчива, механические повреждения покрытия требуют внимания.
• Артикул svm1010k всегда указывает именно этот вариант - другие модели DKC с аналогичным названием могут иметь другую толщину или угол поворота.
