Горизонтальный изменяемый угол СРО 0-45град. 100x400, 2,0мм, в комплекте с крепежными элементами необходимыми для монтажа | SVH1040K DKC ДКС

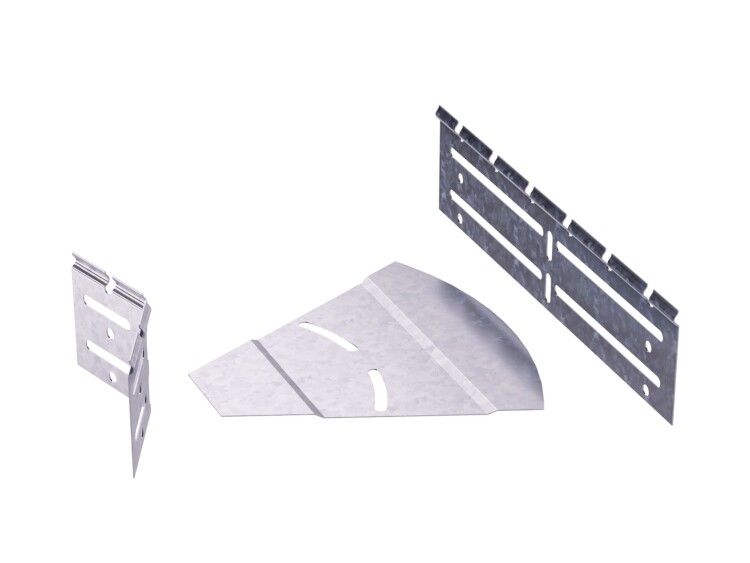

Угол горизонтальный изменяемый 0-45 град. 100x400, 2.0мм СРО от DKC - это регулируемый переходной элемент для изменения направления кабельной трассы в горизонтальной плоскости. Применяется совместно с лотками серии S5 Combitech, обеспечивает надёжную фиксацию и устойчивость при монтаже в условиях повышенной нагрузки. Артикул svh1040k.

Назначение и область применения

Угол горизонтальный изменяемый 0-45 град. 100x400, 2.0мм СРО используется для плавного изменения направления кабельной трассы в горизонтальной плоскости под любым углом от 0 до 45°. Подходит для систем прокладки кабелей на объектах с ограниченным пространством, где требуется избежать жёстких поворотов. Особенно эффективен при использовании с лотками серии S5 Combitech - благодаря точному соответствию геометрии и толщине стенок обеспечивается герметичность и механическая целостность всей системы.

Технические характеристики

• Тип: Горизонтальный изменяемый угол
• Угол регулировки: 0–45°
• Высота борта: 100 мм
• Ширина основания: 400 мм
• Толщина материала: 2,0 мм
• Материал: Сталь оцинкованная по методу Сендзимира
• Покрытие: Гальванический цинк, равномерный слой, устойчивый к коррозии
• Цвет: Серый
• Огнестойкость: Соответствует требованиям к негорючим материалам
• Исполнение: Широкодиапазонное - позволяет точно выставить нужный угол без замены детали

Совместимость и монтаж

Угол горизонтальный изменяемый 0-45 град. 100x400, 2.0мм СРО проектировался исключительно для работы с лотками серии S5 Combitech. Совпадают высота борта (100 мм), ширина (400 мм) и толщина стали (2,0 мм), что гарантирует плотное соединение без зазоров. В комплекте поставляются все необходимые крепёжные элементы: соединительные пластины и болты с гайками. Монтаж выполняется в два этапа: сначала фиксируется базовый участок лотка, затем угол устанавливается и фиксируется под требуемым углом. Регулировка осуществляется вручную - достаточно ослабить крепление, установить нужный угол и затянуть снова. Нет необходимости использовать дополнительные инструменты или адаптеры.

Безопасность и стандарты

Материал соответствует требованиям к негорючим конструкциям - угол не поддерживает горение и не выделяет токсичных веществ при нагреве. Оцинкование по методу Сендзимира обеспечивает долговечную защиту от коррозии даже в агрессивных средах. Конструкция не содержит острых кромок, снижает риск повреждения кабелей при прокладке. Соответствует нормам безопасности для промышленных кабельных систем.

Преимущества

• Регулируемый угол - один элемент заменяет несколько жёстких поворотов, экономит место и количество деталей
• Оцинкование по Сендзимиру - более прочное и равномерное покрытие, чем обычное холодное цинкование
• Встроенный крепёж - не нужно докупать болты, гайки или пластины
• Совместимость с серийной продукцией S5 Combitech - гарантированная сборка без люфтов
• Огнестойкость - безопасен для использования в помещениях с повышенными требованиями к пожарной защите

Ограничения применения

• Не предназначена для вертикальных поворотов - работает только в горизонтальной плоскости
• Максимальный угол регулировки - 45°; для больших поворотов требуется комбинация нескольких элементов
• Подходит только для лотков S5 Combitech с высотой 100 мм и шириной 400 мм - несовместим с другими сериями
• Не рекомендуется для внешней установки без защиты от осадков - хотя покрытие устойчиво, длительное воздействие воды может снизить срок службы

Примеры использования

• Обход препятствий на технологических площадках - трубопроводы, оборудование, колонны
• Переход между секциями кабельных лотков в распределительных щитах
• Прокладка кабелей в производственных цехах с нестандартной планировкой
• Монтаж в серверных и телекоммуникационных помещениях, где важна компактность и чистота трассы

Практические советы

• Перед монтажом проверьте, чтобы лотки S5 Combitech имели именно 100 мм высоты и 400 мм ширину - другие размеры не подходят
• При регулировке угла используйте уровень или угольник - это повысит точность и эстетику трассы
• Затягивайте крепёж равномерно - перекос может вызвать деформацию и нарушить герметичность
• Для длинных трасс с несколькими углами рассчитывайте суммарную нагрузку - каждый элемент увеличивает массу системы
• Не используйте этот угол как опору для тяжёлых кабелей - он служит только для изменения направления, а не для несущих функций
