Горизонтальный изменяемый угол СРО 0-45град. 400х100 | 360410 DKC ДКС

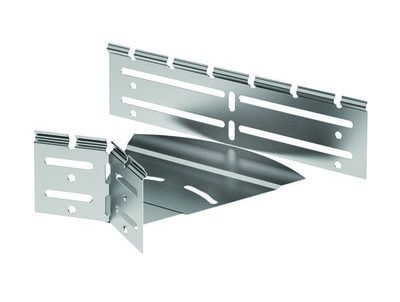

Угол горизонтальный изменяемый СРО 0-45 град. 400х100 от DKC (ДКС), артикул 360410, предназначен для создания плавных горизонтальных поворотов трассы листовых лотков S5 Combitech под углом от 0 до 45°. Элемент обеспечивает безопасную прокладку кабелей и совместим с другими компонентами серии.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы в горизонтальной плоскости без острых изгибов. Подходит для систем, где требуется гибкая маршрутизация: промышленные цеха, распределительные щитовые, серверные комнаты, транспортные терминалы. Применяется исключительно в составе линейки лотков S5 Combitech.

Технические характеристики

• Угол поворота: регулируемый от 0 до 45°
• Габариты: ширина 400 мм, высота 100 мм
• Внутренний радиус изгиба: 100 мм - минимизирует перегибы кабелей
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Толщина стенки: 0,8 мм
• Исполнение: плавный изгиб, без соединительного элемента
• Перфорация: есть на боковой стенке и в основании - для фиксации болтами и вентиляции
• Огнестойкость: соответствует требованиям
• Цвет: серый

Совместимость и монтаж

Угол горизонтальный изменяемый СРО 0-45 град. 400х100 совместим только с лотками серии S5 Combitech. Монтаж выполняется вручную: элемент собирается из двух частей, устанавливается между прямыми участками лотка, фиксируется саморезами через перфорацию. Соединение не требует дополнительных крепежных деталей - все крепится напрямую к лоткам. Учитывайте посадочные отверстия: они расположены с шагом, соответствующим стандартным лоткам S5 Combitech.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали по методу Сендзимира - обеспечивает долговечную коррозионную стойкость. Огнестойкость соответствует нормам для промышленных кабельных систем. Перфорированные зоны снижают риск перегрева при длительной нагрузке. Нет открытых острых кромок - защищает изоляцию кабелей при протяжке.

Преимущества

• Плавный изгиб с радиусом 100 мм - предотвращает механическое повреждение жил кабелей
• Регулируемый угол - позволяет адаптировать трассу под реальные условия прохода
• Оцинкование по Сендзимиру - устойчивость к влаге, химическим средам и агрессивной среде
• Перфорация в основании и боковинах - упрощает крепление и обеспечивает естественную вентиляцию
• Легкий вес и компактность - удобство транспортировки и установки

Ограничения применения

• Не применяется вне системы S5 Combitech - несовместим с лотками других производителей
• Не предназначен для вертикальных поворотов - только горизонтальная плоскость
• Максимальный угол 45° - нельзя использовать для более резких поворотов
• Толщина 0,8 мм - не рекомендуется для сверхтяжелых кабельных сборок без усиления

Примеры использования

• Обход колонн в производственных цехах
• Поворот трассы вокруг оборудования в серверной
• Создание плавного перехода между двумя параллельными лотками
• Прокладка кабелей в помещениях с ограниченным пространством

Практические советы

• Перед монтажом проверьте соответствие размеров лотков - ширина 400 мм должна точно совпадать с лотком
• Фиксируйте угол через каждые 3–4 отверстия - особенно при большой массе кабелей
• Не используйте силовое воздействие при регулировке угла - он рассчитан на мягкую деформацию
• При необходимости увеличьте число точек крепления на перфорированных участках
• Запрещена резка или модификация корпуса - нарушается целостность защиты и огнестойкость
