Угол горизонтальный изменяемый 100х400мм | y100400 EKF

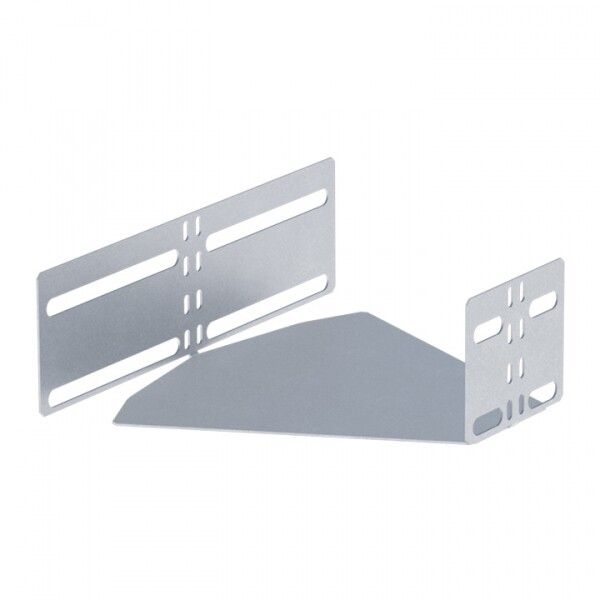

Угол горизонтальный изменяемый 100х400 мм от EKF в серии EKF-Line предназначен для изменения направления кабельной трассы в горизонтальной плоскости с возможностью регулировки угла. Этот элемент используется в системах T-Line для прокладки силовых и слаботочных кабелей на промышленных, офисных и общественных объектах.

Назначение и область применения

Угол горизонтальный изменяемый 100х400 мм применяется для плавного перехода между участками кабельного лотка, когда требуется изменить направление трассы под нужным углом - например, вокруг колонн, оборудования или при обходе препятствий. Подходит для установки на полу, потолке или стене в помещениях с высокой нагрузкой на кабельную инфраструктуру. Часто используется в цехах, распределительных пунктах, серверных, торговых комплексах и жилых домах с крупными инженерными сетями.

Технические характеристики

• Размеры: высота 100 мм, ширина 400 мм - соответствует стандартному профилю лотков EKF-Line
• Материал: сталь с оцинковкой горячим способом по методу Сендзимира - обеспечивает долговечную защиту от коррозии
• Толщина стенки: 0,8 мм - достаточная для механической прочности при монтаже и эксплуатации
• Угол поворота: регулируемый - можно задавать любую величину в пределах геометрических возможностей конструкции
• Наличие верхней крышки: да - защищает кабели от пыли, механических воздействий и случайного доступа
• Исполнение: без разъема - требует фиксации через болтовые соединения с другими элементами лотка
• Цвет: серый - совпадает с цветовой гаммой всей серии EKF-Line
• Гарантия: 36 месяцев - подтверждает надежность материалов и производства

Совместимость и монтаж

Этот угол совместим со всеми лотками серии EKF-Line той же высоты (100 мм) и ширины (400 мм). Для монтажа используются стандартные болты и крепежи, предусмотренные для этой системы. Угол крепится к прямым участкам лотка с помощью самонарезающих винтов или болтов с гайками. Верхняя крышка фиксируется на защелках - её можно открывать без инструментов для обслуживания кабелей. Поскольку угол имеет регулируемый поворот, перед окончательной затяжкой необходимо выставить нужный угол, затем закрепить все точки соединения равномерно, чтобы избежать деформаций.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50571 и нормами ПУЭ для открытой прокладки кабелей. Материалы не поддерживают горение, оцинковка соответствует DIN EN ISO 1461. Применение в зонах с повышенной влажностью допускается благодаря антикоррозийному покрытию.

Преимущества

• Регулируемый угол снижает необходимость заказа множества фиксированных комплектующих - один элемент заменяет несколько типоразмеров
• Оцинковка по методу Сендзимира гарантирует длительную защиту даже в агрессивных средах
• Наличие крышки исключает риск травмирования кабелей и попадание сторонних предметов внутрь
• Совместимость с широким спектром аксессуаров EKF-Line упрощает сборку сложных трасс
• Изделие произведено в России - обеспечивается контроль качества и наличие запасных частей

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от осадков - хотя оцинковка устойчива, герметичность не обеспечена
• Не рассчитан на значительные динамические нагрузки - не следует использовать как несущий элемент для тяжёлого оборудования
• Запрещается применять в местах с постоянным контактом с открытым огнем или высокотемпературными поверхностями (>+90C)
• Толщина 0,8 мм недостаточна для прокладки кабелей с очень большим внешним диаметром - проверяйте суммарный объем кабелей против вместимости лотка

Примеры использования

• Переход кабельной трассы вокруг технологической колонны в производственном цехе
• Обход вентиляционного канала в офисном здании при прокладке сети Ethernet и питания
• Смена направления трассы в подвале с ограниченным пространством
• Подключение кабелей от этажного щита к распределительному шкафу с изменением курса на 45°

Практические советы

• Перед монтажом убедитесь, что радиус изгиба не меньше минимально допустимого для используемых кабелей - особенно для многожильных и оптоволоконных
• При регулировке угла используйте уровень или угломер - точность сохраняет эстетику и функциональность трассы
• Фиксируйте угол минимум в двух точках с каждой стороны - недостаточное крепление вызывает провисание и перегрузку крепёжных отверстий
• Проверьте совпадение посадочного профиля с соседними лотками - несоответствие по глубине или ширине нарушает герметичность крышки
• При использовании в сырых помещениях рекомендуется дополнительно смазать болтовые соединения антикоррозийной paste
