Угол горизонтальный изменяемый 0-45град. 150х50 Стандарт Промрукав PR16.0996 Строитель

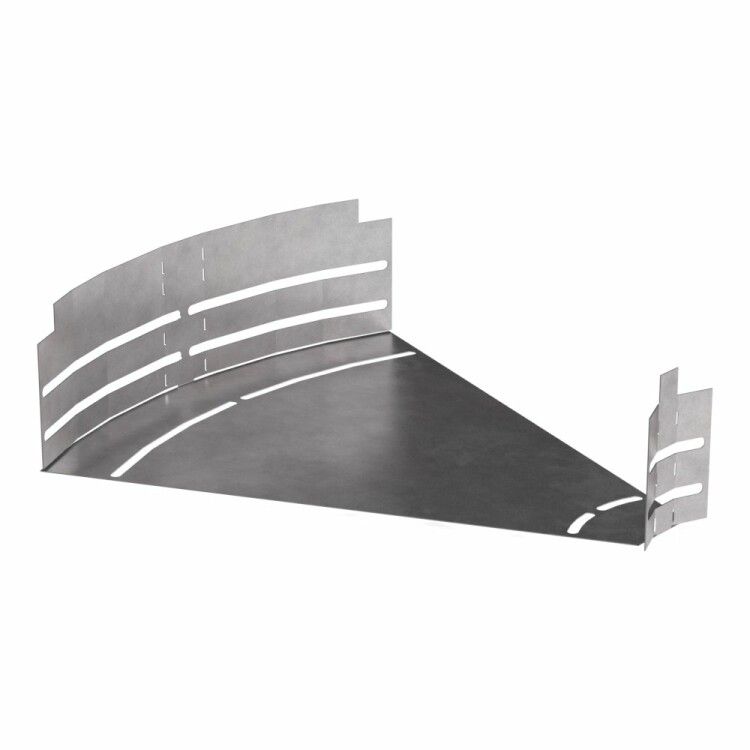

Угол горизонтальный изменяемый 0–45 градусов от бренда Промрукав, артикул pr16.0996 - это элемент кабеленесущей системы, обеспечивающий плавный переход между металлическими лотками под углом от 0 до 45 градусов. Изготовлен из оцинкованной стали, выдерживает широкий диапазон температур и подходит для промышленной эксплуатации.

Назначение и область применения

Угол горизонтальный изменяемый 0–45 градусов используется для изменения направления кабельных трасс между горизонтальными участками металлических лотков. Подходит для прокладки силовых и управляющих кабелей в условиях производства, на объектах с высокой вибрацией или где требуется регулируемый угол поворота. Применяется в системах с промрукавом, когда необходимо сохранить целостность кабельного пути без жестких изгибов.

Технические характеристики

• Угол регулировки: от 0 до 45 градусов - позволяет точно задавать наклон трассы под нужный угол без замены детали;
• Габариты: 150×50 мм и 400×100 мм - соответствуют стандартным размерам металлических лотков Промрукав;
• Материал: сталь с цинковым покрытием по технологии Сендзимира - обеспечивает долговечную коррозионную стойкость;
• Толщина цинкового слоя: 10–22 мкм - защищает от ржавчины даже при механическом воздействии;
• Климатическое исполнение: УХЛ2 - допускает эксплуатацию в помещениях и под навесом при температуре от -80 C до +150 C;
• Не предназначена для открытого монтажа под прямыми осадками или постоянного контакта с водой.

Совместимость и монтаж

Угол совместим со всеми лотками и фитингами серии Промрукав, имеющими аналогичные размеры 150×50 и 400×100. Монтаж осуществляется болтовым соединением с помощью комплектных крепежей, входящих в состав лотков. Для установки достаточно выставить требуемый угол (0–45°), закрепить на двух концах и проверить герметичность стыков. Нет необходимости в сварке или специальных инструментах.

Безопасность и стандарты

Изделие соответствует требованиям к электрооборудованию для промышленного использования в условиях УХЛ2. Цинковое покрытие по Сендзимиру соответствует ГОСТ 14918 и обеспечивает безопасную работу в средах с повышенной влажностью и химической активностью. Не содержит токсичных материалов, не выделяет вредных веществ при нагреве до +150 C.

Преимущества

• Плавная регулировка угла - исключает необходимость запаса нескольких жестких угловых элементов;
• Высокая прочность стали - выдерживает нагрузки от тяжелых кабельных пучков;
• Стойкость к коррозии - продлевает срок службы системы в агрессивных средах;
• Простота сборки - снижает время монтажа и трудозатраты;
• Совместимость с существующей системой Промрукав - легко интегрируется в уже смонтированные трассы.

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в воду или на открытом воздухе без защиты от осадков;
• Запрещается применять при температурах ниже -80 C или выше +150 C - возможна потеря прочности материала;
• Не рекомендуется использовать в местах с частыми ударными нагрузками или вибрациями выше нормированного уровня - может возникнуть ослабление креплений;
• Подходит только для лотков того же типа и размера - несовместим с пластиковыми или алюминиевыми системами.

Примеры использования

• Переход между двумя лотками на конвейере с изменением высоты на 15–20 см;
• Обход препятствий (трубопроводов, рам) в цехах с плотной расстановкой оборудования;
• Соединение лотков в зонах обслуживания станков, где требуется доступ к кабелям под углом;
• Прокладка кабелей в подвесных потолках и технологических нишах с ограниченным пространством.

Практические советы

• Перед монтажом проверьте внутренние размеры лотков - они должны точно совпадать с габаритами угла (150×50 или 400×100);
• При установке используйте равномерное затягивание болтов - перекос может вызвать деформацию профиля;
• Для длительной эксплуатации в сыром помещении дополнительно обработайте места стыков силиконовым герметиком;
• Не применяйте этот угол как опору для веса кабелей - он служит только для изменения направления; нагрузку несет основной лоток;
• Артикул pr16.0996 - единственный в линейке Промрукав с таким сочетанием регулируемости и размеров - выбирайте его, когда нужен именно гибкий угол.
