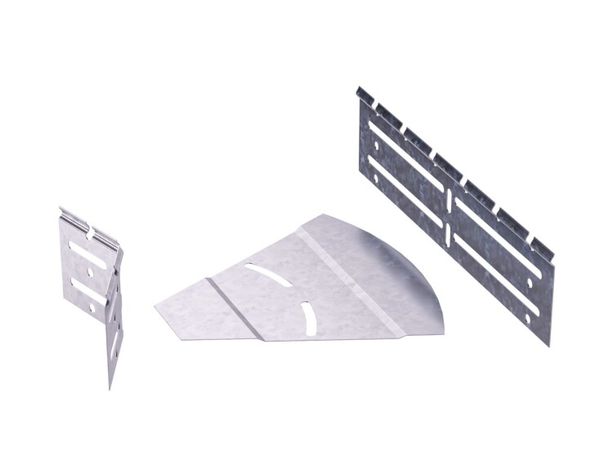

Горизонтальный изменяемый угол СРО 0-45град. 80x200, 1,5мм, цинк-ламель, в комплекте с крепежными элементами необходимыми длямонтажа - SVM820KHDZL ДКС

Угол горизонтальный изменяемый 0-45 град. 80x200, 1.5мм, цинк-ламель, в комплекте с крепежными элементами DKC - это регулируемый крепёжный элемент для изменения направления кабельной трассы в горизонтальной плоскости. Применяется совместно с лотками серии S5 Combitech, обеспечивает надёжную фиксацию и устойчивость при монтаже в условиях повышенной нагрузки. Артикул svm820khdzl.

Назначение и область применения

Угол горизонтальный изменяемый 0-45 град. 80x200, 1.5мм, цинк-ламель, в комплекте с крепежными элементами DKC используется для плавного изменения направления кабельной трассы в горизонтальной плоскости под любым углом от 0 до 45°. Подходит для систем прокладки кабелей на объектах с ограниченным пространством, где требуется избежать жёстких поворотов. Особенно эффективен при использовании с лотками серии S5 Combitech. Применяется в промышленных помещениях, на производствах, в распределительных щитовых, на транспорте и в энергетических объектах.

Технические характеристики

• Тип: Горизонтальный изменяемый угол
• Угол поворота: Регулируемый от 0° до 45°
• Материал: Сталь оцинкованная, толщиной 1,5 мм
• Покрытие: Цинк-ламель - антикоррозийное покрытие с повышенной стойкостью к механическим воздействиям
• Габариты: Высота 80 мм, ширина 200 мм
• Исполнение: С комплектом соединительных пластин и крепёжных элементов
• Цвет: Серый
• Огнестойкость: Соответствует требованиям - не распространяет горение, сохраняет целостность при температурных перепадах

Совместимость и монтаж

Угол горизонтальный изменяемый 0-45 град. 80x200, 1.5мм, цинк-ламель, в комплекте с крепежными элементами DKC совместим исключительно с лотками серии S5 Combitech с высотой борта 80 мм и шириной основания 200 мм. Монтаж выполняется с помощью входящих в комплект соединительных пластин и саморезов. Для установки необходимо:

• Закрепить один край угла к лотку с одной стороны;
• Подогнуть второй край под нужным углом (до 45°);
• Зафиксировать другой лоток с помощью комплектных болтов и гаек.

Не используйте с другими сериями лотков - несоответствие габаритов приведёт к снижению прочности соединения и потере герметичности.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: материал не поддерживает горение и сохраняет форму при нагреве. Покрытие цинк-ламель обеспечивает долговечную защиту от коррозии даже в агрессивных средах. Нет требований к заземлению - изделие не является проводящим элементом системы защиты.

Преимущества

• Регулируемый угол позволяет точно адаптировать трассу под реальные условия монтажа без замены деталей
• Цинк-ламельное покрытие устойчиво к царапинам и химическим воздействиям, продлевает срок службы
• Комплект крепёжа включён в поставку - не нужно докупать дополнительные элементы
• Огнестойкость обеспечивает безопасность при аварийных ситуациях
• Жёсткая конструкция из стали 1,5 мм выдерживает значительные нагрузки от кабелей и внешних усилий

Ограничения применения

• Не предназначена для вертикальных поворотов - только для горизонтальных трасс
• Не рекомендуется использовать вне помещений без дополнительной защиты от осадков - хотя покрытие защищено, длительное воздействие воды может вызвать коррозию в местах крепления
• Не совместим с лотками других серий, кроме S5 Combitech
• Максимальный угол поворота - 45°; более острые повороты требуют использования нескольких углов или другого решения

Примеры использования

• Переход кабельной трассы вокруг колонны в производственном цехе
• Обход препятствий (трубопроводов, вентиляционных каналов) в распределительных щитовых
• Формирование маршрута кабеля между смежными секциями технологического оборудования
• Прокладка в помещениях с плотной сетью коммуникаций - например, серверных или АСУ ТП

Практические советы

• Перед монтажом проверьте соответствие высоты и ширины лотка - 80×200 мм - чтобы избежать люфта и деформации
• При затяжке крепёжа не переусердствуйте - перетянутые болты могут деформировать тонкий металл (1,5 мм)
• Если трасса проходит через влажные зоны, дополнительно обработайте места крепления противокоррозийной смазкой
• Для частых регулировок угла - используйте ключ с ограничителем момента, чтобы не повредить механизм поворота
• Артикул svm820khdzl всегда указывайте при заказе запасных частей - он гарантирует точное соответствие оригинальному решению от DKC
