Горизонтальный изменяемый угол СРО 0-45град. 80х80, 1,5 мм, в комплекте с крепежными элементами необходимыми для монтажа - SVM808K ДКС

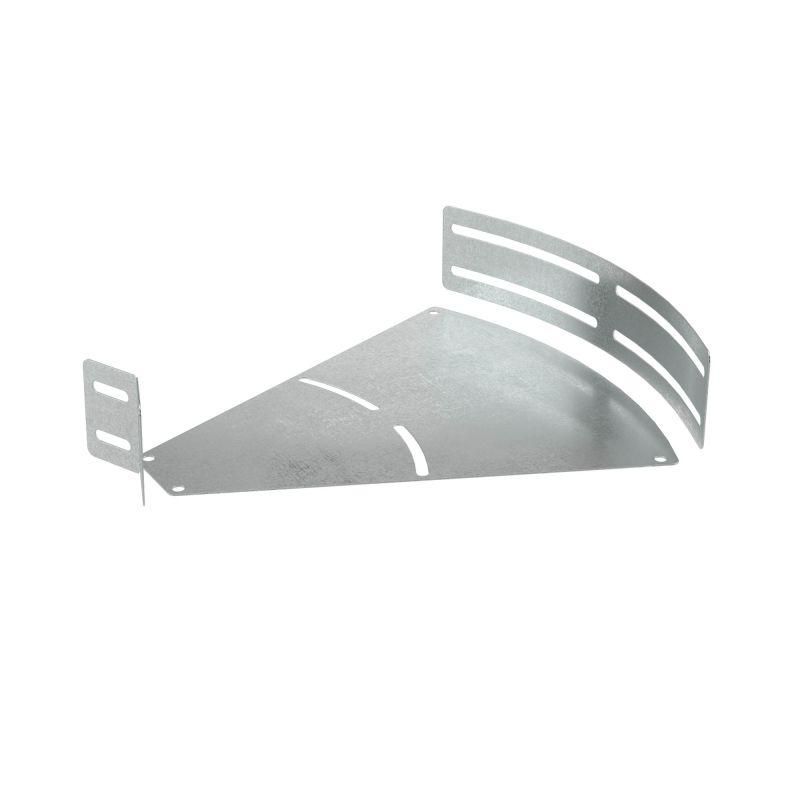

Угол горизонтальный изменяемый 0-45 град. 80х80 мм, толщина 1,5 мм, в комплекте с крепежными элементами (СРО, DKC) - это регулируемый крепёжный элемент для изменения направления кабельной трассы в горизонтальной плоскости. Продукт совместим с лотками серии S5 Combitech и выполнен из оцинкованной стали, что обеспечивает долговечность в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Угол горизонтальный изменяемый 0-45 град. 80х80 мм, толщина 1,5 мм, в комплекте с крепежными элементами (СРО, DKC) используется для плавного изменения направления кабельных трасс на угол от 0 до 45 градусов. Подходит для монтажа в системах распределения силовых и слаботочных кабелей, где требуется гибкость в проектировании маршрутов. Особенно эффективен там, где невозможно использовать жёсткие повороты - например, при обходе препятствий, пересечении трубопроводов или в ограниченном пространстве.

Технические характеристики

• Тип изделия: Горизонтальный изменяемый угол
• Угол поворота: Регулируемый от 0° до 45°
• Материал: Сталь оцинкованная по методу Сендзимира
• Толщина стенки: 1,5 мм
• Размеры: 80 × 80 мм (высота и ширина)
• Покрытие: Цинк методом Сендзимира - равномерное, плотное, устойчивое к механическим повреждениям
• Исполнение изгиба: Плавный, без острых кромок
• Огнестойкость: Соответствует требованиям пожарной безопасности
• Цвет: Серый

Совместимость и монтаж

Угол горизонтальный изменяемый 0-45 град. 80х80 мм, толщина 1,5 мм, в комплекте с крепежными элементами (СРО, DKC) рассчитан исключительно на использование с лотками серии S5 Combitech с высотой борта 80 мм и шириной основания 80 мм. Комплект включает соединительные пластины и крепёж - болты, гайки, шайбы - необходимые для фиксации к лоткам и между собой. Монтаж выполняется без сварки: достаточно выставить нужный угол, зафиксировать пластинами и затянуть крепёж моментом 2–3 Нм. Не используйте с лотками других серий - несовпадение габаритов и системы крепления приведёт к снижению прочности соединения.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: материал не поддерживает горение и не выделяет токсичных веществ при нагреве. Оцинкование по методу Сендзимира гарантирует антикоррозийную стойкость в соответствии с ГОСТ 14918. Угол не содержит свинца, кадмия и других запрещённых веществ, что позволяет применять его в объектах медицины, образования и пищевой промышленности.

Преимущества

• Регулируемый угол - возможность точной настройки трассы без замены элемента
• Плавный изгиб минимизирует риск повреждения кабелей при протяжке
• Оцинкование по методу Сендзимира даёт более длительный срок службы по сравнению с обычным цинкованием
• Предварительная комплектация крепёжом экономит время на сборке
• Огнестойкость позволяет использовать в зонах с повышенными требованиями к пожаробезопасности

Ограничения применения

• Не предназначена для вертикальных поворотов - только для горизонтальных трасс
• Максимальный угол поворота - 45°; большие углы требуют последовательного использования нескольких элементов
• Не рекомендуется для внешней установки без защиты от прямых осадков - хотя покрытие устойчиво, длительное воздействие воды может вызвать коррозию в местах крепления
• Не подходит для лотков с высотой борта менее 80 мм - возможен люфт и недостаточная фиксация

Примеры использования

• Обход колонн и трубопроводов в серверных помещениях
• Переход кабельной трассы вокруг вентиляционных каналов в офисных зданиях
• Изменение направления лотка в производственных цехах с плотной аппаратурой
• Монтаж в подземных тоннелях и технологических каналах с ограниченным пространством

Практические советы

• Перед монтажом проверьте соответствие габаритов лотка S5 Combitech - высота борта должна быть точно 80 мм, иначе угол будет плохо фиксироваться
• Затягивайте крепёж равномерно, чтобы не деформировать металл. Перетягивание может привести к растрескиванию оцинкованного слоя
• При необходимости многократной регулировки угла смажьте контактные поверхности графитовой смазкой - это продлит срок службы механизма
• Для длинных трасс с несколькими поворотами рекомендуется чередовать прямые участки и углы - так снижаются нагрузки на кабели
• Храните изделие в сухом месте - даже оцинкованная сталь может начать окисляться при постоянной влажности выше 90%
