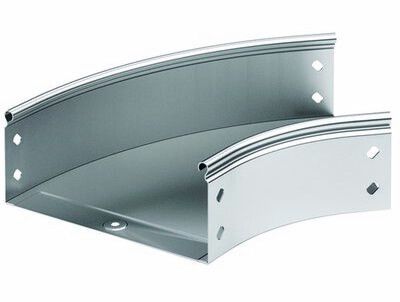

Угол для кабельного лотка CPO 45 45° 400х100 горизонтальный DKC (ДКС) 36105K

Угол горизонтальный 45 градусов 400х100 CPO 45 в комплекте с крепежными элементами и соединительными пластинами - это элемент системы S5 Combitech от DKC, предназначенный для изменения направления кабельной трассы в горизонтальной плоскости под углом 45°. Благодаря готовому комплекту крепежа и прочному оцинкованному корпусу, изделие ускоряет монтаж и обеспечивает долговечную работу в промышленных условиях.

Назначение и область применения

Угол горизонтальный 45 градусов 400х100 CPO 45 используется для формирования поворотов в кабельных трассах систем листовых лотков S5 Combitech. Применяется там, где требуется изменить направление трассы без резких изгибов - например, при обходе оборудования, прохождении через перегородки или переходе между уровнями. Подходит для прокладки силовых, сигнальных и управляющих кабелей на объектах промышленной автоматизации, энергетике, транспорте и логистических комплексах.

Технические характеристики

• Угол поворота: 45° - позволяет плавно менять направление трассы в горизонтальной плоскости
• Габариты: 400 мм (ширина) × 100 мм (высота) - совместим с лотками того же размера
• Материал: сталь оцинкованная по методу Сендзимира - защищает от коррозии даже в агрессивной среде
• Толщина стенки: 0,8 мм - достаточна для механической жесткости при нагрузках
• Внутренний радиус изгиба: 150 мм - обеспечивает безопасный изгиб кабелей без повреждений
• Перфорированные боковые стенки и основание - упрощают крепление кронштейнов, кабельных зажимов и других элементов
• Цвет: серый - соответствует цветовой гамме всей серии S5 Combitech
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности

Совместимость и монтаж

Угол горизонтальный 45 градусов 400х100 CPO 45 совместим исключительно с лотками системы S5 Combitech от DKC. Комплект включает все необходимые соединительные пластины и крепеж - болты, гайки, шайбы - что исключает необходимость докупать дополнительные элементы. Монтаж выполняется вручную: достаточно выровнять торцы лотков, установить пластины с внутренней стороны и закрутить крепеж. Перфорация позволяет дополнительно фиксировать лоток к стене или потолку с помощью хомутов или кронштейнов.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали по методу Сендзимира - это гарантирует соответствие нормам EN 61537 и ГОСТ Р 50571.5.52 для кабельных систем. Огнестойкость подтверждает возможность применения в помещениях с повышенными требованиями к пожарной безопасности. Нет открытых острых кромок - снижается риск травматизма при обслуживании.

Преимущества

• Плавный изгиб с радиусом 150 мм - предотвращает перегиб и повреждение кабелей при прокладке
• Готовый комплект крепежа - экономит время на сборке и минимизирует ошибки монтажа
• Оцинковка по Сендзимиру - устойчивость к коррозии в сырых, пыльных и химически активных средах
• Перфорация по всем поверхностям - удобство для последующего крепления и модификации трассы
• Единая система S5 Combitech - все элементы взаимозаменяемы и легко расширяемы

Ограничения применения

• Не предназначен для вертикальных поворотов - используйте вертикальные углы для изменения высоты трассы
• Не рекомендуется применять в условиях постоянного воздействия открытого огня или сверхвысоких температур (>+100C)
• Подходит только для лотков шириной 400 мм и высотой 100 мм - несовместим с другими размерами
• Не является несущим элементом - не применяйте как самостоятельную опору для массивных кабельных bundles

Примеры использования

• Обход трубопровода на производственной линии с сохранением герметичности трассы
• Поворот кабельной трассы вокруг электрошкафа в цеху
• Соединение двух горизонтальных участков лотка при изменении направления в машинном зале
• Прокладка кабелей в технологическом коридоре с ограниченным пространством

Практические советы

• Проверьте перед монтажом, чтобы внутренний радиус 150 мм соответствовал минимальному допустимому радиусу изгиба ваших кабелей - особенно для многожильных и чувствительных к деформации проводов
• Используйте перфорацию для фиксации кабельных зажимов - так вы предотвратите перемещение кабелей внутри угла
• При длинных трассах с несколькими углами - соблюдайте равномерность шага крепления, чтобы избежать прогиба
• Не затягивайте крепеж слишком сильно - это может деформировать тонкую стенку 0,8 мм
• Элемент можно использовать как базовый модуль для создания более сложных конфигураций - комбинируйте с прямыми участками и другими углами
