Угол CPO 45 горизонтальный 45° 500х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми дл | 36106K DKC ДКС

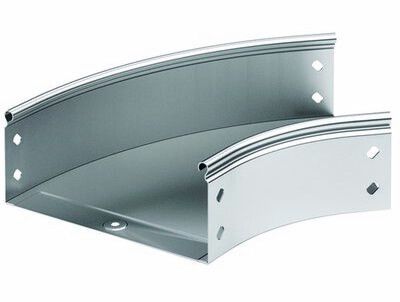

Угол горизонтальный 45 градусов 500х100 в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС), артикул 36106k, предназначен для изменения направления кабельной трассы в горизонтальной плоскости на 45°. Этот элемент входит в систему S5 Combitech и обеспечивает надежное соединение участков лотков без необходимости сварки или дополнительных креплений.

Назначение и область применения

Этот угол используется для формирования поворотов в кабельных трассах, где требуется изменить направление проводки под углом 45° в горизонтальной плоскости. Подходит для прокладки силовых, управляющих и информационных кабелей в промышленных объектах, цехах, распределительных пунктах, серверных помещениях и других зонах с плотной коммуникационной сетью.

Технические характеристики

• Угол поворота: 45°
• Габариты: ширина 500 мм, высота 100 мм
• Материал: сталь оцинкованная горячим способом (по технологии Сендзимира)
• Толщина стенки: 0,8 мм
• Внутренний радиус изгиба: 150 мм
• Исполнение: с плавным изгибом и перфорацией по боковым стенкам и основанию
• Цвет: серый
• Огнестойкость: соответствует требованиям пожарной безопасности
• Исполнение: с предустановленным соединительным разъемом

Совместимость и монтаж

Угол горизонтальный 45 градусов 500х100 совместим исключительно с другими элементами системы S5 Combitech. Монтаж выполняется без сварки: соединительные пластины фиксируются саморезами через перфорацию в боковых стенках и основании. Крепежные элементы уже входят в комплект - достаточно выставить угол между двумя прямыми лотками и закрутить болты.

Не используйте этот элемент для вертикальных поворотов - он рассчитан только на горизонтальное расположение. Для вертикальных переходов применяйте специальные вертикальные углы той же серии.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали с антикоррозийным покрытием, обеспечивающим долговечность даже в условиях повышенной влажности. Огнестойкость соответствует нормам для промышленных кабельных систем. Перфорированные стенки снижают риск перегрева за счет естественной вентиляции внутри трассы.

Преимущества

• Комплектность: все необходимые крепежи и пластины входят в упаковку - не нужно докупать ничего дополнительно
• Плавный изгиб: минимизирует механическую нагрузку на кабели при прокладке
• Перфорация: позволяет легко фиксировать лоток к стенам, потолкам или другим конструкциям
• Оцинкование по Сендзимиру: гарантирует длительную защиту от коррозии даже в агрессивных средах
• Поддержка широкодиапазонного исполнения: совместим с лотками различной длины и типа в рамках системы S5 Combitech

Ограничения применения

• Не предназначен для использования вне системы S5 Combitech - другие серии лотков несовместимы по форме и креплению
• Не рекомендуется применять в местах с постоянным воздействием открытого пламени или температур выше +90C
• Запрещается использовать как несущий элемент для тяжелых трубопроводов или оборудования - только для кабельных трасс
• Не следует применять в качестве замены для углов с другими углами поворота (например, 90°) - это нарушает целостность трассы и увеличивает риск повреждения кабелей

Примеры использования

• Обход препятствий на технологической линии - например, вокруг рамы станка или корпуса насоса
• Формирование маршрутов в многоэтажных распределительных щитовых с ограниченным пространством
• Прокладка кабелей в производственных цехах с плотной разводкой коммуникаций
• Создание ответвлений от главной трассы к группам оборудования

Практические советы

• Проверьте перед установкой, что внутренний радиус 150 мм достаточен для минимального допустимого радиуса изгиба ваших кабелей - особенно для многожильных и чувствительных к деформации типов
• При сборке трассы соблюдайте равномерность шага крепления - рекомендуется фиксировать каждый элемент через каждые 80–100 см
• Если трасса проходит в сыром помещении, проверьте герметичность соединений - хотя изделие оцинковано, вода может попадать через перфорацию; при необходимости используйте термоусадочные колпачки на крепеж
• Не затягивайте крепеж слишком сильно - это может деформировать тонкую стенку 0,8 мм и нарушить контакт с соседними элементами
• Артикул 36106k всегда заказывайте в паре с прямыми лотками того же размера - система работает только при точном соответствии габаритов
