Угол CPO 45 горизонтальный 45° 150х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми дл | 36102K DKC ДКС

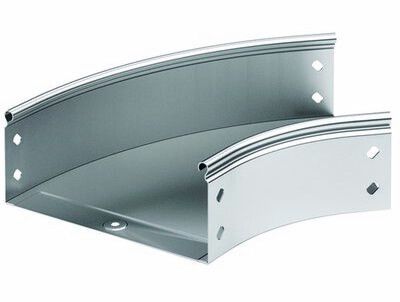

Угол CPO 45 горизонтальный 45 градусов 150х100 в комплекте с крепежными элементами и соединительными пластинами - это элемент системы S5 Combitech от DKC, предназначенный для изменения направления кабельной трассы в горизонтальной плоскости под углом 45°. Благодаря встроенному крепежу и прочному оцинкованному корпусу, этот угол легко интегрируется в сложные трассы без дополнительных доработок.

Назначение и область применения

Угол CPO 45 горизонтальный 45 градусов 150х100 в комплекте с крепежными элементами и соединительными пластинами используется для создания поворотов в кабельных трассах систем листовых лотков S5 Combitech. Подходит для прокладки силовых, сигнальных и коммуникационных кабелей на объектах с ограниченным пространством - в цехах, серверных, распределительных пунктах, на конвейерах и производствах с плотной трассировкой.

Технические характеристики

• Угол поворота: 45° - позволяет изменить направление трассы без острых перегибов
• Внутренний радиус: 150 мм - обеспечивает безопасный изгиб кабелей, исключает механические повреждения жил
• Размеры: 150×100 мм (ширина × высота) - совместим с лотками того же формата
• Материал: оцинкованная сталь по методу Сендзимира - защищает от коррозии даже в агрессивных средах
• Толщина металла: 0,8 мм - достаточна для жесткости и долговечности при нагрузках
• Исполнение: с соединительным разъемом - фиксируется без сварки или дополнительных профилей
• Плавный изгиб - снижает риск застревания кабелей при протяжке
• Перфорированная боковая стенка и основание - обеспечивают вентиляцию и возможность крепления через отверстия
• Огнестойкость: да - соответствует требованиям пожарной безопасности при использовании в закрытых помещениях
• Цвет: серый - унифицирован с другими элементами системы S5 Combitech

Совместимость и монтаж

Угол CPO 45 горизонтальный 45 градусов 150х100 в комплекте с крепежными элементами и соединительными пластинами полностью совместим с лотками и фитингами системы S5 Combitech от DKC. Монтаж выполняется без инструментов: соединительные пластины фиксируются самонарезающими болтами, входящими в комплект. Установка происходит в два этапа:

1. Подгоните угол к участкам лотка - внутренние размеры точно соответствуют 150×100 мм
2. Закрепите с помощью пластин и крепежа - все отверстия уже перфорированы и выровнены

Не требует сварки, клепки или дополнительных кронштейнов. Для герметичности трассы используйте уплотнители на стыках - они продаются отдельно.

Безопасность и стандарты

Элемент соответствует требованиям к огнестойкости и электроизоляции для кабельных систем. Оцинковка по методу Сендзимира гарантирует соответствие ГОСТ 14918 и DIN EN ISO 1461. Применяется в соответствии с правилами устройства электроустановок (ПУЭ) и нормами по прокладке кабелей в лотках.

Преимущества

• Комплектность - всё необходимое для монтажа в одной упаковке: пластины, болты, гайки
• Плавный изгиб - минимизирует усилия при протяжке кабеля, снижает риск повреждений
• Оцинковка Сендзимира - долгий срок службы даже во влажных и химически активных зонах
• Перфорация - позволяет дополнительно фиксировать угол к конструкциям или использовать как точку крепления проводов
• Единая система - совпадает по размерам и цвету с другими элементами S5 Combitech, ускоряет сборку

Ограничения применения

• Не предназначен для вертикальных поворотов - используется только в горизонтальной плоскости
• Не рекомендуется для внешних установок без защиты от осадков - хотя материал устойчив к коррозии, открытый монтаж требует дополнительной герметизации
• Не заменяет переходники между различными типами лотков - например, нельзя использовать вместо угла 90° или прямоугольного переходника
• Толщина 0,8 мм допустима для стандартных нагрузок, но не рассчитана на механические удары или давление крупных оборудования

Примеры использования

• Обход препятствий на производстве - поворот вокруг колонны или трубопровода
• Связка двух параллельных лотков под углом - например, при выходе из шкафа управления в канал
• Прокладка кабелей в технологических каналах с ограниченным пространством - в цехах АЭС, пищевых предприятиях
• Модульная модернизация существующих трасс - замена старых уголков без переделки всей системы

Практические советы

• Проверьте посадочные размеры лотков до заказа - 150×100 мм должны точно совпадать с вашими лотками
• При протяжке большого числа кабелей - используйте смазку для кабелей; плавный изгиб этого угла снижает трение, но не исключает его
• Для влажных помещений - после монтажа проверьте герметичность стыков, особенно там, где есть перфорация
• Не применяйте вместе с лотками других систем - даже если размеры кажутся одинаковыми, форма крепления и шаг перфорации могут отличаться
• Артикул 36102k всегда указывает именно эту модель - другие углы CPO имеют другой номер
