Угол CPO 45 горизонтальный 45° 100х50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для | 36062K DKC ДКС

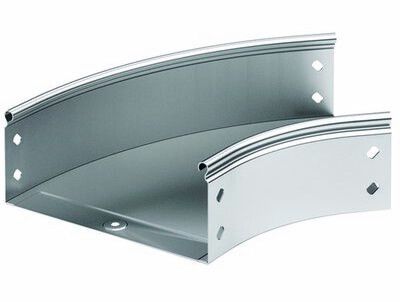

Угол горизонтальный для лотка 45 градусов 100х50 в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС), артикул 36062k, предназначен для изменения направления кабельной трассы в горизонтальной плоскости под углом 45°. Этот элемент входит в систему S5 Combitech и обеспечивает надежное соединение участков лотков с сохранением целостности защиты кабелей.

Назначение и область применения

Этот угол используется для создания поворотов в кабельных трассах, где требуется изменить направление прохождения проводов на 45 градусов в горизонтальной плоскости. Подходит для прокладки силовых, управляющих и информационных кабелей в промышленных объектах, цехах, распределительных пунктах, серверных помещениях и других зонах с плотной кабельной сетью.

Технические характеристики

• Угол поворота: 45°
• Габариты: ширина 100 мм, высота 50 мм
• Толщина материала: 0,8 мм
• Внутренний радиус изгиба: 150 мм - обеспечивает плавный переход кабелей без перегибов
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Защитное покрытие: антикоррозийное цинкование повышенной прочности
• Исполнение: с соединительным разъемом - позволяет легко состыковывать с другими элементами системы
• Перфорация: есть на боковых стенках и в основании - для удобства крепления и вентиляции
• Огнестойкость: соответствует требованиям пожарной безопасности
• Цвет: серый

Совместимость и монтаж

Угол горизонтальный для лотка 45 градусов 100х50 совместим со всеми лотками серии S5 Combitech того же размера (100×50 мм). Монтаж выполняется с использованием входящих в комплект соединительных пластин и крепежных элементов - болтов, гаек и шайб. Перфорированные стенки позволяют фиксировать угол к стене, потолку или конструкциям с помощью дюбелей или хомутов. Соединительные пластины обеспечивают жесткий контакт между углом и прямыми участками лотка без зазоров.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и механической прочности для промышленных кабельных систем. Оцинковка по методу Сендзимира гарантирует долговечность даже в условиях повышенной влажности и агрессивной среды. Применение в соответствии с ГОСТ Р 50571 и СП 31-110-2003.

Преимущества

• Плавный изгиб с внутренним радиусом 150 мм снижает риск повреждения кабелей при прокладке
• Оцинковка по методу Сендзимира обеспечивает лучшую адгезию покрытия и длительную защиту от коррозии
• Перфорация в основании и боках упрощает установку и позволяет использовать различные способы крепления
• Комплектность - все необходимые крепеж и пластины уже в наличии, не требуют доп purchases
• Поддержка широкодиапазонного исполнения - легко интегрируется в существующие трассы

Ограничения применения

• Не предназначен для вертикальных поворотов - используйте вертикальные углы для изменения высоты трассы
• Не рекомендуется применять в условиях постоянного воздействия открытого огня или температур выше +90C
• Не следует использовать с лотками другого производителя без проверки точного совпадения габаритов и формы соединителей
• При монтаже в местах с сильной вибрацией необходимо дополнительно закреплять угол через каждые 1–1,5 метра

Примеры использования

• Обход препятствий на технологических линиях - трубопроводах, рамах оборудования
• Смена направления трассы вдоль стен в производственных корпусах
• Формирование ответвлений от главной кабельной магистрали в распределительных щитах
• Прокладка кабелей в многоэтажных зданиях при необходимости повернуть трассу перед выходом на этаж

Практические советы

• Проверьте посадочные размеры лотков перед заказом - угол рассчитан исключительно на лотки 100×50 мм
• При сборке трассы начинайте с прямых участков, затем подсоединяйте углы - так легче выдержать параллельность
• Закручивайте крепеж равномерно, чтобы не деформировать перфорацию и не нарушить герметичность соединения
• Если трасса проходит через зоны с высокой запыленностью - регулярно осматривайте места соединений, особенно там, где есть перфорация
• Для длинных трасс с несколькими углами учитывайте суммарный радиус изгиба - он влияет на минимальный радиус прокладки кабеля
