Угол CPO 45 горизонтальный 45° 100х50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для | 36062KHDZ DKC ДКС

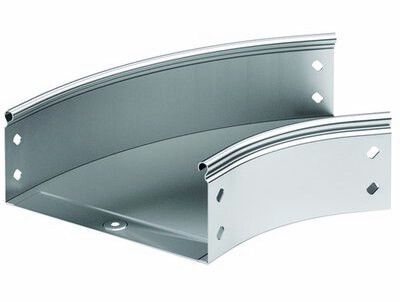

Угол горизонтальный 45 градусов 100х50 в комплекте с крепежными элементами и соединительными пластинами, горячеоцинкованный - это элемент системы S5 Combitech от DKC, предназначенный для изменения направления кабельной трассы в горизонтальной плоскости под углом 45°. Благодаря прочному горячеоцинкованному покрытию и комплектным крепежам, изделие обеспечивает долговечную и безопасную прокладку кабелей в сложных условиях.

Назначение и область применения

Этот угол используется для формирования поворотов в кабельных трассах систем листовых лотков S5 Combitech. Он позволяет изменить направление трассы на 45° в горизонтальной плоскости без необходимости использовать несколько прямых участков. Подходит для прокладки силовых, сигнальных и управляющих кабелей в помещениях с высокой влажностью, на открытых площадках, в промышленных зонах, на объектах с агрессивной средой - например, на заводах, в насосных станциях, на элеваторах и в пищевой промышленности.

Технические характеристики

• Угол поворота: 45°
• Размеры: ширина 100 мм, высота 50 мм
• Толщина материала: 0,8 мм
• Материал: сталь с горячим цинкованием
• Внутренний радиус изгиба: 150 мм
• Исполнение: с перфорацией по боковым стенкам и основанию
• Цвет: серый
• Огнестойкость: соответствует требованиям
• Изгиб: плавный, без острых кромок

Совместимость и монтаж

Угол совместим со всеми элементами системы S5 Combitech от DKC. Комплект включает соединительные пластины и крепежные элементы - это исключает необходимость докупать дополнительные детали. Монтаж выполняется путём фиксации к смежным прямым участкам лотка с помощью болтов через перфорацию. Перфорированные стенки обеспечивают удобство крепления и возможность последующего расширения трассы. Для сборки требуется стандартный набор инструментов: отвертки, гаечные ключи, дрель.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к огнестойкости и механической прочности для кабельных систем. Горячее цинкование соответствует ГОСТ 14918 и обеспечивает защиту от электрохимической коррозии. Применение в агрессивных средах допускается благодаря устойчивости к солевому туману, влаге и химическим воздействиям.

Преимущества

• Горячее цинкование увеличивает срок службы в 2–3 раза по сравнению с холодным цинком
• Плавный изгиб снижает риск повреждения кабелей при протяжке
• Перфорация по всей поверхности упрощает установку и модификацию трассы
• Комплектные крепежи и пластины экономят время на монтаже
• Поддерживает широкий диапазон нагрузок за счёт толщины 0,8 мм

Ограничения применения

Не предназначен для использования в качестве несущего элемента при вертикальной нагрузке свыше 15 кг/м. Не рекомендуется применять в средах с постоянным контактом с открытым огнем или температурой выше +100 C. Угол не заменяет переходники между различными типами лотков - для этого используются специальные адаптеры S5 Combitech.

Примеры использования

• Обход препятствий на технологических линиях - трубопроводов, оборудования
• Формирование маршрута кабеля вокруг колонн, дверных проёмов, вентиляционных каналов
• Прокладка кабелей в цехах с частой мойкой - пищевые производства, фармацевтика
• Наружные трассы в портовых терминалах, где есть воздействие морского воздуха

Практические советы

• Проверьте соответствие внутреннего радиуса 150 мм минимальному радиусу изгиба используемых кабелей - особенно многожильных и с толстой изоляцией
• При монтаже в местах с вибрацией дополнительно затяните крепежи и проверьте герметичность соединений
• Для длинных трасс с несколькими поворотами рекомендуется чередовать прямые участки и углы равномерно - так снижаются усилия на кабели при протяжке
• Сохраняйте комплектные пластины и крепеж - они несовместимы с другими системами, даже аналогичными по размеру
• При заказе нескольких единиц убедитесь, что все имеют одинаковый артикул 36062khdz - это гарантирует однородность покрытия и точность сборки
