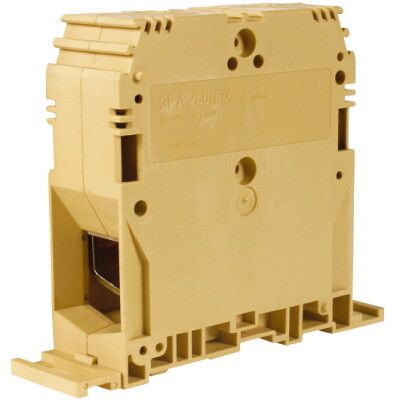

Клемма винт. GPA.240/FIX 240кв.мм беж. DKC ZGF300 ДКС

Силовой зажим кабель/кабель GPA.240/FIX от DKC (ДКС) - надёжная клемма для соединения мощных кабелей сечением до 300 мм2, предназначенная для установки на DIN-рейку. Артикул zgf300 входит в серию Quadro и используется там, где важны устойчивость к нагрузкам, безопасность и компактность.

Назначение и область применения

Силовой зажим GPA.240/FIX применяется для создания прочного и долговечного электрического соединения между двумя кабелями. Подходит для распределительных щитов, промышленных панелей, систем управления и преобразовательных устройств. Особенно эффективен в условиях высоких токов - до 415 А - и требует минимального обслуживания.

Технические характеристики

• Диапазон сечений кабеля: 50–300 мм2 - позволяет работать с широким спектром проводников, включая кабели 240 мм2, указанные в названии.
• Номинальный ток: 415 А - обеспечивает стабильную передачу энергии без перегрева.
• Номинальное напряжение: 1000 В - рассчитан на работу в сетях переменного и постоянного тока до этого уровня.
• Тип соединения: винтовое - надёжное фиксирование жил за счёт затяжки болта.
• Способ монтажа: на DIN-рейку 35 мм - совместим со стандартными шинопроводами в щитах.
• Рабочая температура: от –40 C до +80 C - выдерживает экстремальные условия, включая холодные склады и нагретые помещения.
• Габариты: 37×115 мм - компактный формат, удобный для плотной укладки.
• Материал корпуса: термопласт класса V0 - самозагасающий, не распространяет пламя.
• Цвет: бежевый - соответствует цветовой гамме серии Quadro для визуального единообразия.
• Установка замыкающей пластины: да - позволяет последовательно соединить несколько клемм в цепь без внешних перемычек.
• Направление кодирования: горизонтальное и вертикальное - упрощает сборку и исключает ошибки при коммутации.

Совместимость и монтаж

Зажим GPA.240/FIX монтируется на стандартную DIN-рейку 35 мм. Для установки достаточно защёлкнуть его в паз рейки - никаких инструментов не требуется. Кабели подводятся сверху, что упрощает доступ и снижает риск повреждения изоляции. Винтовое соединение требует затяжки моментом, соответствующим нормам для сечения 240 мм2 - используйте ключ с ограничителем момента. Устройство совместимо с другими элементами серии Quadro, включая модульные крышки и переходники.

Безопасность и стандарты

Корпус выполнен из материала с классом воспламеняемости V0 - соответствует требованиям IEC 60695-11-10. Номинальное напряжение 1000 В гарантирует соответствие нормам для средневольтных систем. Присутствует возможность установки замыкающей пластины, что исключает случайное отключение цепи при работе с несколькими клеммами. Устройство не имеет собственной защиты от перегрузки - её необходимо обеспечивать внешними автоматами или предохранителями.

Преимущества

• Поддержка больших сечений - один зажим заменяет два или три более мелких, экономя место в щите.
• Функция замыкающей пластины - позволяет создавать последовательные цепи без дополнительных перемычек, снижая число точек соединения.
• Стандартный монтаж на DIN-рейку - легко интегрируется в существующие системы.
• Устойчивость к температурным колебаниям - работает в суровых условиях без потери характеристик.
• Чёткая цветовая идентификация - бежевый цвет отличает этот тип от других клемм в серии Quadro.

Ограничения применения

• Не предназначена для подключения одножильных проводов меньшего сечения (менее 50 мм2) - контакт будет ненадёжным.
• Не имеет встроенной индикации перегрузки - требуется внешний контроль тока или температуры.
• Не подходит для частых демонтажей - многократная затяжка винтов может повредить внутренние контакты.
• Не является изолирующим элементом - все работы должны выполняться при отключенном питании.

Примеры использования

• Соединение выходных кабелей частотного преобразователя с двигателем 160 кВт.
• Распределение тока от главного ввода к групповым автоматам в промышленном щите.
• Объединение нескольких кабелей в цепи освещения крупного объекта с высокой нагрузкой.
• Использование в системах зарядки электрокаров - для подключения кабелей 2x120 мм2 через одну клемму.

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля попадало в диапазон 50–300 мм2 - использование вне этих границ опасно.
• Очистите жилы от оксидов и обработайте антиоксидантной пастой - особенно важно для алюминиевых кабелей.
• Затягивайте винты равномерно и по рекомендованному моменту - переусиливать нельзя, так как можно сломать пластиковую часть.
• При использовании замыкающей пластины убедитесь, что она правильно вставлена - неправильная установка вызывает плохой контакт.
• При сборке щита располагайте GPA.240/FIX с учётом направления кодирования - горизонтальная ориентация упростит маркировку и диагностику.
• Артикул zgf300 - единственный в серии Quadro с таким сочетанием сечения и способа монтажа; не путайте с аналогичными, но другими сериями.
