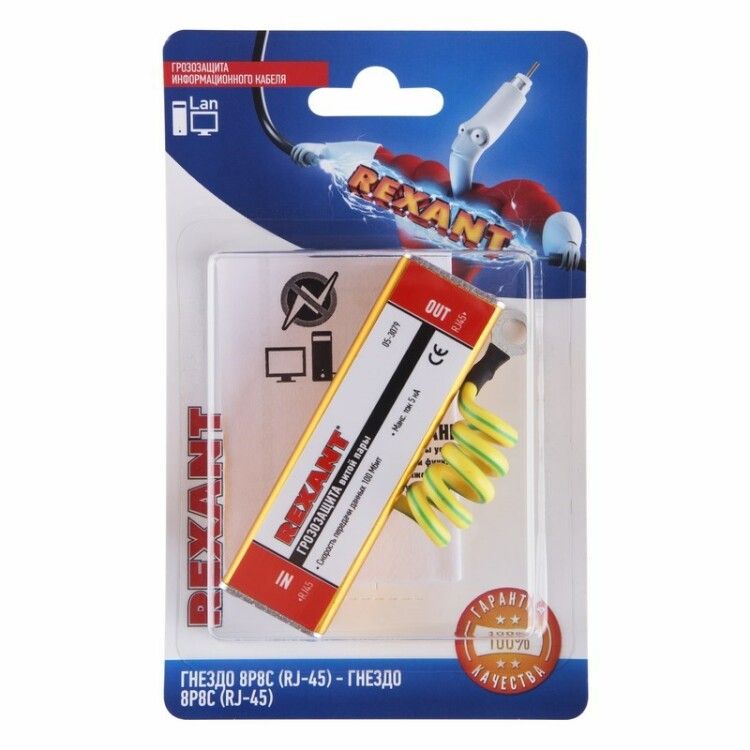

Грозозащита информационного кабеля, (гнездо 8Р8С (Rj-45) - гнездо (Rj-45)) (в упак. 1шт.) | 06-0119-C REXANT MEET

Грозозащита информационного кабеля REXANT 06-0119-C - устройство для защиты сетевого оборудования от импульсных перенапряжений, возникающих при грозовых разрядах или ЭМИ. Установлено между двумя RJ-45 разъёмами, поддерживает передачу питания по Ethernet (PoE), требует обязательного заземления.

Назначение и область применения

Грозозащита информационного кабеля REXANT 06-0119-C защищает оборудование - коммутаторы, камеры, терминалы, IP-телефоны - от повреждений из-за скачков напряжения, вызванных молниями, электромагнитными помехами или наведёнными импульсами в кабельных линиях. Подходит для установки на входе в здание, в распределительных щитах, на объектах с внешними антенными или сетевыми линиями. Особенно актуальна там, где кабели проходят вне помещений или рядом с силовыми проводами.

Технические характеристики

• Тип разъёма: RJ-45 (8P8C) - два гнезда для последовательного включения в цепь
• Тип устройства: Грозозащита с фильтрацией импульсов
• Номинальный импульсный ток (8/20): 2 кА - способна поглотить одиночные импульсы такой мощности
• Уровень напряжения защиты: 77 кВ - максимальное напряжение, которое устройство может выдержать до срабатывания
• Импульсный ток молнии (10/350): 0 кА - не предназначен для прямого попадания молнии, не заменяет первичную защиту
• Поддержка PoE: да - позволяет передавать питание через кабель без потерь
• Цвет корпуса: оранжевый - визуально отличается от обычных разъёмов
• Частота сигнала: до 100 МГц - совместима со стандартами Fast Ethernet и выше

Совместимость и монтаж

Грозозащита информационного кабеля REXANT 06-0119-C встраивается последовательно в линию между источником и оборудованием. Кабель вставляется в один разъём, выходной кабель - во второй. Для работы требуется надёжное заземление: клемма заземления должна быть подключена к контуру заземления здания с сечением провода не менее 2,5 мм2. Нельзя использовать без заземления - защита не будет работать. Монтаж выполняется в щите, на стене или в специальной коробке, защищающей от механических воздействий.

Безопасность и стандарты

Устройство соответствует требованиям к защите от импульсных перенапряжений в информационных системах. Хотя явного указания на соответствие IEC 61643-21 или EN 61643-21 в данных нет, параметры (2 кА, 77 кВ) типичны для вторичной защиты по этим нормам. Применяется исключительно в качестве вторичной защиты после основного УЗИП.

Преимущества

• Не влияет на скорость передачи данных - работает на частотах до 100 МГц, поддерживает Gigabit Ethernet
• Сохраняет функциональность PoE - питание устройств не прерывается
• Простой монтаж - не требует настроек, подключение аналогично обычному переходнику
• Яркий цвет корпуса - легко определить место установки защитного элемента
• Защищает от кратковременных импульсов, которые часто повреждают порты сетевых карт

Ограничения применения

• Не защищает от прямого удара молнии - не заменяет первичную грозозащиту на вводе
• Не рассчитана на длительные перенапряжения - только на импульсы
• Обязательно требует заземления; без него - бесполезна
• Не имеет индикации состояния - невозможно узнать, сработала ли защита
• Не подходит для сред с повышенной влажностью без дополнительной герметизации

Примеры использования

• Защита IP-камер на улице, подключённых к сети внутри здания
• Защита точек доступа Wi-Fi, установленных на крыше или фасаде
• Линии связи между зданиями, где кабель проложен воздушным путём
• Системы автоматизации с PoE-устройствами в промышленных условиях
• Входные точки в серверные комнаты, где кабель приходит с улицы

Практические советы

• Перед установкой проверьте целостность заземляющего контура - сопротивление должно быть ниже 4 Ом
• Используйте качественный кабель Cat5e/Cat6 - плохая экранировка снижает эффективность защиты
• Не устанавливайте сразу после основного УЗИП - оставьте минимум 1–2 метра кабеля между ними
• Проверяйте работу системы после грозы: если оборудование вышло из строя, возможно, защита уже сработала и нуждается в замене
• При использовании в помещениях с высокой запылённостью - закрывайте разъёмы защитными колпачками
