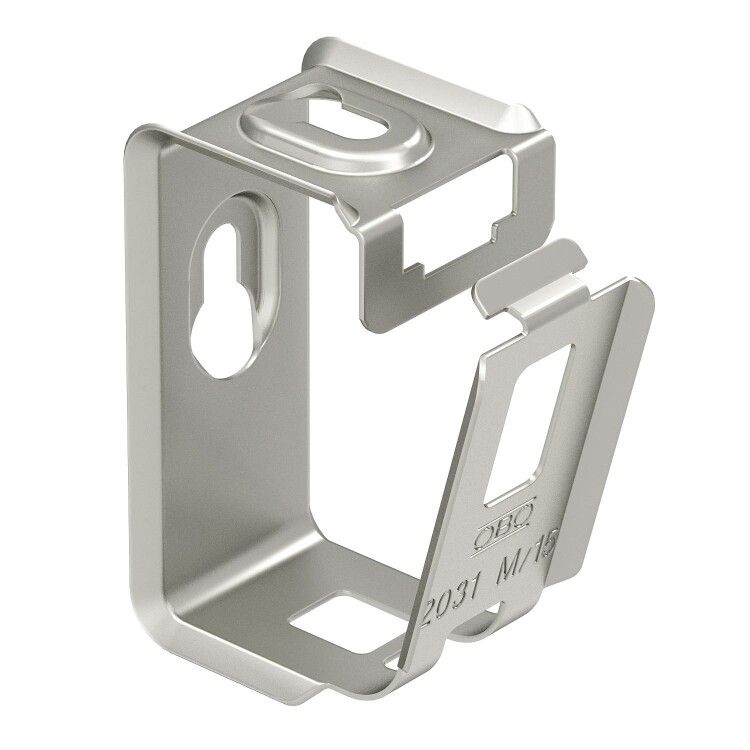

Групповое крепление Grip металл. 15x NYM3x1,5 (2031 M 15 A4) | 2207132 OBO Bettermann 2031 V4A

Групповое крепление металлическое 15x NYM3x1,5 мм от OBO BETTERMANN (артикул 2031 M 15 V4A) предназначено для одновременной фиксации до 15 кабелей NYM 3×1,5 мм2 в местах, где важна огнестойкость и долговечность - например, над огнестойкими потолками или в системах кабельных трасс повышенной живучести.

Назначение и область применения

Это групповое крепление используется для удержания нескольких силовых кабелей NYM 3×1,5 мм2 в одной точке. Применяется там, где требуется сохранить целостность кабельной трассы при пожаре - в жилых, общественных и промышленных зданиях. Особенно актуально для монтажа над огнестойкими потолками, в шахтах, коробах и других закрытых конструкциях. Соответствует требованиям DIN 4102-12 для систем кабельной прокладки с повышенной огнестойкостью.

Технические характеристики

• Количество кабелей: до 15 штук NYM 3×1,5 мм2
• Материал корпуса: нержавеющая сталь V4A ( AISI 316 ) - устойчив к коррозии, не требует покрытия
• Покрытие поверхности: необработанная - матовая светло-серая поверхность без лака или краски
• Огнестойкость: да - выдерживает воздействие открытого пламени без потери несущей способности
• Состав: без галогенов - при нагреве не выделяет токсичных газов
• Тип зажима: 2031 M70 FS с винтовым анкером MMS 6×50
• Цвет: светло-серый

Совместимость и монтаж

Крепление совместимо исключительно с кабелями NYM 3×1,5 мм2. Установка возможна на бетонные, кирпичные и другие твердые основания. Монтаж выполняется с помощью винтового анкера MMS 6×50, который вставляется в предварительно просверленное отверстие. Крепление открывается без инструментов - достаточно отжать защелки, чтобы вставить или заменить кабели. Анкер MMS 6×50 обеспечивает надежное крепление даже при нагрузках во время пожара. Не рекомендуется использовать на мягких или пористых поверхностях (например, гипсокартон без подложки).

Безопасность и стандарты

Изделие соответствует требованиям DIN 4102-12 для систем кабельной прокладки с повышенной огнестойкостью. Состав без галогенов гарантирует безопасность при возгорании - не выделяются хлористые или бромистые соединения. Нержавеющая сталь не поддерживает горение и сохраняет механическую прочность при температуре до 800 C. Сертификаты на огнестойкость доступны в технических документах производителя OBO BETTERMANN.

Преимущества

• Фиксирует сразу 15 кабелей - снижает количество точек крепления и ускоряет монтаж
• Высокая механическая прочность даже при экстремальных температурах
• Удобный дизайн: открывается без инструментов - экономит время при обслуживании
• Нержавеющая сталь - долгий срок службы, не нуждается в защите от коррозии
• Подходит для скрытой прокладки - компактная форма не занимает лишнего места

Ограничения применения

• Не предназначен для кабелей другого сечения - только NYM 3×1,5 мм2
• Требует твердого основания для установки анкера MMS 6×50 - не подходит для гипсокартона, пеноблоков или деревянных перегородок без усиления
• Не применяется в условиях постоянного контакта с морской водой или агрессивными химикатами - хотя материал нержавеющий, длительное воздействие солей может вызвать точечную коррозию
• Не является герметичным устройством - не защищает от попадания воды внутрь кабельной группы

Примеры использования

• Фиксация кабелей питания для лифтов в шахте с огнестойким потолком
• Распределение проводов в технических этажах многоэтажных домов
• Прокладка кабелей в медицинских учреждениях, где важно соблюдение норм пожарной безопасности
• Обвязка кабелей на промышленных конвейерах с высокими требованиями к надежности

Практические советы

• Перед монтажом проверьте диаметр кабелей - NYM 3×1,5 мм2 имеет внешний диаметр около 9–10 мм; если кабели сплющены или повреждены, они могут не поместиться в 15-позиционном зажиме
• При сверлении отверстия под анкер MMS 6×50 используйте сверло 6 мм - точно по размеру, иначе анкер не будет держаться
• Не затягивайте анкер слишком сильно - это может деформировать корпус из нержавеющей стали
• Для сложных маршрутов с несколькими поворотами используйте несколько таких креплений - не пытайтесь протянуть все кабели через одно устройство с большим радиусом изгиба
• Храните изделие в сухом месте - хоть материал не ржавеет, грязь и пыль могут затруднить открытие защелок
