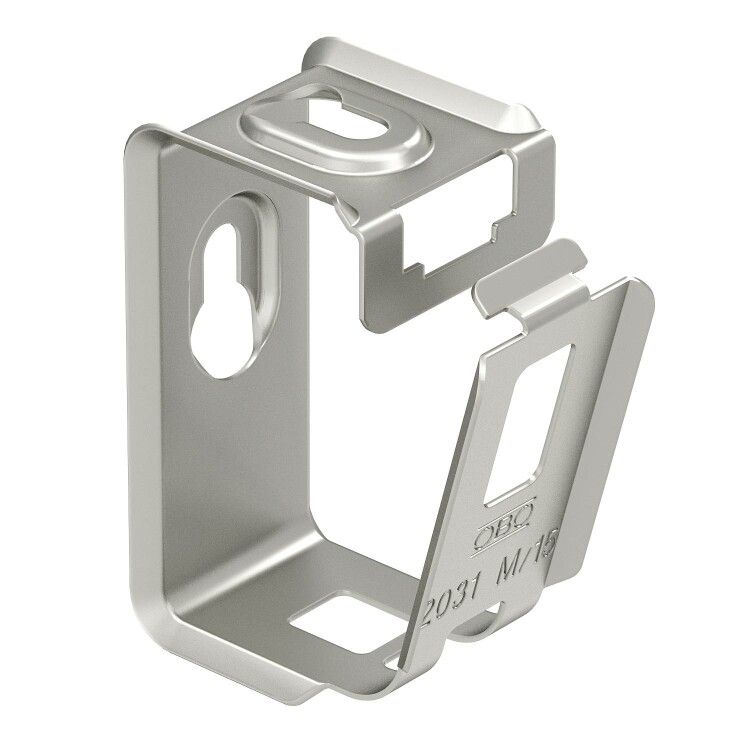

Групповое крепление Grip металл. 15x NYM3x1,5 (2031 M 15 A2) | 2207080 OBO Bettermann 2031 VA

Групповое крепление металлическое 15x NYM3x1.5 мм от OBO BETTERMANN (артикул 2031 M 15 VA / 2207080) предназначено для одновременной фиксации 15 кабелей NYM 3×1,5 мм2 в условиях повышенных требований к огнестойкости и механической прочности. Применяется в системах кабельной проводки, где важна сохранность трассы при пожаре.

Назначение и область применения

Это групповое крепление используется для фиксации нескольких кабелей NYM 3×1,5 мм2 в одной точке. Особенно эффективно там, где требуется сохранить целостность кабельной трассы при возгорании - например, над огнестойкими потолками, в эвакуационных коридорах, помещениях с высокой плотностью кабелей. Соответствует требованиям DIN 4102-12 для кабельных трасс повышенной живучести. Подходит для настенного и потолочного монтажа в коммерческих, промышленных и общественных зданиях.

Технические характеристики

• Количество кабелей: до 15 штук NYM 3×1,5 мм2
• Материал корпуса: нержавеющая сталь - устойчив к коррозии, не теряет прочность при нагреве
• Огнестойкость: да - выдерживает воздействие открытого пламени без потери функциональности
• Состав: без галогенов - при горении не выделяет токсичных газов
• Покрытие: необработанная поверхность - естественный цвет светло-серый, без лакокрасочных покрытий
• Зажимная система: скоба 2031 M70 FS с огнестойким винтовым анкером MMS 6×50
• Открытие: без инструментов - доступ к кабелям возможен за счет быстрого расцепления

Совместимость и монтаж

Крепление совместимо исключительно с кабелями NYM 3×1,5 мм2. Установка выполняется через винтовой анкер MMS 6×50, который закрепляется в бетоне, кирпиче или других несущих основаниях. Максимальный диаметр отверстия под анкер - 6 мм. Крепление открывается вручную: достаточно потянуть за язычок фиксатора, чтобы освободить кабели - это упрощает обслуживание и замену участков трассы. Не рекомендуется использовать на гипсокартоне или легких перегородках без предварительного усиления.

Безопасность и стандарты

Изделие соответствует требованиям DIN 4102-12 для кабельных систем повышенной живучести. Сертифицировано как материал без галогенов - безопасно в случае пожара. Нержавеющая сталь обеспечивает стабильность при температуре до 900 C в течение заданного времени испытаний. Не выделяет опасных паров, что важно для помещений с людьми.

Преимущества

• Фиксирует сразу 15 кабелей - снижает количество точек крепления и ускоряет монтаж
• Высокая механическая прочность даже после воздействия огня
• Отсутствие галогенов - экологически безопасно при возгорании
• Быстрый доступ к кабелям без инструментов - удобство при ремонте и модификации
• Устойчивость к коррозии - долгий срок службы в сырых и агрессивных средах

Ограничения применения

• Подходит только для кабелей NYM 3×1,5 мм2 - другие сечения или типы (например, VVG, ABB) несовместимы
• Не предназначен для наружной установки - не имеет защиты от атмосферных воздействий
• Требует жесткую основу (бетон, кирпич) для анкера; не применяется на дереве, ГКЛ, металлопрофиле без подготовки
• Не регулируется по ширине - нельзя адаптировать под кабели большего диаметра

Примеры использования

• Фиксация кабелей питания и управления в лифтовых shaft’ах
• Прокладка трасс в медицинских учреждениях - соблюдение норм пожарной безопасности
• Монтаж кабелей над огнестойкими потолками в офисных центрах
• Обвязка кабелей на технологических этажах заводов с высокими требованиями к жизнеспособности системы

Практические советы

• Перед монтажом проверьте, что все 15 кабелей имеют одинаковый внешний диаметр - отклонения более +-0,5 мм могут затруднить заполнение
• Анкер MMS 6×50 должен входить в основание минимум на 40 мм - меньшая глубина снижает нагрузочную способность
• Не используйте силовые инструменты для закручивания анкера - перегрузка может повредить резьбу
• При многократном открытии/закрытии проверяйте состояние фиксаторов - износ может привести к ослаблению удерживающего усилия
• Документы по испытаниям (DIN 4102-12) храните на объекте - они необходимы для приемки работ контролирующими органами
