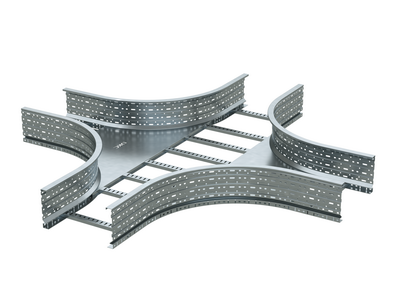

Ответвитель для лестн. лотка Х-образ. 80х1000 R-660 DKC ULX680 ДКС

Ответвитель Х-образный для лестничного кабельного лотка 80х1000 от DKC (ДКС), артикул ulx680, предназначен для организации ответвлений и поворотов кабельной трассы в системе U5 Combitech. Он сочетает прочность оцинкованной стали с оптимальным радиусом изгиба, что снижает риск повреждения кабелей при прокладке.

Назначение и область применения

Ответвитель Х-образный для лестничного кабельного лотка 80х1000 используется для создания перекрёстных и ответвленных участков кабельных трасс в системе U5 Combitech. Подходит для прокладки силовых, управляющих и информационных кабелей на объектах с высокой плотностью коммуникаций: промышленных цехах, энергообъектах, транспортных узлах, серверных помещениях. Особенно эффективен там, где требуется сохранить доступ к кабелям и обеспечить вентиляцию.

Технические характеристики

• Размеры: ширина 1000 мм, высота 80 мм — полностью соответствует лоткам серии U5 Combitech
• Внутренний радиус изгиба: 500 мм — обеспечивает плавный переход кабелей без перегибов
• Материал: сталь оцинкованная горячим способом по методу Сендзимира — повышенная коррозионная стойкость
• Тип ступени: перфорированный профиль — позволяет легко фиксировать кабели и обеспечивает теплоотвод
• Тип бокового профиля: открытый — удобен для визуального контроля и быстрого обслуживания
• Цвет: серый — стандартизирован для систем U5 Combitech
• Исполнение для больших расстояний: да — поддерживает длинные пролёты без дополнительных опор
• Широкодиапазонное исполнение: да — совместим с различными нагрузками и условиями эксплуатации

Совместимость и монтаж

Ответвитель ulx680 совместим исключительно с лотками серии U5 Combitech с высотой борта 80 мм и шириной 1000 мм. Монтаж осуществляется путём стыковки с прямыми элементами системы без дополнительных креплений — фиксация происходит за счёт точечной сварки и взаимного зацепления профилей. Для сборки требуются только стандартные инструменты: гаечные ключи и плоскогубцы. Учитывайте, что ответвитель не предназначен для установки в условиях постоянного механического воздействия или ударных нагрузок.

Безопасность и стандарты

Произведён в соответствии с требованиями к металлическим кабельным системам для промышленного использования. Горячее цинкование по методу Сендзимира гарантирует соответствие ГОСТ 14918 и EN 10346. Перфорация выполнена с учётом термической компенсации — предотвращает деформацию при перепадах температур от -40°C до +60°C.

Преимущества

• Плавный радиус 500 мм минимизирует напряжение на изоляции кабелей при прокладке
• Перфорированный профиль обеспечивает естественную вентиляцию и легкий доступ к проводникам
• Оцинковка по Сендзимиру увеличивает срок службы в агрессивных средах (влажность, химические пары)
• Открытое исполнение боковых профилей ускоряет осмотр и замену кабелей
• Поддержка широкодиапазонного и усиленного исполнения позволяет применять в сложных проектах без модификаций

Ограничения применения

• Не предназначено для использования вне системы U5 Combitech — несовместимо с другими типами лотков
• Не рекомендуется для установки в зонах с частыми вибрациями выше 10 Гц — возможна потеря герметичности соединений
• Не подходит для прокладки кабелей с внешним диаметром более 40 мм — риск перегрузки и повреждения профиля
• Запрещено применять в качестве несущего элемента для оборудования — только для кабельных трасс

Примеры использования

• Обустройство кабельных трасс в производственных цехах с множеством станков — ответвление к группе машин
• Прокладка кабелей в многоэтажных зданиях — переход между этажами через лестничную клетку
• Аварийные выходы и эвакуационные маршруты — организация запасных каналов связи
• Энергетические подстанции — распределение питания между секциями с минимальным риском перегрева

Практические советы

• Перед монтажом проверьте, чтобы все смежные лотки были одного типа — U5 Combitech 80×1000
• Убедитесь, что суммарный диаметр всех кабелей внутри не превышает 60% внутреннего объёма — соблюдайте нормы заполнения
• При использовании в холодном климате допускаются работы при температуре ниже -20°C, но изгиб кабелей должен выполняться осторожно
• Для долговечности периодически проверяйте состояние оцинковки — особенно в местах стыков и перфораций
• Ответвитель ulx680 от DKC лучше всего заказывать в комплекте с прямыми лотками — это гарантирует одинаковое качество покрытия и точность сборки
