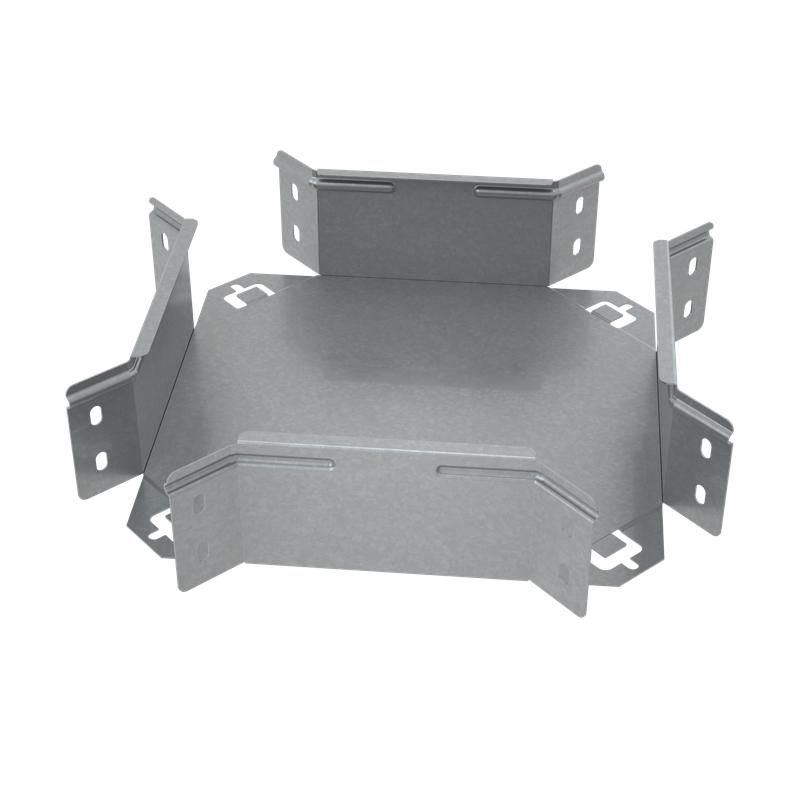

Ответвитель для лотка Х-образ. 200х80 сталь 1мм "ПЛЮС" XDplus80-200 КМ PL0611 КМ-Профиль

Разветвитель Х-образный 80х200 мм сталь 1 мм от КМ-Профиля предназначен для организации ответвлений кабельной трассы в четырёх направлениях. Этот элемент используется в составе металлических лотковых систем серии PLUS, обеспечивает надёжное соединение и сохраняет целостность трассы даже при нагрузках. Артикулы xdplus80-200, pl0611 и xdplus80*200 соответствуют одной модели.

Назначение и область применения

Разветвитель Х-образный 80х200 мм сталь 1 мм применяется для создания ответвлений кабельной трассы в четыре стороны - вперёд, назад, влево и вправо. Он соединяется с металлическим листовым лотком той же серии, имеющим ширину 200 мм и высоту борта 80 мм. Устройство предназначено для внутренней прокладки кабелей в помещениях с сухим или слабоагрессивным климатом. Подходит для объектов с повышенными требованиями к огнестойкости: офисы, производственные цеха, складские комплексы, системы автоматизации.

Технические характеристики

• Материал: сталь толщиной 1 мм - прочная, устойчивая к деформациям при сборке и эксплуатации;
• Покрытие: горячее цинкование по технологии Сендзимира - защищает от коррозии, увеличивает срок службы;
• Габариты: ширина 200 мм, высота 80 мм, внутренний радиус перехода 100 мм - обеспечивает плавный изгиб кабелей без перегибов;
• Исполнение: с интегрированным соединителем - не требует дополнительных фланцев или болтов для стыковки с лотком;
• Огнестойкость: да - выдерживает воздействие открытого пламени в рамках норм для кабельных систем;
• Цвет: серый - соответствует цветовой гамме лотков серии PLUS;
• Климатическое исполнение: У1/УХЛ1 - допустимо применение в закрытых помещениях с контролируемой температурой и влажностью согласно ГОСТ 15150-69.

Совместимость и монтаж

Разветвитель Х-образный 80х200 мм сталь 1 мм совместим исключительно с лотками серии PLUS того же размера: 200 мм в ширину и 80 мм в высоту. Соединение осуществляется через интегрированные лепестки - они плотно заходят в бортики лотка и фиксируются без дополнительного крепления. Монтаж выполняется вручную: достаточно совместить элементы и слегка придавить до щелчка. Для усиления жёсткости рекомендуется использовать крышки для Х-разветвителя - они предотвращают выпадение кабелей и снижают риск механических повреждений.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1. Огнестойкость подтверждается конструкцией - стальная основа с цинковым покрытием не поддерживает горение и не выделяет токсичных веществ при нагреве. Применение в зонах с повышенной пожарной опасностью допускается при соблюдении правил прокладки кабелей в соответствии с ПУЭ.

Преимущества

• Не требует сварки или дополнительных крепёжных деталей - экономит время монтажа;
• Цинковое покрытие Сендзимира гарантирует долгий срок службы без потери прочности;
• Интегрированные лепестки обеспечивают герметичность и жёсткость стыка без люфтов;
• Поддерживает расширение трассы без изменения её геометрии - удобно при модернизации систем;
• Серый цвет и единая форма позволяют легко интегрировать в существующие лотковые системы КМ-Профиля.

Ограничения применения

Разветвитель Х-образный 80х200 мм сталь 1 мм не предназначен для установки на открытом воздухе, в условиях постоянной влажности, агрессивных паров или химических сред. Также запрещается использование в местах с частыми ударными нагрузками без дополнительной защиты. Нельзя применять с лотками других серий или другого размера - несовпадение габаритов приведёт к нарушению герметичности и снижению несущей способности.

Примеры использования

• Объединение трёх кабельных линий в одном месте на производственной линии;
• Разводка питания и управления к нескольким станкам от одного главного лотка;
• Переход от прямого участка кабельной трассы к распределительному щиту с нескольких сторон;
• Монтаж в серверных комнатах для организации кабельных маршрутов между стойками.

Практические советы

• Перед монтажом проверьте соответствие размеров лотка и разветвителя - ширина должна быть точно 200 мм, высота - 80 мм;
• Используйте крышку для Х-разветвителя, особенно если кабели имеют большие внешние диаметры или находятся под напряжением;
• Не перегружайте разветвитель более чем 40–50 кг веса кабелей - максимальная нагрузка рассчитана на равномерное распределение;
• При необходимости замены или обслуживания - отсоедините крышку, затем аккуратно оттяните лепестки, чтобы освободить элемент;
• Артикулы xdplus80-200, pl0611 и xdplus80*200 - это один и тот же продукт; выбирайте подходящий в зависимости от поставщика.
