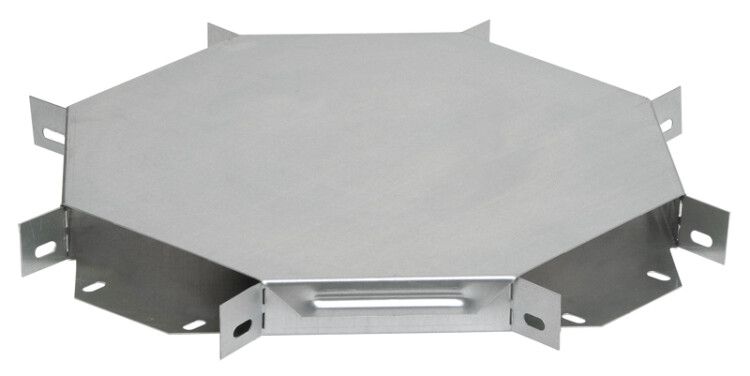

Крестовина ESCA 80х200 мм (ответвитель Х-образный) IEK CLP1X-080-200

Крестовина IEK (ИЭК) CLP1X-080-200 - это Х-образный ответвитель для металлических кабельных лотков, обеспечивающий перекрёстное перемещение кабелей в двух направлениях. Выполнена из оцинкованной стали, оснащена крышкой и соответствует ГОСТ 14918-80. Подходит для прокладки силовых и управляющих кабелей в промышленных условиях.

Назначение и область применения

Крестовина IEK (ИЭК) CLP1X-080-200 используется для организации Х-образного ответвления в кабельной трассе. Она позволяет кабелям переходить из одного направления в противоположное, сохраняя целостность лотка и удобство доступа к проводам. Применяется в системах распределения электроэнергии на заводах, в цехах, на транспорте, в энергообъектах - там, где требуется пересечение кабельных путей под углом 90 градусов.

Технические характеристики

• Размеры: 200 мм (ширина) × 80 мм (высота)
• Тип: секция Х-образная горизонтальная
• Угол соединения: 90 градусов
• Материал: сталь с горячим цинкованием по методу Сендзимира (слой цинка 10–20 мкм)
• Толщина стенки: 0,8 мм
• Внутренний радиус изгиба: 300 мм
• Тип соединения: болтовое
• Исполнение: с интегрированным соединителем - не требует дополнительных элементов для сборки
• Наличие крышки: да, съемная, обеспечивает защиту от внешних воздействий
• Цвет: серый
• Диапазон рабочих температур: от –60 C до +60 C
• Срок службы: 20 лет
• Соответствие нормативам: ГОСТ 14918-80

Совместимость и монтаж

Крестовина IEK (ИЭК) CLP1X-080-200 совместима с лотками серии ESCA того же стандарта - с высотой 80 мм и аналогичным шагом крепления. Монтаж выполняется с помощью болтовых соединений: фиксируются к основному лотку через предварительно подготовленные отверстия. Крышка крепится поверх корпуса и легко снимается для обслуживания кабелей. Учитывайте внутренний радиус 300 мм - он определяет минимальный допустимый радиус изгиба кабелей внутри прохода.

Безопасность и стандарты

Крестовина изготовлена в соответствии с ГОСТ 14918-80, который регламентирует требования к металлическим кабельным лоткам и аксессуарам. Горячее цинкование по методу Сендзимира гарантирует долговечную антикоррозийную защиту даже в агрессивных средах. Температурный диапазон от –60 до +60 C позволяет использовать изделие в холодных регионах и в помещениях с повышенными тепловыми нагрузками.

Преимущества

• Интегрированный соединитель исключает необходимость в дополнительных переходниках - снижает время монтажа и риск ошибок
• Оцинкованная сталь устойчива к коррозии, особенно важна во влажных и химически активных средах
• Съемная крышка обеспечивает быстрый доступ к кабелям без демонтажа всей системы
• Высокая механическая прочность за счет толщины стенки 0,8 мм
• Серый цвет не выгорает и хорошо сочетается с другими элементами лотковой системы

Ограничения применения

• Не предназначена для использования в качестве вертикального перехода - только горизонтальное Х-образное ответвление
• Не рекомендуется применять в местах с постоянным механическим ударным воздействием (например, рядом с движущимися механизмами без защиты)
• Подходит только для кабелей, которые помещаются в лоток с внутренним радиусом 300 мм - крупногабаритные жилы могут не поместиться
• Не является герметичным устройством - не предназначен для установки в зонах с прямым попаданием воды или подземной прокладкой

Примеры использования

• Пересечение кабельных трасс между двумя производственными линиями на заводе
• Разводка питания и управления в распределительном щите с несколькими выходами
• Обустройство кабельного канала в технологическом коридоре с перекрёстными маршрутами
• Прокладка кабелей в холодильных камерах и на открытых площадках при соблюдении условий по температуре

Практические советы

• При монтаже проверьте соответствие ширины и высоты крестовины CLP1X-080-200 основному лотку - они должны точно совпадать
• Закручивайте болты равномерно, чтобы не деформировать корпус; используйте плоскую шайбу для лучшего распределения усилия
• После монтажа убедитесь, что крышка плотно закрывается - это предотвращает попадание пыли и мелкого мусора
• Для кабелей большого диаметра рассчитывайте запас свободного пространства - не забивайте канал полностью
• При использовании в условиях повышенной влажности периодически проверяйте состояние цинкового покрытия - повреждения можно восстановить специальной краской на основе цинка
