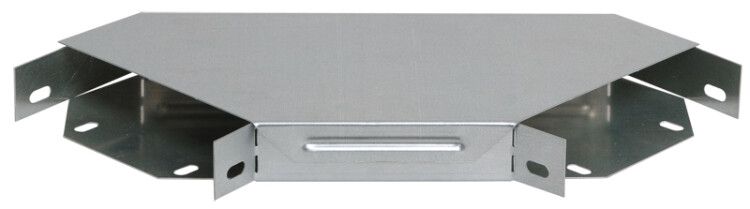

Поворот для кабельного лотка ESCA 90° 80х200 мм RAL 7047 IEK (ИЭК) CLP2P-080-200

Угол для кабельного лотка 90 градусов 80х200мм от IEK (ИЭК), артикул clp2p-080-200, предназначен для изменения направления кабельной трассы под прямым углом. Этот элемент из оцинкованной стали обеспечивает надёжную и долговечную прокладку проводов в промышленных и коммерческих объектах, совместим с другими секциями серии ESCA.

Назначение и область применения

Угол для кабельного лотка 90 градусов 80х200мм используется для организации горизонтальных поворотов кабельных трасс. Применяется там, где необходимо изменить направление лотка на 90° без перегиба кабелей - например, при проходе через стены, колонны или переходах между уровнями оборудования. Подходит для систем с высокой плотностью укладки кабелей: в цехах, распределительных пунктах, серверных, на транспорте и энергообъектах.

Технические характеристики

• Угол поворота: 90 градусов
• Высота: 80 мм
• Ширина: 200 мм
• Толщина материала: 0,8 мм
• Материал: сталь оцинкованная, покрытие - горячее цинкование по методу Сендзимира (слой цинка 10–20 мкм)
• Внутренний радиус: 300 мм - позволяет безопасно прокладывать кабели без повреждения изоляции
• Тип соединения: болтовое - фиксация с помощью стандартных болтов М6/М8
• Исполнение: с интегрированным соединителем - исключает необходимость дополнительных деталей для сборки
• Наличие крышки: да - защищает кабели от внешних воздействий и предотвращает выпадение проводов
• Цвет: 7047 (серый матовый)
• Диапазон рабочих температур: от –60 C до +60 C
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Соответствие нормативам: ГОСТ 14918-80

Совместимость и монтаж

Угол для кабельного лотка 90 градусов 80х200мм совместим со всеми лотками серии ESCA от IEK того же размера (80×200 мм). Соединение осуществляется болтами через интегрированные фланцы - не требует дополнительных крепёжных элементов. Установка выполняется на опорные конструкции или кронштейны. Крышка крепится на защёлках и легко открывается для обслуживания. Для герметичности в условиях повышенной влажности рекомендуется использовать уплотнители на стыках.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80, регламентирующим конструкцию и прочность металлических кабельных лотков. Горячее цинкование по методу Сендзимира гарантирует антикоррозийную защиту даже в агрессивных средах. Температурный диапазон –60…+60 C позволяет применять угол в холодильных установках, на открытых площадках и в суровых климатических зонах.

Преимущества

• Интегрированный соединитель снижает время монтажа и количество потерь на стыках
• Оцинкованная сталь устойчива к механическим повреждениям и химическим воздействиям
• Крышка в комплекте - экономит средства и время на докупку аксессуаров
• Внутренний радиус 300 мм исключает перегиб кабелей, особенно важен для силовых и контрольных линий
• Срок службы 20 лет - минимизирует затраты на замену и ремонт

Ограничения применения

• Не предназначена для вертикальных поворотов - только для горизонтальной плоскости
• Не следует использовать в местах с постоянным контактом с открытым огнем или сварными брызгами
• При использовании в помещениях с высокой влажностью требуется проверка герметичности всех стыков
• Не подходит для кабелей с минимальным допустимым радиусом изгиба более 300 мм - проверяйте спецификации кабеля перед монтажом

Примеры использования

• Переход кабельной трассы с одного этажа на другой через технологический канал
• Обход колонны или трубопровода в производственном цехе
• Заключение кабелей в лоток после выхода из шкафа управления
• Прокладка в холодильных камерах, где требуется защита от конденсата и низких температур

Практические советы

• При монтаже используйте болты класса прочности 4.8 и выше - они выдерживают нагрузку от заполненного лотка
• Проверьте внутренний радиус 300 мм перед укладкой кабелей с жесткой оболочкой - например, силовые кабели типа АВВГ
• Если лоток будет установлен вне помещений, дополнительно закройте стыки силиконовым герметиком
• Для удобства обслуживания оставляйте доступ к крышке - не заделывайте её раствором или отделкой
• Артикул clp2p-080-200 совпадает с другими элементами серии ESCA - можно заказать всю трассу одним заказом
