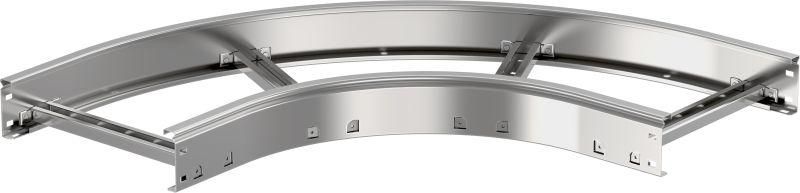

Поворот лестничный LESTA 90град 80х200мм R300 | CPG04-4-90-080-200 IEK

Поворот лестничный 90 град 80х200мм R300 от IEK (ИЭК) - элемент кабельной трассы серии LESTA, предназначенный для изменения направления кабелей на 90 градусов в горизонтальной плоскости с минимальным радиусом изгиба 300 мм. Изделие выполнено из оцинкованной стали, устойчиво к коррозии и соответствует требованиям огнестойкости.

Назначение и область применения

Поворот лестничный 90 град 80х200мм R300 используется для прокладки кабелей в местах, где требуется изменить направление трассы под прямым углом. Подходит для установки в производственных помещениях, на объектах ЖКХ, в системах автоматизации и на транспорте. Применяется там, где важны компактность, надёжность и долгий срок службы - например, рядом с оборудованием, в шахтах, вдоль стен или в каналах.

Технические характеристики

• Угол поворота: 90°
• Ширина: 200 мм
• Высота: 80 мм
• Внутренний радиус: 300 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: сталь холоднокатаная рулонная, оцинкованная по методу Сендзимира (соответствует ГОСТ 14918-2020)
• Покрытие: светло-серое цинковое, равномерное, с высокой адгезией
• Исполнение: с интегрированным соединителем - позволяет легко фиксировать и стыковать с другими элементами трассы
• Перфорированная боковая стенка: да - упрощает крепление к поверхности и вентиляцию
• Огнестойкость: да - не поддерживает горение, сохраняет целостность при температурном воздействии
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Широкодиапазонное исполнение: да - совместим с кабелями различного диаметра и количества

Совместимость и монтаж

Поворот лестничный 90 град 80х200мм R300 совместим с другими элементами серии LESTA: прямыми участками, переходниками и крепёжными деталями. Интегрированный соединитель позволяет закрепить изделие без дополнительных хомутов или болтов - достаточно защёлкнуть его с соседними секциями. Для монтажа используйте саморезы через перфорацию в боковой стенке. Учитывайте посадочную ширину 200 мм - она определяет расстояние между точками крепления. Монтаж возможен на вертикальные и горизонтальные поверхности: стены, потолки, металлоконструкции.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 14918-2020 для оцинкованной стали. Обеспечивает огнестойкость согласно нормам для кабельных трасс. Цинковое покрытие по методу Сендзимира гарантирует защиту от коррозии даже в условиях повышенной влажности. Соответствует требованиям безопасности для промышленных и коммерческих объектов.

Преимущества

• Равномерное цинкование по методу Сендзимира - выше устойчивость к ржавчине, чем у обычного гальванического покрытия
• Интегрированный соединитель снижает время монтажа и исключает необходимость в дополнительных крепёжных элементах
• Перфорация позволяет легко фиксировать поворот и одновременно обеспечивать доступ к кабелям для обслуживания
• Огнестойкость делает его подходящим для зон с повышенными требованиями к пожарной безопасности
• Долгий срок службы - до 20 лет - минимизирует затраты на замену и техобслуживание

Ограничения применения

Не предназначен для использования вне помещений без защиты от прямых осадков - хотя оцинкованное покрытие устойчиво, длительное воздействие воды и солевых растворов может снизить срок службы. Не рекомендуется применять в средах с агрессивными химическими веществами (например, кислоты, щёлочи). Нельзя использовать как несущую конструкцию - он рассчитан только на нагрузку от кабелей, не на вес оборудования.

Примеры использования

• Поворот кабельной трассы в машинном зале завода, где необходимо обойти оборудование
• Зона прохода кабелей от этажа к этажу в жилом доме с ограниченным пространством
• Подключение панелей управления к конвейерной линии с жёсткими геометрическими ограничениями
• Прокладка силовых кабелей в технологических коридорах с множеством поворотов

Практические советы

• При выборе проверьте внутренний радиус 300 мм - он должен соответствовать минимальному допустимому радиусу изгиба ваших кабелей (обычно указано в паспорте кабеля)
• Для удобства сборки начинайте монтаж с прямых участков, затем подсоединяйте повороты
• Если трасса проходит в сыром месте, дополнительно герметизируйте стыки силиконовым составом
• При использовании с большими пучками кабелей следите, чтобы суммарный диаметр не превышал 80% свободного сечения поворота
• Артикул cpg04-4-90-080-200 - единственный в серии с такими параметрами; не путайте с аналогами других производителей
