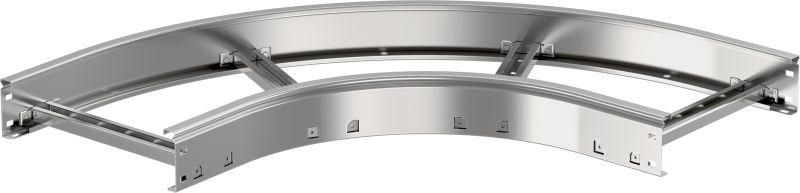

Поворот лестничный LESTA 90град 55х200мм R300 | CPG04-4-90-055-200 IEK

Поворот лестничный 90 град 55х200мм R300 от IEK (ИЭК) - элемент кабельной трассы серии LESTA, предназначенный для плавного изменения направления кабеля на 90° в горизонтальной плоскости с радиусом 300 мм. Подходит для монтажа в промышленных и коммерческих объектах, где требуется надежная и долговечная кабельная система.

Назначение и область применения

Поворот лестничный 90 град 55х200мм R300 используется для организации поворота кабельной трассы под углом 90° в горизонтальной плоскости. Применяется там, где необходимо изменить направление кабелей без создания острых изгибов, которые могут повредить изоляцию. Особенно актуален для прокладки силовых и управляющих кабелей в цехах, на трансформаторных подстанциях, в системах автоматизации и на конвейерах.

Технические характеристики

• Материал: сталь холоднокатаная рулонная, предварительно оцинкованная по методу Сендзимира (соответствует ГОСТ 14918-2020)
• Угол поворота: 90°
• Радиус поворота: 300 мм - обеспечивает безопасный изгиб кабелей без перегибов
• Высота: 55 мм - позволяет размещать кабели с достаточным свободным объемом
• Ширина: 200 мм - соответствует стандартному шагу лестничных секций
• Исполнение: с интегрированным соединителем - упрощает сборку без дополнительных фиксаторов
• Защитное покрытие: горячее цинкование по методу Сендзимира - высокая коррозионная стойкость
• Цвет: серый - единый цветовой ряд с другими элементами серии LESTA
• Направление изменения: горизонтальное - предназначен исключительно для поворотов в одной плоскости
• Перфорация: да - на боковых стенках и основании для крепления болтами и провода
• Усиленное исполнение: да - повышенная жесткость конструкции
• Широкодиапазонное исполнение: да - совместим с различными типами кабелей и профилей
• Срок службы: до 20 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Поворот лестничный 90 град 55х200мм R300 совместим с лестничными кабельными лотками серии LESTA от IEK. Интегрированный соединитель позволяет легко защелкнуть его с прямыми участками без дополнительных крепежей. Для фиксации используются саморезы или болты через перфорацию в основании и боковых стенках. Установка выполняется на ровную поверхность - опоры должны выдерживать нагрузку от массы кабелей и самого поворота. Диаметр отверстий под крепеж соответствует стандартным размерам M6–M8.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ 14918-2020 для оцинкованной стали. Конструкция не содержит острых кромок, снижает риск повреждения кабельной изоляции. Горячее цинкование обеспечивает электроизоляционную защиту от коррозии даже в условиях повышенной влажности. Соответствует нормам безопасности для промышленных кабельных систем.

Преимущества

• Горячее цинкование по методу Сендзимира - защита от ржавчины в агрессивных средах (цеха, подвалы, наружные установки)
• Интегрированный соединитель - экономит время монтажа, исключает потери при комплектации
• Перфорированные стенки - позволяют удобно закрепить кабели и использовать как заземляющий контур
• Усиленная конструкция - выдерживает значительные механические нагрузки от тяжелых кабелей
• Совместимость с широким спектром кабелей - от слаботочных до силовых сечением до 240 мм2

Ограничения применения

• Не предназначен для вертикальных поворотов - только горизонтальная плоскость
• Не рекомендуется применять в местах постоянного контакта с открытым огнем или высокотемпературными поверхностями (>100C)
• Не является герметичным элементом - не подходит для помещений с постоянным воздействием воды или химических жидкостей без дополнительной защиты
• Не заменяет кабельные каналы или трубки - служит исключительно как поворотный элемент лестницы

Примеры использования

• Поворот кабельной трассы вокруг колонны в распределительном щите
• Изменение направления кабелей между двумя этажами в шахте лифтового оборудования
• Прокладка кабелей вдоль технологического корпуса с необходимостью обхода оборудования
• Обустройство кабельных путей на заводе с частыми перемещениями оборудования

Практические советы

• При выборе учитывайте внутренний радиус 300 мм - минимальный допустимый радиус изгиба кабеля должен быть не меньше этого значения
• Перед монтажом проверьте соответствие ширины поворота (200 мм) ширине используемых лотков - несовпадение вызывает перекос
• Закрепляйте поворот через все перфорационные отверстия - особенно важно при большой заполненности кабелями
• Для длительной эксплуатации в сырых помещениях дополнительно смажьте места соединений антикоррозийной смазкой
• Поворот лестничный 90 град 55х200мм R300 от IEK можно сочетать с другими элементами серии LESTA - сохраняется единая система крепления и внешний вид
