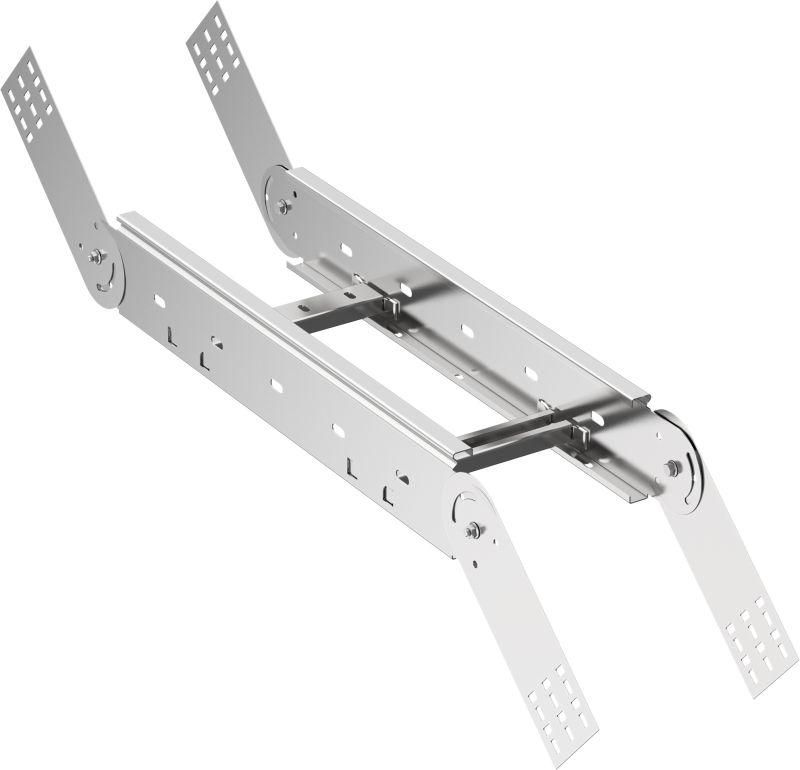

Поворот вертикальный шарнирный лестн. 55х500мм LESTA IEK CPV06-4-55-500

Поворот вертикальный шарнирный лестничный 55х500мм от IEK (ИЭК) - элемент кабельной лестницы для изменения направления трассы в вертикальной плоскости. Артикул cpv06-4-55-500 из серии LESTA обеспечивает надёжное крепление и регулируемый угол поворота, подходя для монтажа на промышленных объектах, в цехах и на этажах зданий.

Назначение и область применения

Поворот вертикальный шарнирный лестничный 55х500мм используется для перехода кабельной трассы между горизонтальными участками с изменением высоты - например, при спуске или подъёме между уровнями. Применяется в системах прокладки силовых и слаботочных кабелей на заводах, в энергообъектах, жилых и административных зданиях. Подходит для установки в местах, где требуется гибкая адаптация траектории трассы без использования нескольких отдельных элементов.

Технические характеристики

• Ширина: 500 мм - позволяет укладывать до 50–70 кабелей среднего сечения (зависит от типа и диаметра проводов).
• Высота: 55 мм - определяет вертикальный шаг поворота; компактная форма снижает нагрузку на крепёж.
• Материал: сталь оцинкованная - прочная основа с антикоррозийной защитой.
• Защитное покрытие: оцинковка горячим способом - долговечная защита даже в условиях повышенной влажности и агрессивной среды.
• Угол поворота: регулируемый - можно задавать любой угол между 0° и 90° без замены детали.
• Тип ступени: плоский профиль - удобен для фиксации кабелей хомутиками и не требует специальных креплений.
• Изменение направления: восходящий/нисходящий - один элемент решает задачи подъёма и спуска.
• Исполнение: с интегрированным соединителем - исключает необходимость дополнительных болтовых соединений при стыковке с другими секциями лестницы.
• Тип бокового профиля: открытый - позволяет легко контролировать состояние кабелей и выполнять обслуживание без демонтажа.
• Огнестойкость: да - материал выдерживает воздействие открытого пламени в течение нормированного времени согласно требованиям ГОСТ Р 53318.
• Цвет: 7035 (серый) - соответствует стандартному цвету металлических изделий IEK.

Совместимость и монтаж

Поворот вертикальный шарнирный лестничный 55х500мм совместим со всеми элементами серии LESTA от IEK с шириной 500 мм. Интегрированный соединитель позволяет закрепить его прямо к прямым участкам лестницы без дополнительных фланцев или муфт. Монтаж выполняется с помощью болтов M8/M10 через предварительно просверленные отверстия в боковых стенках. Для устойчивости рекомендуется крепить к несущей конструкции с шагом не более 1,5 метра. Учитывайте посадочные размеры: ширина 500 мм должна точно совпадать с шириной смежных участков лестницы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 53318 (электроустановки для прокладки кабелей) и имеет сертификат огнестойкости. Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C3–C4 по ISO 12944. Нет материалов, выделяющих токсичные вещества при нагреве - безопасно для помещений с людьми.

Преимущества

• Регулируемый угол поворота - экономит время на сборке и позволяет адаптировать трассу под реальные условия монтажа.
• Интегрированный соединитель - минимизирует количество крепёжных элементов и снижает риск перегрузки точек соединения.
• Оцинкованная сталь - увеличивает срок службы в помещениях с влажностью, пылью или химическими испарениями.
• Открытый профиль - упрощает осмотр, замену и добавление кабелей без демонтажа всей системы.
• Огнестойкость - повышает уровень безопасности в случае возгорания, особенно в транспортных и промышленных объектах.

Ограничения применения

Не предназначен для использования вне помещений без дополнительной защиты от атмосферных осадков - хотя оцинковка защищает от коррозии, длительное воздействие дождя и УФ-лучей может снизить срок службы. Не следует применять в средах с постоянным контактом с кислотами, щелочами или соляными растворами - для таких условий нужна нержавеющая сталь. Также не подходит для кабелей с внешним диаметром более 40 мм - возможна перегрузка профиля и деформация.

Примеры использования

• Переход кабельной трассы с первого этажа на второй в офисном здании.
• Подключение распределительных щитов на разных уровнях в цеху с технологическим оборудованием.
• Обход колонн и трубопроводов в подвале с ограниченным пространством.
• Прокладка кабелей в многоквартирном доме от чердачного этажа к подземному паркингу.

Практические советы

• Перед монтажом проверьте, что ширина 500 мм совпадает с остальной частью лестницы - несовпадение вызывает перекос и нагрузку на крепления.
• При регулировке угла используйте угольник или лазерный уровень - точность +-2° важна для равномерного распределения веса кабелей.
• Закручивайте болты с моментом 10–12 Нм - недостаточный крутящий момент приведёт к люфту, избыточный - к деформации стали.
• Если трасса проходит через зону с частыми вибрациями (например, рядом с насосами), дополнительно зафиксируйте поворот антивибрационными прокладками.
• При использовании в сырых помещениях периодически проверяйте целостность оцинковки - при появлении белого налёта (цвета оксидов цинка) протирайте поверхность сухой тканью, не используйте масла или краски.
