Угол вертикальный шарнирный 80х200 универсальный в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа, горячеоцинкованный - LE8002KHDZ ДКС

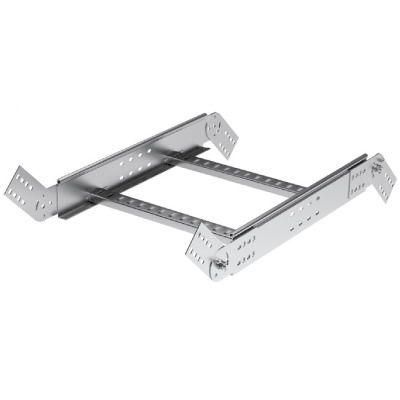

Угол вертикальный шарнирный DKC L5 Combitech (артикул le8002khdz) - это регулируемый крепёжный элемент для изменения направления кабельных трасс в вертикальной плоскости. Он позволяет легко переходить между уровнями, фиксировать наклон трассы под нужным углом и обеспечивать надёжную сборку систем с перфорированным профилем. Продукт изготовлен из стали с горячим цинкованием и поставляется в комплекте с крепежом.

Назначение и область применения

Угол вертикальный шарнирный DKC L5 Combitech используется для монтажа кабельных трасс, где требуется изменить направление проводки - например, при переходе с горизонтального участка на вертикальный, при устройстве подъёмов и спусков, либо при необходимости наклона трассы под произвольным углом. Подходит для систем с перфорированным профилем шириной 200 мм и высотой борта 80 мм. Часто применяется в промышленных объектах: на заводах, в распределительных щитах, на конвейерах, в энергообъектах и других местах с жесткими требованиями к надёжности крепления.

Технические характеристики

• Тип: Угол вертикальный шарнирный
• Размеры: 80 мм (высота) × 200 мм (ширина)
• Материал: Сталь
• Покрытие: Горячее цинкование - защищает от коррозии в агрессивных средах
• Поворот: Регулируемый угол - позволяет задавать любой наклон до полного совмещения сторон
• Форма изгиба: Сегментарный - обеспечивает равномерное распределение нагрузки
• Боковые стенки: Перфорированные - позволяют крепить к профилю саморезами или болтами через отверстия
• Тип профиля: Открытый профиль - совместим с лотками и коробами серии L5 Combitech
• Цвет: Светло-серый
• Комплектация: Крепёжные элементы и соединительные пластины включены

Совместимость и монтаж

Угол вертикальный шарнирный DKC L5 Combitech совместим исключительно с перфорированным профилем шириной 200 мм и высотой 80 мм. Монтаж выполняется с помощью входящих в комплект соединительных пластин и крепёжа - достаточно выровнять элемент по оси трассы и закрепить саморезами в перфорацию. Шарнирное соединение позволяет свободно поворачивать одну часть относительно другой до достижения необходимого угла, после чего затянуть крепёж. Для больших радиусов поворота рекомендуется использовать несколько углов подряд - так снижается механическая нагрузка на кабели и улучшается гибкость системы.

Безопасность и стандарты

Изделие соответствует требованиям к долговечности и коррозионной стойкости для промышленного оборудования. Горячее цинкование обеспечивает защиту по ГОСТ 14918, что делает его пригодным для работы в помещениях с повышенной влажностью, на открытых площадках и в зонах с воздействием солевого тумана. Нет требований к электрической изоляции - элемент является исключительно механическим крепёжным изделием.

Преимущества

• Регулируемый угол - позволяет точно адаптировать трассу под реальные условия монтажа
• Горячее цинкование - продлевает срок службы в агрессивных средах, не требует дополнительной защиты
• Встроенный крепёж - экономит время на подготовку, не нужно докупать болты и гайки
• Перфорация по всей поверхности - удобство фиксации и возможность точной установки
• Сегментарный изгиб - минимизирует риск деформации при нагрузке

Ограничения применения

• Не предназначена для использования с лотками других размеров - несовместима с профилем 100 мм, 150 мм или 300 мм
• Не является электроизолирующим элементом - нельзя использовать как изолятор или экран
• Не рассчитана на значительные динамические нагрузки - не подходит для частых вибрационных режимов без дополнительной фиксации
• Запрещено применять в средах с постоянным контактом с открытым огнем или температурой выше +100 C

Примеры использования

• Подключение вертикального подъёма от нижнего этажа к распределительному щиту на втором уровне
• Организация наклонного участка трассы вдоль лестничной клетки
• Переход с горизонтальной кабельной дорожки на вертикальный стояк в цехе с ограниченным пространством
• Сборка модульной системы кабельных лотков в пищевой промышленности - благодаря цинкованию выдерживает мойку водой и химическими средствами

Практические советы

• Перед монтажом проверьте соответствие ширины и высоты вашего лотка - 200×80 мм - иначе элемент не будет плотно прилегать
• При использовании нескольких углов подряд - соблюдайте одинаковый шаг крепления, чтобы избежать перекоса трассы
• После установки обязательно затяните все крепёжные элементы - слабый контакт может вызвать люфт и повредить кабели
• Для условий с высокой влажностью или солевым туманом - этот угол уже имеет лучшую защиту; дополнять её краской или герметиком не требуется
• Не используйте инструменты с острыми кромками при работе с поверхностью - они могут повредить цинковое покрытие
