Вертикальный шарнирный угол 80х200х1,2 мм "Быстрый монтаж" | LSHLS80-200-1.2 КМ-профиль LO17023

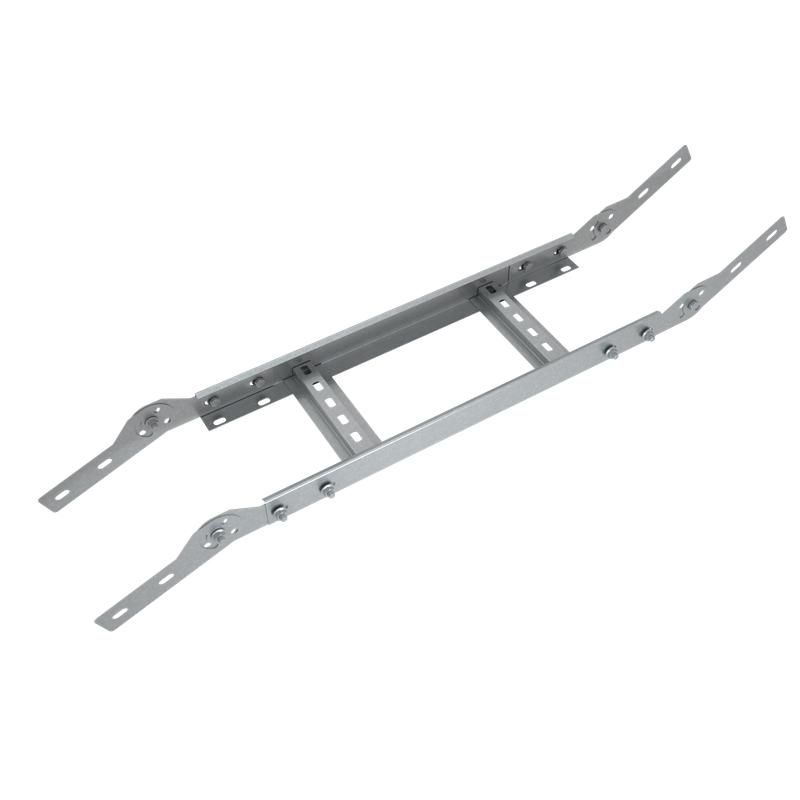

Вертикальный шарнирный угол КМ-Профиля артикул lshls80-200-1.2 - это элемент для сборки гибких вертикальных кабельных трасс, позволяющий выполнять регулируемые повороты между этажами или уровнями. Он сочетает прочность оцинкованной стали с возможностью быстрой установки без сварки.

Назначение и область применения

Вертикальный шарнирный угол используется для создания переходов в вертикальной плоскости в системах открытых кабельных трасс. Подходит для лотков с бортом высотой 80 мм. Применяется в помещениях промышленных, жилых и коммерческих зданий - например, в серверных, распределительных щитовых, на производственных площадках. Учитывайте, что изделие рассчитано на работу в сухих и слабоагрессивных средах согласно ГОСТ 15150-69. Не предназначено для уличной эксплуатации или контакта с химически активными жидкостями.

Технические характеристики

• Габариты: 80 мм (высота) × 200 мм (ширина)
• Толщина материала: 1,2 мм
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Цвет: серый
• Угол поворота: регулируемый - позволяет изменять направление трассы без замены детали
• Внутренний радиус изгиба: 300 мм - обеспечивает безопасный изгиб кабелей без перегибов
• Тип профиля: перфорированный, открытый борт - удобен для фиксации кронштейнов и крепления к стенам
• Исполнение: с интегрированным соединительным разъёмом - совмещает функции угла и стыковочного элемента
• Огнестойкость: да - соответствует требованиям к негорючим конструкциям
• Форма изгиба: сегментарная - сохраняет равномерную форму при регулировке

Совместимость и монтаж

Вертикальный шарнирный угол КМ-Профиля lshls80-200-1.2 совместим с другими элементами системы лестничных лотков того же производителя, имеющими аналогичную высоту борта (80 мм). Монтаж выполняется без сварки: элемент крепится к смежным участкам трассы через интегрированный разъём и саморезы в перфорацию. Для надёжности рекомендуется использовать комплектные болты и гайки, предусмотренные производителем. Установка занимает меньше времени, чем сборка с использованием нескольких отдельных деталей.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению UHL и имеет подтверждённую огнестойкость. Оцинкование по методу Сендзимира гарантирует долговечную защиту от коррозии даже при механическом воздействии во время монтажа. Нет требований к специальной электроизоляции - можно применять в цепях до 1000 В переменного тока без дополнительных мер.

Преимущества

• Регулируемый угол - позволяет адаптировать трассу под реальные условия без заказа специальных элементов
• Интегрированный разъём - снижает количество соединений и риск потери герметичности
• Оцинковка по Сендзимиру - более плотное и долговечное покрытие, чем холодное цинкование
• Перфорация по всей поверхности - упрощает крепление к стенам, колоннам и другим конструкциям
• Лёгкий вес и компактность - удобны для работы на высоте и в ограниченном пространстве

Ограничения применения

• Не допускается использование вне помещений - оцинковка не защищена от постоянного воздействия осадков и ультрафиолета
• Не подходит для агрессивных сред: химических цехов, моек, солевых зон, где есть контакт с кислотами, щелочами или солевыми растворами
• Максимальная нагрузка на кабели определяется общей конструкцией трассы - не следует нагружать угол сверх нормы, указанной для основного лотка
• Не предназначен для частого демонтажа - многократные регулировки могут ослабить фиксацию разъёма

Примеры использования

• Переход кабельной трассы между этажами в офисном здании - вместо двух прямых лотков и одного поворотника
• Обход колонн или трубопроводов в машинных залах заводов
• Подключение распределительных щитов на разных уровнях в подвале или техническом этаже
• Сборка временных кабельных путей на стройплощадках с изменяемой планировкой

Практические советы

• Проверьте внутренний радиус 300 мм перед прокладкой кабелей - особенно при использовании жёстких силовых проводов или оптоволокна
• При монтаже используйте только те крепёжные элементы, которые подходят по диаметру отверстий в перфорации - не расширять отверстия
• Если требуется повышенная жёсткость, закрепите угол дополнительно к несущей конструкции с помощью анкеров
• Для защиты от пыли в условиях с высоким уровнем запылённости - применяйте крышку лотка, совместимую с этим углом
• Артикул lshls80-200-1.2 - один из самых популярных в линейке КМ-Профиля; всегда проверяйте соответствие высоты борта у других элементов трассы
