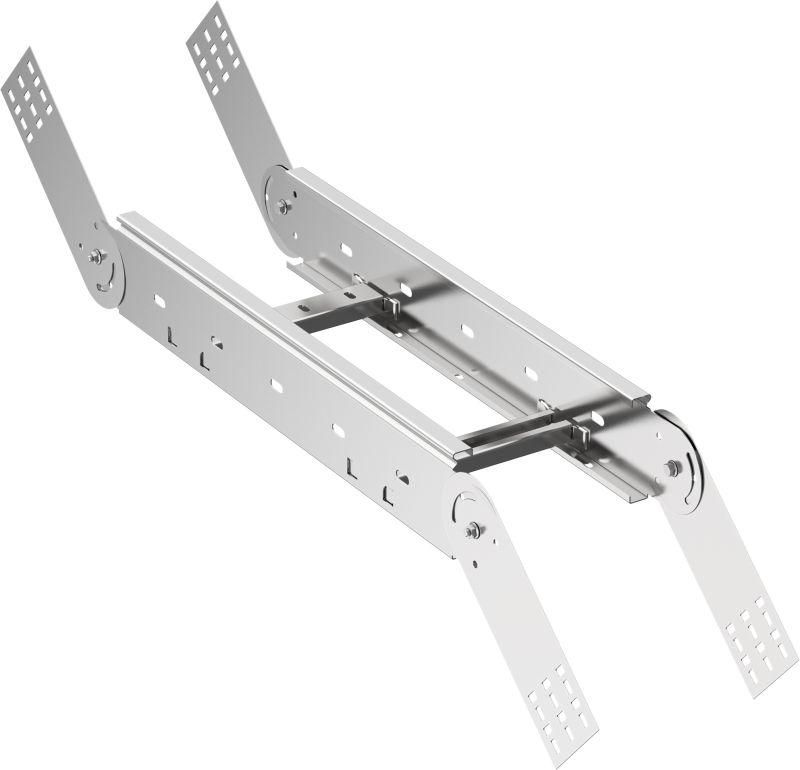

Поворот вертикальный шарнирный лестн. 80х200мм LESTA IEK CPV06-4-80-200

Поворот вертикальный шарнирный лестничный 80х200мм от IEK (ИЭК) - элемент кабельной лестницы для изменения направления трассы в вертикальной плоскости. Артикул cpv06-4-80-200 выполнен из оцинкованной стали, устойчив к коррозии и рассчитан на долгую эксплуатацию в промышленных условиях.

Назначение и область применения

Поворот вертикальный шарнирный лестничный 80х200мм используется для плавного перехода кабельной трассы между горизонтальными участками, когда требуется изменить высоту расположения кабелей - например, при обходе оборудования, пересечении этажей или выходе на уровень другого помещения. Подходит для систем с большим количеством силовых и слаботочных кабелей. Применяется на заводах, в энергообъектах, транспортных терминалах и объектах ЖКХ.

Технические характеристики

• Габариты: высота 80 мм, ширина 200 мм
• Материал корпуса: сталь оцинкованная горячим способом по методу Сендзимира
• Цвет: светло-серый
• Угол поворота: регулируемый - позволяет адаптировать угол наклона под конкретную трассу
• Тип ступени: плоский профиль - обеспечивает равномерное распределение нагрузки на кабели
• Тип бокового профиля: открытый - удобен для прокладки и контроля состояния кабелей
• Исполнение: с интегрированным соединителем - исключает необходимость дополнительных фиксирующих элементов
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Широкодиапазонное исполнение: да - совместим с различными типами кабельных лестниц серии LESTA

Совместимость и монтаж

Поворот вертикальный шарнирный лестничный 80х200мм совместим с другими элементами серии LESTA от IEK, включая прямые секции, углы и ответвители. Монтаж осуществляется болтовым соединением с использованием стандартных крепежей серии. Интегрированный соединитель упрощает сборку - достаточно выровнять и зафиксировать элементы. Угол поворота можно задать в процессе установки, что снижает риск необходимости замены детали после монтажа. Для надежного крепления рекомендуется использовать кронштейны с шагом не более 1,5 метра.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных кабельных систем. Огнестойкость обеспечивается конструкцией и материалом - сталь с оцинковкой не поддерживает горение и не выделяет токсичных веществ при нагреве. Гарантирует безопасность в зонах с повышенным пожарным риском. Соответствует нормам ГОСТ Р 50571 и IEC 61537 для кабельных лестниц.

Преимущества

• Оцинковка по методу Сендзимира - гарантирует длительную защиту от коррозии даже в агрессивных средах
• Регулируемый угол поворота - гибкость при проектировании трассы без необходимости заказа нескольких вариантов
• Интегрированный соединитель - экономит время на монтаже и снижает количество комплектующих
• Открытый профиль - позволяет легко провести осмотр, обслуживание и модификацию трассы
• Срок службы 20 лет - снижает затраты на замену и ремонт

Ограничения применения

Не предназначен для использования в условиях постоянного погружения в воду или агрессивных химических средах - хотя оцинковка устойчива, она не заменяет специальные антикоррозийные покрытия. Не следует применять в качестве опоры для тяжелых механических нагрузок, отличных от веса кабелей и легких крепежей. Недопустимо использование с кабелями массой выше расчетной нагрузки для данной модели - проверьте суммарный вес кабелей в трассе перед монтажом.

Примеры использования

• Переход кабельной трассы с первого этажа на второй в производственном цехе
• Обход технологического оборудования на конвейере, где необходимо поднять кабели над уровнем машин
• Подключение распределительных щитов, установленных на разных уровнях
• Прокладка кабелей в подземных тоннелях с перепадом высот

Практические советы

• При выборе убедитесь, что внутренняя ширина 200 мм достаточна для вашего пакета кабелей - учтите запас на свободное перемещение
• Для максимальной прочности закрепляйте поворот на двух точках - одна сверху, вторая снизу
• Проверяйте соответствие с другими элементами серии LESTA - все компоненты должны иметь одинаковый шаг крепления
• При монтаже в местах с вибрациями используйте демпферные прокладки под крепеж
• Артикул cpv06-4-80-200 - единственный вариант в линейке IEK с такими габаритами и функцией регулируемого угла; другие аналоги требуют доработки
