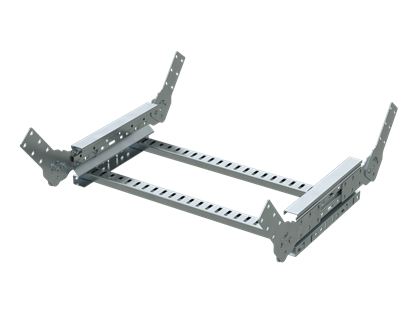

Угол вертикальный лестничный 80х200 мм горячеоцинкованный - ULF082HDZ ДКС

Угол вертикальный лестничный 80х200мм горячеоцинкованный DKC (ДКС), артикул ulf082hdz, предназначен для создания плавных вертикальных переходов в кабельных трассах на основе системы U5 Combitech. Он обеспечивает надежную фиксацию и безопасную прокладку кабелей в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Угол вертикальный лестничный 80х200мм горячеоцинкованный используется для изменения направления кабельной трассы в вертикальной плоскости - например, при переходе между этажами, в шахтах или на технологических площадках. Подходит для систем U5 Combitech с лотками высотой 80 мм и шириной 200 мм. Применяется в промышленных объектах, энергообъектах, транспортной инфраструктуре, где требуется долговечная и коррозионностойкая кабельная трасса.

Технические характеристики

• Материал: сталь с горячим цинкованием - гальванопокрытие методом погружения
• Размеры: 80 мм (высота) × 200 мм (ширина) - соответствует стандартному лестничному лотку U5 Combitech
• Толщина лонжерона: 1,5 мм - обеспечивает жесткость при нагрузке
• Тип ступени: перфорированный профиль - снижает массу и улучшает теплоотвод
• Тип бокового профиля: открытый - удобен для монтажа и осмотра
• Угол регулируемый - допускает установку под любым углом до 90°
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 - работает при температуре от –45C до +40C, в условиях повышенной влажности и атмосферных воздействий
• Цвет: серый - единый цветовой ряд с другими элементами системы U5 Combitech
• Исполнение: без соединительного разъема - требует крепления к лоткам через болты или хомуты
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня в рамках нормативов для металлических конструкций
• Усиленное исполнение: да - рассчитан на большие пролеты и динамические нагрузки
• Шарнирное крепление: да - позволяет изменять угол после установки без демонтажа

Совместимость и монтаж

Угол вертикальный лестничный 80х200мм горячеоцинкованный DKC совместим исключительно с лотками серии U5 Combitech, имеющими те же габариты (80×200 мм). Монтаж выполняется с помощью болтов или специальных зажимов, предусмотренных для этой системы. Шарнирное крепление позволяет выставить нужный угол после установки - это особенно важно при работе с неровными поверхностями или при необходимости компенсации деформаций. Соединение с лотком происходит по всей длине боковых стенок - обеспечивается равномерное распределение нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости для металлических кабельных конструкций. Горячее цинкование соответствует ГОСТ 14771 и ISO 1461 - гарантирует защиту от электрохимической коррозии. Климатическое исполнение УХЛ1 и ХЛ1 позволяет применять угол в холодных регионах и на открытом воздухе. Наличие перфорации снижает риск образования конденсата внутри лотка.

Преимущества

• Горячее цинкование - срок службы более 30–50 лет даже в агрессивной среде
• Регулируемый угол - гибкость при проектировании трасс без замены деталей
• Малый вес благодаря перфорированной ступени - упрощает транспортировку и монтаж
• Шарнирное крепление - позволяет корректировать положение после установки
• Усиленная конструкция - поддерживает длинные пролеты без прогиба
• Единая система U5 Combitech - все элементы взаимозаменяемы и стандартизованы

Ограничения применения

• Не предназначена для использования вне системы U5 Combitech - несовместима с лотками других производителей или другого размера
• Не рекомендуется для применения в средах с постоянным контактом с кислотами, щелочами или солями (например, морская зона с высокой соленостью) - цинк может разрушаться быстрее
• Запрещено нагревать выше 150 C - возможна потеря антикоррозийных свойств покрытия
• Не является герметичным элементом - не применяется там, где требуется IP-защита от воды

Примеры использования

• Подключение кабельных трасс между этажами в многоэтажном офисном здании
• Переход с одного уровня на другой на производственной линии с конвейерами
• Прокладка силовых кабелей в подземных коллекторах с высокой влажностью
• Обустройство кабельных путей в тепловых пунктах и насосных станциях
• Монтаж в промышленных цехах с частыми перепадами температур

Практические советы

• При монтаже проверьте соответствие размеров лотка - высота должна быть точно 80 мм, ширина - 200 мм; иначе возникнет люфт или давление на кабели
• Используйте антивибрационные прокладки при креплении к нестабильным конструкциям - это продлит срок службы и снизит шум
• После установки убедитесь, что кабели не задевают острые кромки перфорации - при необходимости закройте их пластиковыми вставками
• Для длительных пролетов (более 3 метров) используйте дополнительные опоры - даже усиленный угол имеет пределы жесткости
• При использовании в помещениях с высокой влажностью периодически проверяйте состояние цинкового покрытия - при появлении белого налета (цвета оксидов цинка) это не опасно, но при появлении рыжих пятен - начались процессы коррозии стали
