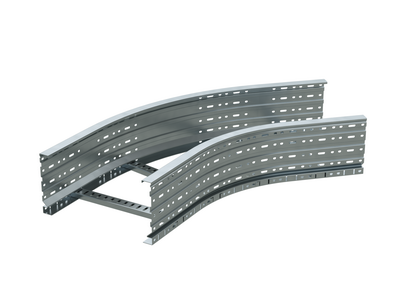

Угол лестничный 45 градусов 80x200 R=660мм горячеоцинкованный - ULC682HDZ ДКС

Угол лестничный 45 градусов 80x200 R660 горячеоцинкованный от DKC (ДКС) - элемент кабельной трассы серии U5 Combitech, предназначенный для плавного изменения направления трассы под углом 45°. Артикул ulc682hdz обеспечивает надежную прокладку кабелей в условиях повышенной влажности и агрессивной среды благодаря прочному оцинкованному покрытию.

Назначение и область применения

Угол лестничный 45 градусов 80x200 R660 горячеоцинкованный используется для создания поворотов в кабельных трассах на уровне 45°. Он применяется в системах U5 Combitech для прокладки силовых и контрольных кабелей в помещениях и на открытых площадках. Подходит для объектов с высокой влажностью, химически активной средой, а также в промышленных зонах - на заводах, в энергообъектах, транспортных терминалах и коммунальных инженерных сетях.

Технические характеристики

• Материал: сталь с горячим цинкованием - устойчивость к коррозии до 30–50 лет
• Угол поворота: 45° - фиксированный, не регулируемый
• Размеры лотка: ширина 200 мм, высота 80 мм - совместим с лотками U5 Combitech этих габаритов
• Внутренний радиус изгиба: 600 мм - минимизирует перегиб кабелей при прокладке
• Толщина лонжерона: 1,5 мм - обеспечивает жесткость при нагрузке
• Тип профиля: перфорированный, открытый боковой профиль - удобство доступа к кабелям и вентиляция
• Перфорация боковой стенки: да - снижает массу, улучшает теплоотвод
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Цвет: серый - единый цветовой ряд с другими элементами серии U5 Combitech
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 - работает при температуре от –60C до +40C, включая влажные и холодные условия
• Исполнение: без соединительного разъема - требует внешнего крепления
• Поддержка длинных пролетов: да - допускает установку с увеличенными интервалами между опорами
• Широкодиапазонное исполнение: да - совместим с различными типами кабелей и проводов

Совместимость и монтаж

Угол лестничный 45 градусов 80x200 R660 горячеоцинкованный совместим исключительно с лотками серии U5 Combitech, имеющими высоту 80 мм и ширину 200 мм. Монтаж выполняется с помощью болтов или саморезов через отверстия в лонжеронах. Для сборки трассы требуется выравнивание по уровню и точное соответствие радиуса изгиба. Отсутствие встроенного соединительного разъема требует использования дополнительных крепежных элементов - например, планок или кронштейнов. Не рекомендуется применять с лотками других серий или с другим шагом перфорации.

Безопасность и стандарты

Элемент соответствует требованиям пожарной безопасности (огнестойкость), имеет класс защиты IP67 по степени герметичности (при условии правильной сборки всей трассы). Климатические показатели (УХЛ, ХЛ1) подтверждают работоспособность в суровых условиях. Произведён в соответствии с ГОСТ Р 50571 и нормами IEC 61537 для кабельных систем.

Преимущества

• Горячее цинкование гарантирует долгую службу без ржавчины - особенно важно в сырых и агрессивных средах
• Плавный изгиб с радиусом 600 мм снижает риск механического повреждения кабелей при протяжке
• Перфорированный профиль уменьшает вес и упрощает обслуживание - можно легко проверить состояние кабелей без демонтажа
• Огнестойкость и широкий температурный диапазон делают его пригодным для использования в любых промышленных условиях
• Единая система U5 Combitech обеспечивает быстрое сочетание с другими компонентами - лотками, переходниками, креплениями

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтальных изменений направления
• Требует обязательного крепления к несущим конструкциям; самостоятельная устойчивость отсутствует
• Не совместим с лотками другой высоты (например, 100 мм или 150 мм)
• Не рассчитан на механические удары или динамические нагрузки - не следует использовать как несущую платформу
• При использовании вне помещений необходимо контролировать уровень осадков - хотя покрытие устойчиво, длительное скопление воды в нижней части может вызвать коррозию в местах стыков

Примеры использования

• Прокладка кабелей в цехах металлургических заводов с высокой влажностью воздуха
• Обход препятствий в кабельных каналах тепловых электростанций
• Формирование маршрута трассы в подземных тоннелях метрополитена
• Создание наклонных участков в системах автоматизации на пищевых производствах
• Монтаж в наружных распределительных пунктах с воздействием атмосферных осадков

Практические советы

• При выборе угла убедитесь, что ширина и высота вашего лотка точно соответствуют 200×80 мм - иначе возможны щели и потеря жесткости
• При прокладке кабелей используйте смазку для снижения трения - особенно при большом количестве проводов внутри
• Закрепляйте угол каждые 1,5–2 метра, даже если указано «допуск для больших расстояний» - так повысится устойчивость всей трассы
• Проверьте внутренний радиус перед запуском кабелей - слишком плотный изгиб может повредить изоляцию
• При работе в холодном климате (УХЛ, ХЛ1) избегайте резких ударов при монтаже - сталь становится более хрупкой при низких температурах
• Для продления срока службы периодически осматривайте места стыков - там чаще всего начинается коррозия, если есть микроскопические повреждения покрытия
