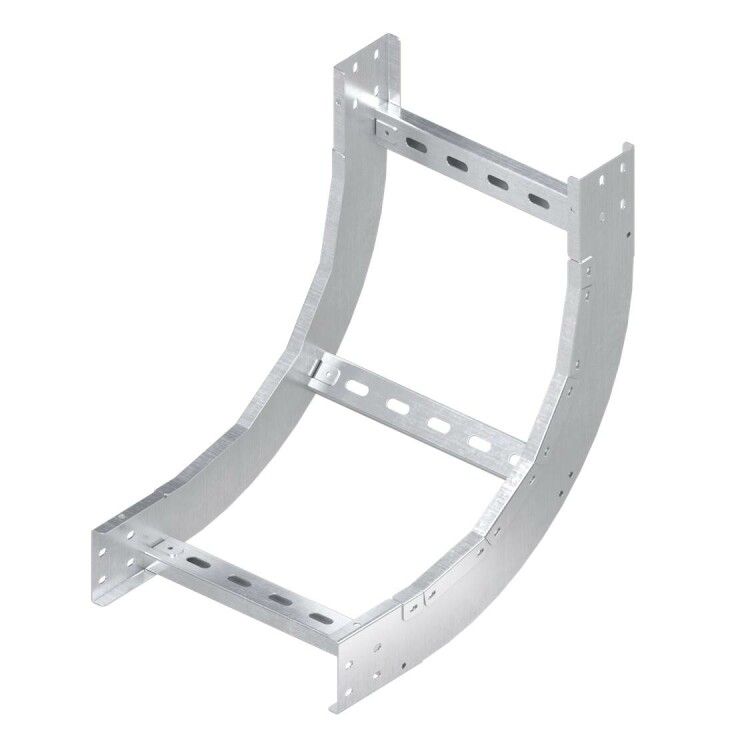

Угол лестничный вертикальный внутренний 90 градусов 80х200, R600, горячеоцинкованный | ULID682HDZ DKC ДКС

Угол лестничный вертикальный внутренний 90 градусов 80х200, R600, горячеоцинкованный от DKC (ДКС) - элемент для организации поворотов кабельных трасс в вертикальной плоскости. Артикул ulid682hdz из серии U5 Combitech предназначен для прокладки силовых и слаботочных кабелей в местах, где требуется жесткий поворот на 90° с сохранением минимального радиуса изгиба.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы внутри зданий - например, при переходе между этажами, в шахтах лифтов, за потолочными или стеновыми панелями. Подходит для систем, требующих защиты кабелей от механических воздействий и внешней среды. Применяется в офисах, жилых домах, промышленных объектах, больницах и школах.

Технические характеристики

• Тип: Вертикальный внутренний угол
• Угол поворота: 90°
• Размеры: ширина 200 мм, высота 80 мм
• Внутренний радиус: 600 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: сталь с горячим цинкованием - устойчивость к коррозии даже во влажных условиях
• Покрытие: горячий цинк - толстый защитный слой, соответствует ГОСТ 14771
• Цвет: серый
• Огнестойкость: да - материал не поддерживает горение, выдерживает температурные нагрузки до предела нормированного класса
• Исполнение: без соединительного разъёма - монолитная конструкция, требует фиксации к крепежным элементам

Совместимость и монтаж

Угол совместим с кабельными лестницами и коробами серии U5 Combitech от DKC. Монтаж осуществляется с помощью болтов, хомутов или кронштейнов, закрепляемых к несущим конструкциям. Учитывайте посадочные отверстия - они расположены по периметру корпуса, шаг крепления рассчитан под стандартные крепежи M6–M8. Для герметичности в местах стыков рекомендуется использовать уплотнители, если система работает в помещениях с повышенной влажностью.

Безопасность и стандарты

Изделие соответствует требованиям безопасности по ГОСТ Р 50571.5.52 и IEC 61537. Горячее цинкование гарантирует долговечность в агрессивных средах. Огнестойкость позволяет применять угол в системах, где важна противопожарная целостность трассы - например, в эвакуационных коридорах или кабельных шахтах.

Преимущества

• Плавный радиус 600 мм снижает риск повреждения кабелей при протяжке - особенно важно для многожильных и чувствительных проводов
• Горячее цинкование увеличивает срок службы в сравнении с холодным цинком - не требует ремонта в течение 15+ лет в типовых условиях
• Монолитная конструкция исключает возможность расхождения деталей при вибрации или термических деформациях
• Подходит для установки вблизи металлических конструкций - не вызывает электрохимической коррозии

Ограничения применения

• Не предназначена для наружной эксплуатации без дополнительной защиты - хотя цинк устойчив, длительное воздействие осадков и солевых брызг может снизить срок службы
• Не подходит для кабелей с наружным диаметром более 45 мм - из-за ограниченного внутреннего прохода
• Отсутствие соединительного разъёма требует точного расчета длины участков перед монтажом - нельзя просто “прикрутить” к существующей трассе без подготовки

Примеры использования

• Переход кабельной трассы с первого этажа на второй через технологический канал
• Формирование вертикального канала в шахте лифта для питания автоматики
• Обвод кабелей вокруг колонн в подвальных помещениях с ограниченным пространством
• Заведение силовых кабелей в распределительные щиты с нижним вводом

Практические советы

• Перед монтажом проверьте, что внутренний радиус 600 мм достаточен для вашего типа кабеля - для кабелей с малым радиусом изгиба (например, YDY) он оптимален; для крупных силовых кабелей (АВВГ 3×240) возможны трудности с протяжкой
• При использовании в сырых помещениях (подвалы, парковки) дополнительно смажьте места контакта с крепежом антикоррозийной смазкой
• Не используйте этот угол как несущую конструкцию - он не рассчитан на вес кабелей, только на их направление
• При комплектации системы с другими элементами U5 Combitech - все детали должны иметь одинаковое покрытие (горячее цинкование), чтобы избежать гальванической коррозии
