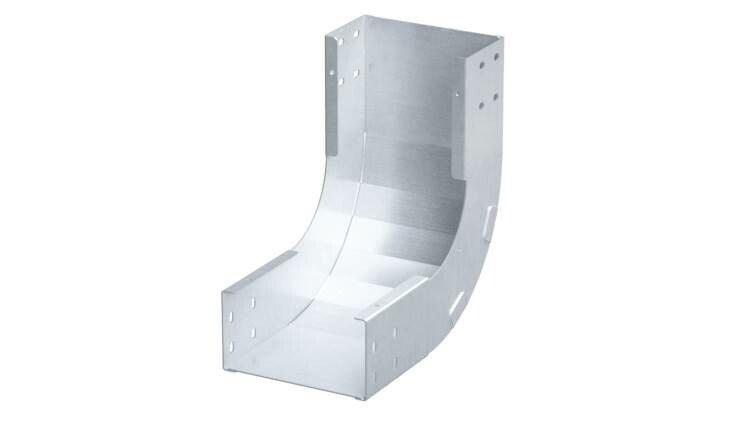

Угол листовой вертикальный внутренний 90 градусов 150х200, R600, горячеоцинкованный | USID652HDZ DKC ДКС

Угол листовой вертикальный внутренний 90 градусов 150х200, R600, горячеоцинкованный от DKC (ДКС) - компонент для организации вертикальных поворотов кабельных трасс в электроустановках. Артикул usid652hdz из серии U5 Combitech предназначен для прокладки силовых и слаботочных кабелей в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы на 90° внутри зданий или на открытых участках, где требуется сохранить целостность защиты кабелей. Подходит для монтажа в шахтах, коробах, каналах, траншейных системах. Применяется в промышленных объектах, жилых комплексах, энергообъектах - там, где важна надёжная защита проводов от механических воздействий и коррозии.

Технические характеристики

• Тип: Вертикальный внутренний угол
• Угол поворота: 90°
• Материал: Сталь с горячим цинкованием
• Покрытие: Горячий цинк - защитный слой толщиной более 45 мкм
• Размеры: Высота 150 мм, ширина 200 мм
• Внутренний радиус закругления: 600 мм
• Исполнение: Без предустановленных соединительных элементов
• Цвет: Серый

Совместимость и монтаж

Угол совместим с другими элементами серии U5 Combitech от DKC, включая прямые секции, переходники и крышки. Для сборки трассы используются болты, хомуты или специальные фиксаторы, которые выбираются отдельно. Монтаж выполняется на опорные конструкции с шагом не более 1,5 м. Учитывайте внутренний радиус 600 мм - он определяет минимальный допустимый радиус изгиба кабеля, чтобы не повредить изоляцию. Кабели с внешним диаметром до 80 мм проходят без затруднений.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и EN 61537 для кабельных каналов. Горячее цинкование обеспечивает долговечную антикоррозийную защиту, что позволяет использовать угол в помещениях с повышенной влажностью (класс IP54 и выше при правильной герметизации системы). Соответствие стандартам гарантирует безопасность при эксплуатации в электрощитовых и производственных зонах.

Преимущества

• Горячее цинкование защищает металл от ржавчины даже при повреждении покрытия во время монтажа
• Плавный радиус 600 мм снижает нагрузку на кабель при протяжке, исключает перегибы
• Стальная основа выдерживает механические нагрузки при установке и последующей эксплуатации
• Серый цвет не требует окраски после монтажа - готов к использованию сразу

Ограничения применения

Не предназначена для прокладки в местах с постоянным контактом с открытым огнем или температурой выше +80 C. Не рекомендуется применять в качестве несущего элемента для тяжелых кабельных bundles свыше 15 кг/м. Отсутствие соединительных элементов требует самостоятельного подбора крепежа - не является самодостаточным решением.

Примеры использования

• Переход кабельной трассы между этажами в многоквартирном доме через шахту
• Поворот трассы в распределительном щите от горизонтального канала к вертикальному стояку
• Обвод кабелей вокруг колонн или трубопроводов в промышленных цехах
• Монтаж в подвальных помещениях с высокой влажностью - например, насосных станциях

Практические советы

• При выборе угла проверьте соответствие внутреннего радиуса (R600) минимальному радиусу изгиба используемых кабелей - это предотвращает повреждение изоляции
• Для удобства протяжки смажьте внутреннюю поверхность уголка графитовой смазкой перед укладкой кабелей
• Фиксируйте угол к несущей конструкции двумя точками крепления - один на нижней части, второй на боковой стенке
• При работе в агрессивной среде (например, в химических цехах) дополнительно уплотните стыки с помощью термостойких силиконовых прокладок
• Артикул usid652hdz совместим с крышками и заглушками серии U5 Combitech - заказывайте комплектующие заранее
