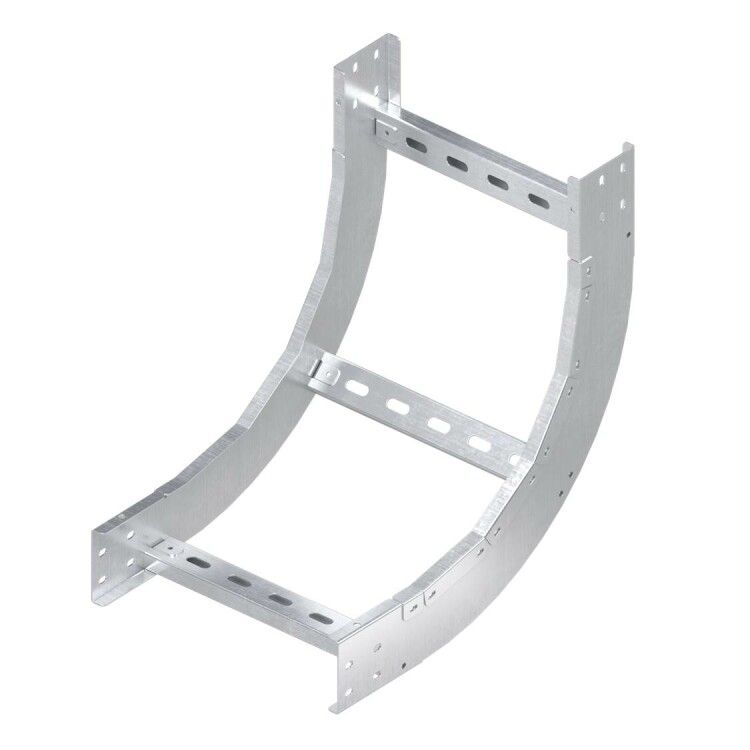

Угол лестничный вертикальный внутренний 90 градусов 100х800, R600, горячеоцинкованный | ULID618HDZ DKC ДКС

Угол лестничный вертикальный внутренний 90 градусов 100х800, радиус изгиба 600 мм, горячеоцинкованный от DKC (ДКС) в исполнении U5 Combitech предназначен для организации безопасного и плавного перехода кабельных трасс в вертикальной плоскости. Артикул ulid618hdz подходит для прокладки силовых и слаботочных кабелей на объектах с повышенными требованиями к долговечности и огнестойкости.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы внутри зданий под углом 90° в вертикальной плоскости. Его внутреннее исполнение позволяет кабелям мягко поворачивать, снижая риск механических повреждений изоляции. Применяется в системах лестничных лотков при прокладке проводов между этажами - например, в жилых домах, офисах, больницах и промышленных объектах.

Технические характеристики

• Тип: Вертикальный внутренний угол
• Угол поворота: 90°
• Размеры: ширина 800 мм, высота 100 мм
• Внутренний радиус изгиба: 600 мм - обеспечивает минимальную нагрузку на кабели при прохождении через поворот
• Материал: сталь с горячим цинкованием
• Покрытие: горячий цинк - защищает от коррозии даже при воздействии влаги и химических сред
• Цвет: серый
• Огнестойкость: да - соответствует требованиям к негорючим элементам электроустановок
• Исполнение: без соединительных разъёмов - требует фиксации к основному лотку болтовым соединением

Совместимость и монтаж

Угол совместим с лестничными лотками серии U5 Combitech от DKC (ДКС) шириной 800 мм. Для установки требуется закрепить его к двум участкам лотка - входному и выходному - с помощью болтов или самонарезающих винтов. Монтаж выполняется после сборки прямых секций. Учитывайте, что внутренний радиус 600 мм определяет минимальный допустимый радиус изгиба кабеля - не используйте кабели с меньшим допустимым радиусом изгиба.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для кабельных систем в помещениях. Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C4 по ISO 12944. Огнестойкость подтверждает возможность применения в системах, где запрещено использование горючих материалов.

Преимущества

• Плавный изгиб с радиусом 600 мм снижает усилия при протяжке кабелей и предотвращает перегибы
• Горячее цинкование увеличивает срок службы до 25+ лет даже во влажных условиях
• Огнестойкость позволяет использовать в эвакуационных маршрутах и местах с высокими требованиями к пожарной безопасности
• Стандартные размеры обеспечивают совместимость с большинством лотков серии U5 Combitech

Ограничения применения

• Не предназначена для наружной эксплуатации без дополнительной защиты от осадков и УФ-излучения
• Не рекомендуется применять с кабелями, имеющими минимальный радиус изгиба менее 600 мм - возможны повреждения жил
• Отсутствие соединительных разъёмов требует дополнительных крепёжных элементов и времени на монтаж
• Подходит только для лотков шириной 800 мм - несовместим с другими размерами без адаптеров

Примеры использования

• Переход кабельной трассы между этажами в многоэтажном жилом комплексе
• Прокладка силовых кабелей от распределительного щита на первом этаже к оборудованию на втором
• Обустройство кабельных путей в медицинских учреждениях, где важна надёжность и огнестойкость
• Лестничные клетки в административных зданиях с необходимостью маскировки трассы вдоль стен

Практические советы

• Перед монтажом проверьте, чтобы внутренний радиус 600 мм соответствовал требованиям всех типов кабелей в трассе - особенно многожильных и с толстой изоляцией
• Используйте антивибрационные прокладки между углом и металлическим корпусом лотка для снижения шума при эксплуатации
• При необходимости замены или модификации системы - этот угол можно демонтировать без повреждения смежных секций
• Артикул ulid618hdz от DKC (ДКС) легко найти в каталогах по параметрам: ширина 800 мм, радиус 600 мм, оцинковка, огнестойкий - это гарантирует правильный заказ
