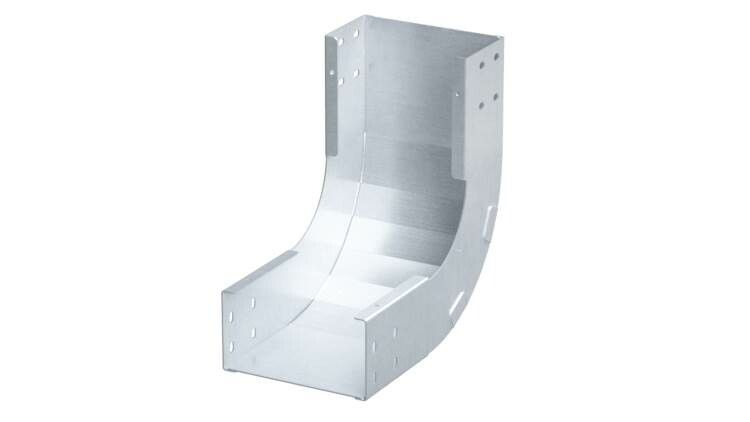

Угол листовой вертикальный внутренний 90 градусов 100х800, R600, горячеоцинкованный | USID618HDZ DKC ДКС

Угол листовой вертикальный внутренний 90 градусов 100х800, R600, горячеоцинкованный от DKC (ДКС), артикул usid618hdz, предназначен для организации поворотов кабельных трасс в вертикальной плоскости с сохранением целостности изоляции проводов и удобства протяжки.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы на 90° внутри зданий или на объектах промышленного назначения. Подходит для прокладки силовых, контрольных и слаботочных кабелей в каналах, лотках и коробах. Применяется в системах распределения электроэнергии на заводах, в офисных комплексах, жилых домах и других объектах, где требуется организовать вертикальный поворот трассы с минимальным усилием при протяжке.

Технические характеристики

• Тип: Вертикальный внутренний угол
• Угол поворота: 90°
• Материал: Сталь с горячим цинкованием
• Покрытие: Горячий цинк - защищает от коррозии даже при механических повреждениях
• Высота: 100 мм
• Ширина: 800 мм
• Внутренний радиус: 600 мм - обеспечивает плавный переход для кабелей, снижает риск перегиба
• Исполнение: Без соединительного элемента - требует самостоятельного крепления к основному лотку
• Цвет: Серый - соответствует цвету стандартных оцинкованных изделий

Совместимость и монтаж

Угол совместим с лотками и коробами серии U5 Combitech от DKC, имеющими аналогичную ширину 800 мм и высоту 100 мм. Для установки необходимо закрепить его к основному участку трассы с помощью саморезов, болтов или сварки - в зависимости от типа системы. Учитывайте, что отсутствие встроенного соединительного элемента требует точного выравнивания и фиксации. Монтаж выполняется после сборки прямых участков трассы. Радиус 600 мм позволяет безопасно протягивать кабели с внешним диаметром до 40–45 мм без повреждения изоляции.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к металлическим кабельным системам для промышленного использования. Горячее цинкование соответствует ГОСТ 14771-76 и обеспечивает долговечность в условиях повышенной влажности и агрессивной среды. Соответствует нормам пожарной безопасности для кабельных трасс в помещениях класса К1–К3.

Преимущества

• Плавный внутренний радиус 600 мм снижает нагрузку на кабели при протяжке, исключает перегибы и повреждения изоляции
• Горячее цинкование гарантирует защиту от коррозии на срок более 25 лет, даже при царапинах и механическом воздействии
• Стандартные размеры (100×800 мм) обеспечивают совместимость с большинством лотков серии U5 Combitech
• Простая форма без лишних деталей ускоряет монтаж и снижает стоимость комплектации

Ограничения применения

• Не предназначена для наружной эксплуатации без защиты от осадков - хотя покрытие устойчиво, длительное воздействие воды может вызвать образование белого налета (цинковые побочные продукты)
• Не рекомендуется использовать в местах с частыми вибрациями без дополнительной фиксации - возможен люфт при недостаточном креплении
• Радиус 600 мм не подходит для кабелей с большим минимальным допустимым радиусом изгиба (например, многожильные оптоволоконные или специализированные кабели с жесткой броней)
• Отсутствие соединительных элементов требует дополнительных расходов на крепеж и время на монтаж

Примеры использования

• Переход кабельной трассы с уровня пола на уровень потолка в серверной комнате
• Поворот трассы между этажами в многоэтажном здании через шахту
• Обход колонн и инженерных коммуникаций в производственных цехах
• Подключение распределительных щитов, расположенных на разных уровнях

Практические советы

• Перед монтажом проверьте соответствие внутреннего радиуса (600 мм) минимальному радиусу изгиба используемых кабелей - указывается в паспорте изделия
• Фиксируйте угол минимум в двух точках: у начала и у конца поворота - чтобы избежать прогиба под весом кабелей
• При использовании с другими сериями лотков - убедитесь, что ширина 800 мм и высота 100 мм точно совпадают
• Для тяжелых кабельных bundles (более 15 кг/м) рекомендуется усиливать крепление анкерными болтами
• При необходимости можно дополнительно окрасить поверхность порошковой краской - предварительно обезжирив и зашлифовав цинк
