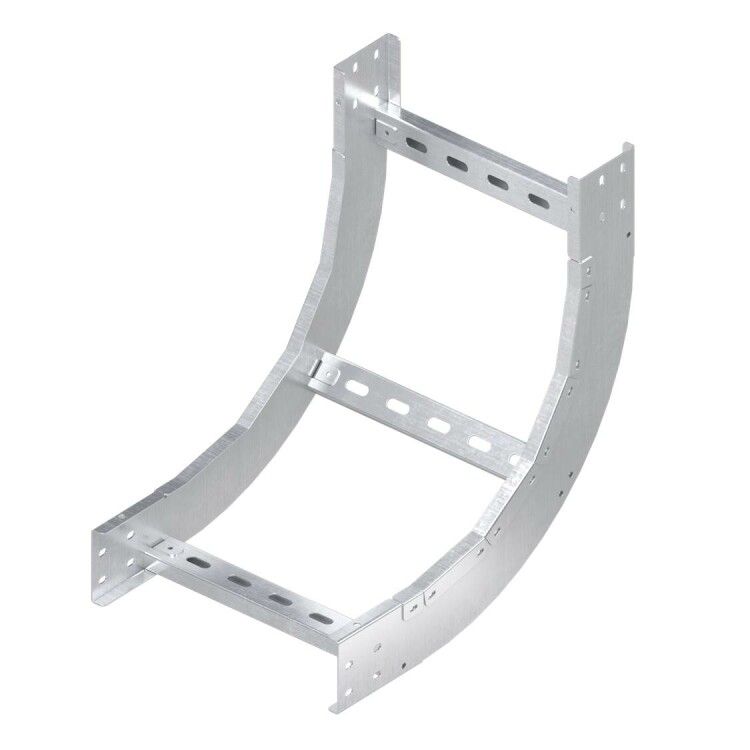

Угол вертикальный внутренний 90 градусов, 100х200 R300 в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа - LH1320K ДКС

Угол вертикальный внутренний 90 градусов, 100х200 R300 в комплекте с крепежными элементами и соединительными пластинами DKC — это элемент системы лестничных лотков DKC, предназначенный для изменения направления кабельной трассы на 90° вверх, сохраняя целостность проводки и обеспечивая доступ к кабелям. Артикул lh1320k соответствует серии L5 Combitech.

Назначение и область применения

Изделие используется для создания вертикального поворота в системах кабельных лотков с высотой борта 100 мм и шириной основания 200 мм. Применяется там, где требуется изменить траекторию трассы с горизонтального на вертикальный участок — например, при переходе кабелей с этажа на этаж, через перекрытия или вдоль стен. Подходит для прокладки силовых, слаботочных и коммуникационных кабелей в промышленных зонах, офисах, серверных, энергообъектах.

Технические характеристики

• Тип: Вертикальный внутренний угол
• Угол изгиба: 90°
• Размеры: Высота 100 мм, ширина 200 мм
• Внутренний радиус поворота: 300 мм — позволяет безопасно прокладывать кабели без перегибов
• Материал: Сталь оцинкованная по методу Сендзимира — равномерное покрытие цинком, повышенная коррозионная стойкость
• Покрытие: Серый цвет, матовая поверхность
• Тип профиля: Открытый, перфорированный — удобен для фиксации кабелей и установки креплений
• Огнестойкость: Да — материал не поддерживает горение, соответствует требованиям пожарной безопасности

Совместимость и монтаж

Угол совместим с лотками серии L5 Combitech от DKC, имеющими те же габариты (100×200 мм). Монтаж осуществляется с использованием входящих в комплект соединительных пластин и крепежных элементов. Для сборки необходимо:

• Выровнять торцы лотков перед присоединением
• Закрепить углы болтами через перфорацию — шаг отверстий стандартизирован под крепеж серии L5
• Не допускать перекосов при стыковке — это снижает риск повреждения кабелей при протяжке

Радиус 300 мм требует соблюдения минимального радиуса изгиба кабелей — проверьте соответствие кабелей нормам ГОСТ 31946 и IEC 60228.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: материал не распространяет пламя и не выделяет токсичных веществ при нагреве. Произведено из стали, оцинкованной по методу Сендзимира — что гарантирует долговечность даже в условиях повышенной влажности. Соответствует общим стандартам для кабельных систем в промышленном применении.

Преимущества

• Готовый комплект — не нужно докупать крепеж и пластины отдельно
• Оцинковка по Сендзимиру — устойчивость к коррозии выше, чем у обычного цинкования
• Перфорированный профиль — возможность фиксации кабелей, креплений и маркировки прямо на корпусе
• Чёткая геометрия — точные размеры обеспечивают плотную стыковку без зазоров
• Огнестойкость — подходит для объектов с жёсткими требованиями к пожарной безопасности

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты — хотя оцинковка устойчива, длительный контакт с осадками и химически активной средой может снизить срок службы
• Не использовать для нагрузок свыше 100 кг/м — максимальная механическая нагрузка рассчитана на стандартные кабельные массивы, не на тяжёлые трубопроводы или оборудование
• Не подходит для систем с радиусом поворота менее 300 мм — меньшие радиусы вызывают перегибы кабелей и выход из строя изоляции

Примеры использования

• Подключение кабельных лотков между этажами в многоэтажных зданиях
• Обход колонн и инженерных шахт в производственных цехах
• Прокладка кабелей от распределительных щитов до оборудования на верхних уровнях
• Системы автоматизации на заводах, где требуется надёжная и открытая маршрутизация сигналов

Практические советы

• При выборе учитывайте посадочные размеры — лоток должен точно совпадать с 100×200 мм, иначе возникнет люфт
• Перед монтажом проверьте, чтобы все отверстия в профиле были свободны — забитые отверстия затруднят крепление
• Для длинных трасс используйте несколько таких углов — не рекомендуется делать более двух последовательных поворотов подряд без прямых участков
• При работе в помещениях с высокой влажностью (например, холодильные камеры) дополнительно смажьте места стыков антикоррозийным составом
• Артикул lh1320k — единственный вариант этого типа в серии L5 Combitech; другие модели DKC имеют иные габариты
