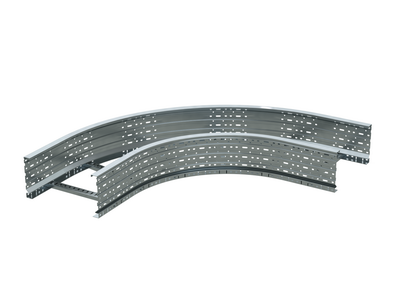

Угол лестничный 90 градусов 100x800, горячий цинк | ULD618HDZ DKC ДКС

Угол лестничный 90 градусов 100x800 горячеоцинкованный от DKC (ДКС), артикул uld618hdz, предназначен для организации поворотов кабельных трасс в системе U5 Combitech. Он обеспечивает плавный переход на 90° в горизонтальной плоскости, сохраняя целостность кабелей и оптимально используя внутренний объем.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы под прямым углом внутри лестничного лотка. Подходит для прокладки силовых, сигнальных и управляющих кабелей в помещениях с высокой влажностью, на открытых площадках, в промышленных зонах и на объектах с агрессивной средой. Применяется в комплексе с другими элементами системы U5 Combitech - например, с лотками шириной 800 мм и высотой борта 100 мм.

Технические характеристики

• Угол поворота: 90°
• Размеры: ширина 800 мм, высота 100 мм
• Внутренний радиус изгиба: 600 мм
• Материал: сталь с горячим цинкованием
• Покрытие: горячее цинкование - защита от коррозии
• Тип профиля: перфорированный, с открытой боковой стенкой
• Исполнение: без соединительных разъёмов
• Огнестойкость: соответствует требованиям
• Цвет: серый
• Поддержка длинных участков: да - возможно использование на протяжённых трассах

Совместимость и монтаж

Угол лестничный 90 градусов 100x800 горячеоцинкованный совместим исключительно с лотками системы U5 Combitech, имеющими высоту борта 100 мм и ширину 800 мм. Монтаж выполняется путём установки на готовую прямую секцию лотка - фиксация происходит через перфорацию с помощью болтов или саморезов. Соединительные разъёмы в комплект не входят; требуется самостоятельная фиксация с использованием стандартных крепёжных элементов системы U5 Combitech.

Безопасность и стандарты

Изделие имеет заявленную огнестойкость, что допускает его применение в системах, требующих соблюдения норм пожарной безопасности. Горячее цинкование соответствует ГОСТ 14771 и обеспечивает долговечную защиту от электрохимической коррозии. Сертификаты на продукцию доступны у производителя DKC (ДКС).

Преимущества

• Плавный изгиб с радиусом 600 мм снижает риск механического повреждения кабелей при прокладке
• Горячее цинкование гарантирует срок службы до 30–50 лет даже во влажной и агрессивной среде
• Легкий вес благодаря перфорированной конструкции упрощает транспортировку и монтаж
• Открытый профиль обеспечивает удобный доступ к кабелям для обслуживания
• Поддержка широкодиапазонного исполнения - подходит для трасс любой протяжённости

Ограничения применения

• Не предназначена для вертикальных поворотов - работает только в горизонтальной плоскости
• Совместима только с лотками U5 Combitech 100×800; не подходит для других систем или размеров
• Не рекомендуется для использования в местах постоянного воздействия открытого огня или температур выше +80 C
• Отсутствие встроенного соединительного механизма требует дополнительных крепёжных элементов

Примеры использования

• Поворот кабельной трассы вокруг колонны в производственном цехе
• Обход препятствий в подвале с высокой влажностью
• Прокладка кабелей между этажами в жилом доме с использованием лестничного лотка
• Формирование маршрута вдоль внешней стены здания с возможностью последующего расширения трассы

Практические советы

• Проверьте соответствие ширины и высоты вашего лотка - 800×100 мм - перед заказом. Несоответствие исключает совместимость.
• При монтаже на длинных трассах используйте дополнительные крепления каждые 1–1,5 метра для предотвращения провисания.
• Для защиты от конденсата в сырых помещениях комбинируйте этот угол с герметичными вводами и термоусадочными муфтами.
• Не применяйте в качестве несущего элемента - он служит только для формирования направления трассы.
• Запаситесь крепёжными элементами (болты, гайки, шайбы) подходящего размера - они не входят в комплект.
