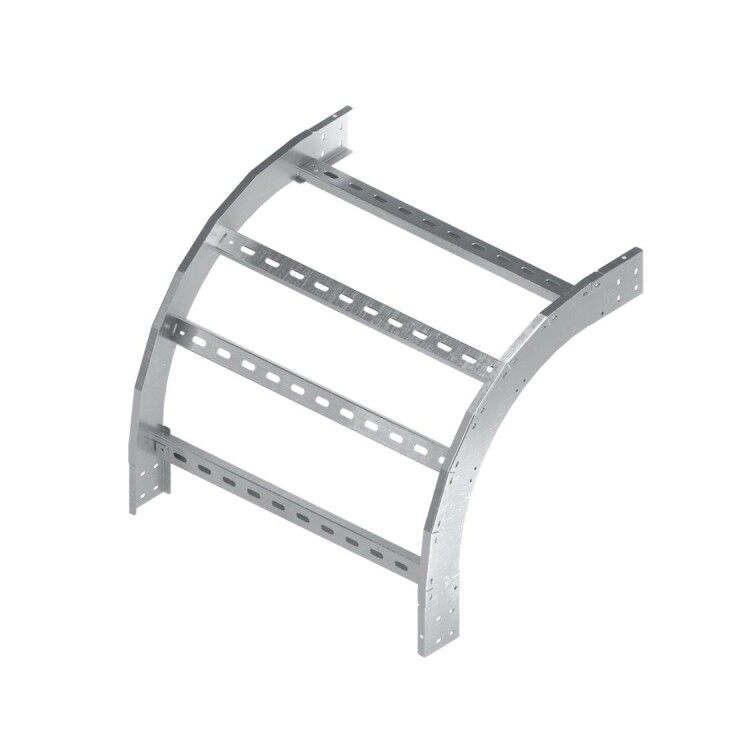

Угол лестничный вертикальный внешний 90 градусов 100х800, R600, горячеоцинкованный | ULOD618HDZ DKC ДКС

Угол лестничный вертикальный внешний 90 градусов 100х800, R600, горячеоцинкованный от DKC (ДКС) - элемент лестничного канала для организации вертикального поворота кабельной трассы под прямым углом. Артикул ulod618hdz предназначен для прокладки силовых и слаботочных кабелей в зданиях с жесткими требованиями к защите от коррозии.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы в вертикальной плоскости на 90° с внешним изгибом. Подходит для монтажа в шахтах, лифтовых ходах, технических этажах и других местах, где требуется плавный переход между горизонтальными участками лестничного канала. Применяется в коммерческих, промышленных и жилых объектах, особенно там, где важна долговечность и защита от влаги.

Технические характеристики

• Тип: Вертикальный внешний угол
• Угол поворота: 90°
• Размеры: Высота 100 мм, ширина 800 мм
• Внутренний радиус изгиба: 600 мм
• Материал: Сталь с горячим цинкованием
• Покрытие: Горячий цинк - защита от коррозии в агрессивных средах
• Цвет: Серый
• Исполнение: Без соединительных разъемов - требует фиксации к другим элементам канала болтами или сваркой

Совместимость и монтаж

Угол совместим с лестничными каналами серии U5 Combitech от DKC. Монтируется путём приваривания или крепления к смежным секциям с помощью болтов и гаек. Учитывайте внутренний радиус 600 мм - он определяет минимальный допустимый радиус изгиба кабеля, чтобы не повредить изоляцию. Для удобства сборки рекомендуется использовать комплектующие той же серии. Отсутствие встроенных разъёмов требует предварительной подготовки точек крепления.

Безопасность и стандарты

Произведён в соответствии с требованиями к электроустановкам и нормам защиты металлических конструкций от коррозии. Горячее цинкование соответствует ГОСТ 14771-76. Не содержит токсичных покрытий, безопасен для эксплуатации в помещениях с людьми.

Преимущества

• Горячее цинкование обеспечивает длительную защиту от ржавчины даже во влажных и агрессивных средах
• Плавный изгиб с радиусом 600 мм снижает механическую нагрузку на кабели при протяжке
• Стандартные размеры позволяют легко интегрировать в существующие системы лестничных каналов
• Не требует специальных инструментов для установки - работает с обычными крепёжными элементами

Ограничения применения

• Не предназначена для использования в условиях постоянного погружения в воду - хотя цинк защищает от влаги, она не является герметичным решением
• Отсутствие соединительных разъёмов усложняет быстрый демонтаж - требуется доступ к крепёжу
• Подходит только для систем с шириной канала до 800 мм; несовместим с более узкими или широкими профилями
• Не рекомендуется применять в качестве несущего элемента - рассчитана только на вес кабелей, а не на нагрузки от оборудования

Примеры использования

• Переход кабельной трассы с первого этажа на второй в многоквартирном доме через шахту лифта
• Вертикальный поворот в техническом помещении промышленного цеха, где кабели идут от распределительного щита к оборудованию на нижнем уровне
• Обустройство маршрута для силовых кабелей в подземных парковках с повышенной влажностью

Практические советы

• При выборе убедитесь, что внутренний радиус 600 мм соответствует минимальному допустимому радиусу изгиба вашего кабеля - проверьте маркировку на проводе
• Для усиления надёжности крепления используйте антивибрационные прокладки между углом и поверхностью
• При работе в агрессивной среде (например, в бассейне или химическом цехе) дополнительно контролируйте целостность цинкового слоя после монтажа
• Артикул ulod618hdz - часть серии U5 Combitech; для сохранения единых параметров и совместимости заменяйте другие элементы этой же серии
