Угол листовой вертикальный внешний 90 градусов 100х800, R600, горячеоцинкованный | USOD618HDZ DKC ДКС

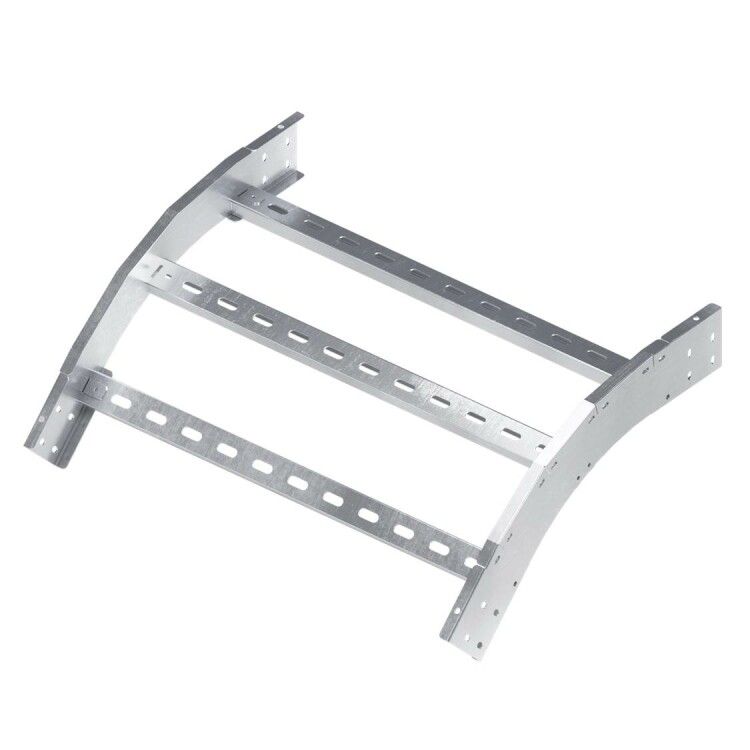

Угол листовой вертикальный внешний 90 градусов 100х800, R600, горячеоцинкованный от DKC (ДКС) - компонент для организации вертикальных поворотов кабельных трасс в электроустановках. Артикул usod618hdz из серии U5 Combitech предназначен для прокладки силовых и слаботочных кабелей в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы на 90° в вертикальной плоскости с внешним изгибом. Подходит для монтажа в шахтах, коробах, каналах и на фасадах зданий. Применяется в промышленных объектах, жилых комплексах, торговых центрах и на транспорте - там, где требуется надёжная защита кабелей и плавный переход между участками трассы.

Технические характеристики

• Тип: Вертикальный внешний угол
• Угол поворота: 90°
• Материал: Сталь с горячим цинкованием
• Покрытие: Горячий цинк - антикоррозийное покрытие толщиной более 45 мкм
• Высота: 100 мм
• Ширина: 800 мм
• Внутренний радиус: 600 мм - обеспечивает минимальное перегибание кабелей
• Исполнение: Без соединительных элементов - требует самостоятельного крепления
• Цвет: Серый

Совместимость и монтаж

Угол совместим с другими элементами серии U5 Combitech от DKC, включая прямые секции, тройники и крышки. Для установки используются саморезы, заклепки или сварка - в зависимости от типа основания. Учитывайте внутренний радиус 600 мм: он определяет минимально допустимый радиус изгиба кабелей внутри трассы. Кабели с большим наружным диаметром должны соответствовать этому значению, чтобы избежать повреждений изоляции. Монтаж выполняется после сборки всей трассы; угол крепится к смежным элементам с помощью болтов или хомутов.

Безопасность и стандарты

Горячее цинкование соответствует ГОСТ 14771-76 и ISO 1461 - обеспечивает долговечную защиту от коррозии. Конструкция не содержит острых кромок, снижает риск механического повреждения кабелей. Соответствует требованиям безопасности для электротехнических изделий в помещениях и на открытых площадках.

Преимущества

• Горячее цинкование гарантирует срок службы до 25 лет даже во влажной среде
• Плавный изгиб с радиусом 600 мм позволяет прокладывать кабели без усилия и риска повреждения
• Стальная конструкция выдерживает механические нагрузки и давление при монтаже
• Не требует дополнительной окраски - готов к использованию сразу после доставки

Ограничения применения

• Не предназначена для использования в местах с постоянным воздействием открытого огня или температур выше +80 C
• Не рекомендуется применять в качестве несущего элемента - не рассчитана на вес оборудования
• Отсутствие встроенных крепёжных элементов требует дополнительных расходов на крепёж и время на монтаж
• Радиус 600 мм не подходит для кабелей с малым радиусом изгиба (например, многожильные гибкие провода с диаметром менее 12 мм)

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в шахте лифта
• Обвод кабелей вокруг колонн в подземном паркинге
• Подключение распределительных щитов через стеновые проходы
• Прокладка кабелей вдоль фасада здания с изменением направления на 90°

Практические советы

• Перед монтажом проверьте соответствие наружного диаметра кабелей внутреннему радиусу 600 мм - используйте формулу: D_кабеля ≤ 2 × R / π ≈ 380 мм
• При группировке нескольких углов в одной трассе соблюдайте равномерный шаг крепления - каждые 1–1,5 метра
• Для защиты от попадания воды в стыки используйте герметик на основе силикона или термостойкий уплотнитель
• Артикул usod618hdz можно комбинировать с крышками U5 Combitech - они обеспечивают полную герметичность трассы
• Храните угол в сухом месте - хотя материал защищён цинком, длительный контакт с водой может вызвать белый налёт (циновую пыль), который не влияет на прочность, но требует очистки перед монтажом
