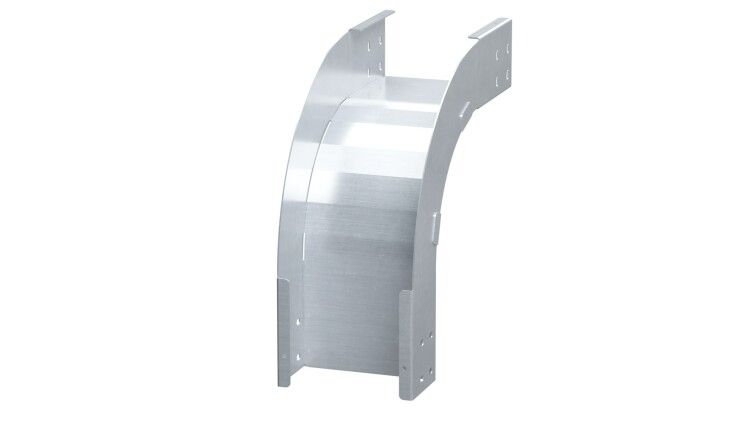

Угол вертикальный внешний 90 градусов 80х150, 1,5 мм, горячий цинк, в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа - SOM815KHDZ ДКС

Угол вертикальный внешний 90 градусов 80х150, 1,5 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC - это готовое решение для изменения направления кабельной трассы в вертикальной плоскости. Продукт совместим с лотками серии S5 Combitech, изготовлен из оцинкованной стали толщиной 1,5 мм и оснащен всем необходимым крепежом. Артикул som815khdz гарантирует точную замену оригинальных компонентов.

Назначение и область применения

Угол предназначен для создания поворотов на 90° в вертикальной плоскости при прокладке кабельных систем. Он используется там, где необходимо изменить направление лотка - например, при переходе с горизонтального участка на вертикальный стояк или между этажами. Подходит для установки в помещениях с повышенной влажностью, на производствах, в объектах ЖКХ, энергетике и автоматизации. Совместим исключительно с лотками серии S5 Combitech с высотой борта 80 мм и шириной основания 150 мм.

Технические характеристики

• Тип: Вертикальный внешний угол
• Угол изгиба: 90°
• Размеры: Высота 80 мм, ширина 150 мм
• Материал: Оцинкованная сталь
• Толщина стенки: 1,5 мм
• Покрытие: Горячий цинк - защищает от коррозии даже при механическом воздействии
• Цвет: Серый
• Огнестойкость: Да - соответствует требованиям пожарной безопасности для кабельных систем
• Широкодиапазонное исполнение: Да - позволяет использовать с различными моделями лотков S5 Combitech

Совместимость и монтаж

Угол som815khdz рассчитан исключительно на использование с лотками серии S5 Combitech. Недопустимо применение с другими сериями или аналогичными изделиями других производителей - несовпадение геометрии и системы фиксации приведёт к снижению прочности соединения.

Комплектация включает соединительные пластины и крепёжные элементы - всё необходимое для сборки без доп purchases. Монтаж выполняется путём совмещения кромок угла с торцами лотков, последующего закрепления болтами через предварительно подготовленные отверстия. Каждый элемент имеет метки для правильной ориентации - соблюдайте соответствие сторон.

Безопасность и стандарты

Изделие соответствует нормам пожарной безопасности: материал не распространяет горение и сохраняет целостность при температурном воздействии до уровня, требуемого для кабельных систем в зданиях. Покрытие «горячий цинк» обеспечивает долговечность в условиях агрессивной среды, включая перепады влажности и химически активные пары.

Преимущества

• Готовый комплект - не требуется докупать крепёж или пластины
• Оцинкование методом горячего цинкования - максимальная стойкость к коррозии, особенно важна во влажных и промышленных средах
• Толщина 1,5 мм - достаточна для жёсткости и выдерживания нагрузок от кабелей и проводов
• Огнестойкость - безопасно применять в местах с повышенными требованиями к пожарной защите
• Серый цвет - гармонирует с остальной продукцией серии S5 Combitech, не требует окраски после монтажа

Ограничения применения

• Не для горизонтальных поворотов - предназначен только для вертикальных изменений направления
• Запрещено использовать с лотками другой серии - несоответствие по форме и размерам крепёжных отверстий
• Не рекомендовано применение в условиях постоянного контакта с открытой водой или морской средой - хотя покрытие устойчиво, длительное погружение может вызвать эрозию
• Не предназначается для несущих функций - не воспринимает вес оборудования, только массу кабелей

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в распределительном щите
• Обход препятствий (например, трубопровода) внутри технологического корпуса
• Подключение кабельных трасс к оборудованию на втором уровне (этаже)
• Прокладка в подземных коллекторах, кабельных каналах, серверных комнатах

Практические советы

• Перед монтажом проверьте внутренние размеры лотка - он должен точно входить в угол без люфтов
• При использовании в сырых помещениях дополнительно контролируйте герметичность стыков - используйте термостойкий герметик, если есть риск попадания воды
• Не затягивайте крепёж слишком сильно - это может деформировать оцинкованную поверхность и нарушить антикоррозийный слой
• Артикул som815khdz всегда указывается в спецификациях проекта - сверьте его перед заказом, чтобы избежать замены на несовместимую модель
• Элемент можно легко демонтировать - при необходимости замены достаточно открутить два болта с каждой стороны
