Угол CD 90 вертикальный внеш. 90° 150/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми | 36803K DKC ДКС

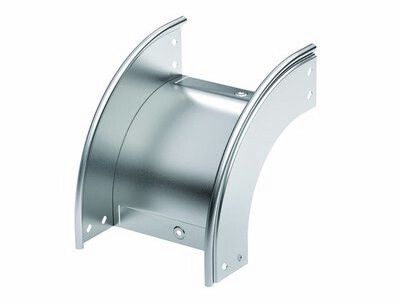

Угол для лотка вертикальный внешний 90 градусов 150х80 CD 90 в комплекте с крепежными элементами и соединительными пластинами - это элемент кабельной трассы серии S5 Combitech от DKC, предназначенный для организации вертикального поворота трассы под углом 90°. Благодаря плавному изгибу и готовому комплекту крепежа, он ускоряет монтаж и обеспечивает надежную фиксацию в системе.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы в вертикальной плоскости - например, когда необходимо перейти от горизонтального участка лотка к вертикальному стояку или смонтировать переход между этажами. Подходит для систем, где требуется сохранить целостность кабельной трассы без острых изгибов, которые могут повредить провода. Особенно эффективен в промышленных объектах, серверных помещениях, энергообъектах и на транспорте.

Технические характеристики

• Тип: вертикальный внешний угол
• Угол поворота: 90°
• Габариты: ширина 150 мм, высота 80 мм
• Внутренний радиус: 190 мм - обеспечивает плавный изгиб без перегибов кабеля
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм - достаточна для жесткости и долговечности
• Покрытие: цинк по технологии Сендзимира - равномерное, прочное, с повышенной коррозионной стойкостью
• Цвет: серый
• Перфорация: есть на боковой стенке и в основании - для удобного крепления к стене или потолку
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Исполнение изгиба: плавное - исключает зоны скопления кабелей и снижает риск механического повреждения

Совместимость и монтаж

Угол для лотка вертикальный внешний 90 градусов 150х80 CD 90 в комплекте с крепежными элементами и соединительными пластинами совместим с лотками серии S5 Combitech шириной 150 мм и высотой 80 мм. Крепление осуществляется через перфорированные отверстия на боковых стенках и основании. В комплекте уже предусмотрены соединительные пластины и крепеж - не требуются дополнительные элементы. Монтаж выполняется с помощью саморезов или заклепок. Установка возможна как на стенах, так и на потолочных конструкциях. Для точного выравнивания рекомендуется использовать уровень.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали, что гарантирует безопасность при эксплуатации в условиях повышенной влажности и агрессивной среды. Огнестойкость подтверждает соответствие нормам пожарной безопасности. Соответствует требованиям к кабельным трассам в промышленных и коммерческих объектах. Нет открытых острых кромок - минимизирует риск травм при обслуживании.

Преимущества

• Плавный внутренний радиус 190 мм предотвращает перегибы кабелей и снижает сопротивление протяжке
• Встроенные соединительные пластины и крепеж экономят время на сборке
• Оцинкование по методу Сендзимира увеличивает срок службы в сравнении с обычным цинком
• Перфорация в двух местах обеспечивает гибкую фиксацию - можно крепить как по бокам, так и снизу
• Поддерживается единая система S5 Combitech - все элементы взаимозаменяемы и стандартизованы

Ограничения применения

Не предназначен для использования вне системы S5 Combitech - несовместим с лотками других производителей или другой серии. Не рассчитан на нагрузки выше допустимых для лотков 150×80 мм - не следует нагружать сверх нормы. Не подходит для установки в условиях постоянного воздействия открытого огня или химически агрессивных паров - хотя оцинковка защищает от влаги, она не устойчива к кислотам и щелочам.

Примеры использования

• Переход от горизонтальной кабельной трассы на полу к вертикальному стояку в серверной комнате
• Обход колонны или оборудования в производственном цехе
• Монтаж кабельной трассы в многоэтажном офисном здании - переход между уровнями
• Системы автоматизации на конвейерах, где требуется изменение направления трассы под 90°

Практические советы

• Проверьте перед монтажом, что лотки, к которым будет присоединяться угол, имеют точно такие же габариты - 150×80 мм. Отклонение даже на 5 мм может нарушить герметичность и прочность соединения.
• Используйте крепеж, указанный в комплекте - он оптимизирован по длине и типу головки для данного профиля.
• При протяжке большого количества кабелей - не заполняйте угол более чем на 40–50% от объема, чтобы не затруднять дальнейшую замену или ремонт.
• Если монтируете в сыром помещении - дополнительно проверьте качество соединений; при необходимости используйте термоклеевые трубки на болтах.
• Артикул 36803k - единственный в линейке DKC с таким сочетанием параметров. Не путайте с аналогами других брендов - они могут иметь другие радиусы или толщину металла.
