Угол лестничный вертикальный внешний 90 градусов 100х200, R600, горячеоцинкованный | ULOD612HDZ DKC ДКС

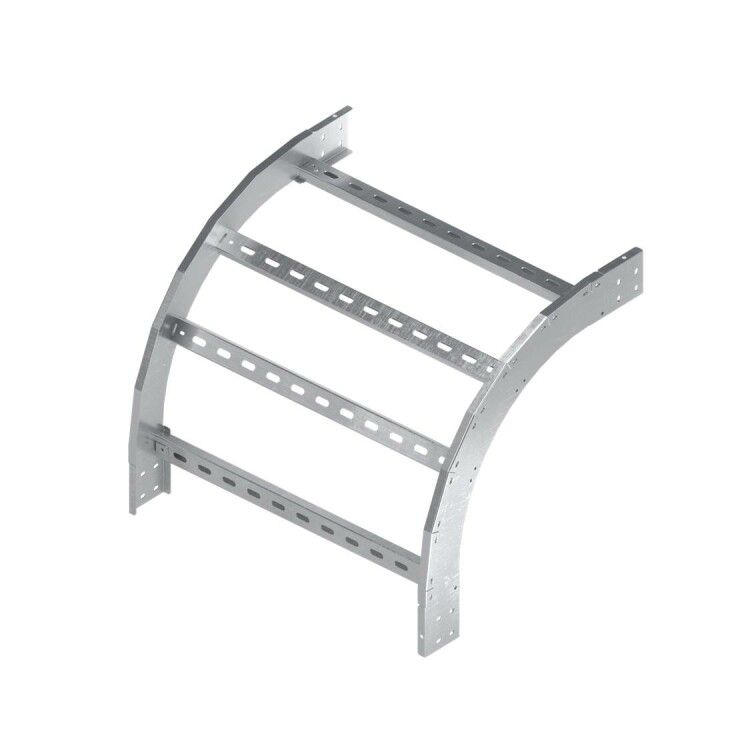

Угол лестничный вертикальный внешний 90 градусов 100х200, R600, горячеоцинкованный от DKC (ДКС) - элемент кабельного лотка, предназначенный для организации поворота трассы в вертикальной плоскости под прямым углом. Артикул ulod612hdz из серии U5 Combitech подходит для прокладки силовых и слаботочных кабелей в промышленных и коммерческих объектах.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы на 90° в вертикальной плоскости, когда необходимо перейти от горизонтального участка к вертикальному или наоборот. Подходит для установки в местах, где требуется сохранить целостность кабельной системы без резких изгибов. Применяется в системах кабельного лотка на заводах, в офисных зданиях, транспортных терминалах, энергообъектах и других помещениях с жесткими требованиями к прокладке проводов.

Технические характеристики

• Тип: Вертикальный внешний угол
• Угол поворота: 90°
• Размеры: ширина 200 мм, высота 100 мм
• Внутренний радиус: 600 мм - обеспечивает плавный переход для кабелей, снижает риск повреждения изоляции
• Материал: сталь с горячим цинкованием - защищает от коррозии в агрессивных средах
• Покрытие: горячий цинк - более прочное и долговечное, чем электроцинк
• Цвет: серый
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Исполнение: без соединительного разъема - требует крепления к другим элементам лотка болтами или сваркой

Совместимость и монтаж

Угол совместим с другими элементами серии U5 Combitech от DKC, имеющими аналогичную ширину (200 мм) и высоту (100 мм). Для монтажа используются стандартные крепежи - болты М8 или М10, в зависимости от нагрузки. Установка выполняется на опорные конструкции или к стенам/потолкам с помощью кронштейнов. Отсутствие встроенного соединительного разъема требует точного выравнивания при стыковке с прямыми участками лотка. Рекомендуется использовать герметик или уплотнители при монтаже в сырых или пыльных помещениях.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности благодаря огнестойкому исполнению. Горячее цинкование обеспечивает соответствие ГОСТ 14746 и ISO 1461 по защите стали от коррозии. Сертифицировано для работы в условиях повышенной влажности и химической активности среды.

Преимущества

• Плавный внутренний радиус 600 мм позволяет прокладывать кабели без перегибов, что продлевает срок службы изоляции
• Горячее цинкование увеличивает срок службы до 25+ лет даже в агрессивных средах
• Огнестойкость делает его безопасным для использования в общественных и промышленных зонах
• Стандартные размеры обеспечивают совместимость с большинством лотковых систем

Ограничения применения

• Не предназначен для использования в качестве самостоятельного несущего элемента - требует фиксации к основанию или другим частям лотка
• Не рекомендован для монтажа в условиях постоянного механического воздействия (например, удары, вибрация) без дополнительной защиты
• Запрещено применять в контакте с кислотными или щелочными растворами - цинк может разрушаться при длительном воздействии
• Отсутствие соединительного разъема усложняет сборку - требует наличия инструментов и времени на точную регулировку

Примеры использования

• Переход от горизонтального кабельного лотка к вертикальному стояку в производственном цехе
• Обход инженерных колонн в офисных зданиях при прокладке силовых кабелей
• Подключение распределительных щитов, расположенных на разных уровнях
• Прокладка кабелей между этажами через технологические шахты

Практические советы

• При выборе учитывайте посадочные размеры: ширина 200 мм и высота 100 мм должны точно совпадать с остальной частью лотка
• Для удобства монтажа предварительно соберите секцию на полу, затем поднимайте её на место
• Проверьте, чтобы внутренний радиус 600 мм был достаточным для максимального диаметра используемых кабелей - особенно многожильных или с крупными бронированными оболочками
• После монтажа проверьте свободный проход кабелей - они не должны задевать кромки угла
• Артикул ulod612hdz можно заказывать в комплекте с прямыми участками и другими углами серии U5 Combitech для унификации всей трассы
