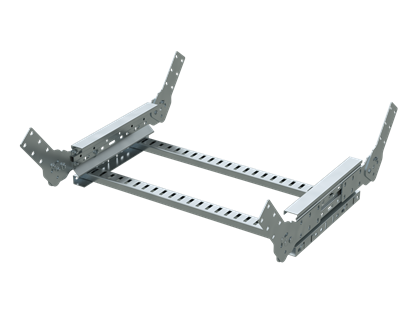

Угол вертикальный лестничный 80х600 мм горячеоцинкованный - ULF086HDZ ДКС

Угол вертикальный лестничный 80х600мм горячеоцинкованный DKC (ДКС) - аксессуар системы U5 Combitech, предназначенный для создания плавных вертикальных переходов в кабельных трассах. Продукт сочетает прочность стали с долговечностью горячего цинкования, обеспечивая надежную работу в агрессивных средах.

Назначение и область применения

Угол вертикальный лестничный 80х600мм горячеоцинкованный используется для изменения направления кабельной трассы в вертикальной плоскости - например, при переходе между этажами, на лестничных клетках или в технических шахтах. Подходит для прокладки силовых, сигнальных и телекоммуникационных кабелей в промышленных, коммерческих и жилых зданиях. Особенно эффективен там, где требуется гибкая адаптация трассы под существующую инфраструктуру.

Технические характеристики

• Материал: сталь оцинкованная (горячее цинкование методом погружения)
• Размеры: высота 80 мм, ширина 600 мм - соответствует лоткам U5 Combitech
• Толщина лонжерона: 1,5 мм
• Тип ступени: перфорированный профиль - снижает массу и улучшает теплоотвод
• Тип бокового профиля: открытый - удобен для быстрого доступа к кабелям
• Угол регулируемый - допускает установку под любым наклоном в пределах конструктивных возможностей
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 - работает при температуре от –40C до +40C, в условиях повышенной влажности и агрессивной среды
• Цвет: серый
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня
• Шарнирное крепление: да - обеспечивает свободное перемещение при сборке
• Исполнение: без соединительного разъема - требует внешнего крепления к лоткам
• Поддержка больших расстояний: да - выдерживает нагрузки при длинных участках трассы
• Широкодиапазонное исполнение: да - совместим с различными модификациями лотков U5 Combitech

Совместимость и монтаж

Угол вертикальный лестничный 80х600мм горячеоцинкованный DKC (ДКС) предназначен исключительно для использования с лотками серии U5 Combitech с параметрами 80×600 мм. Монтаж выполняется через шарнирное крепление - элемент фиксируется болтами к торцам лотков. Отсутствие встроенного соединительного разъема требует точной настройки положения перед окончательной затяжкой. Для обеспечения герметичности и механической устойчивости рекомендуется использовать комплектные крепежные элементы от DKC. Посадочные отверстия расположены с шагом, совпадающим с лотками U5 Combitech - замена крепежа сторонними изделиями может нарушить равномерность нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и коррозионной стойкости для промышленных систем кабельной инфраструктуры. Горячее цинкование обеспечивает защиту согласно ГОСТ 14799, срок службы покрытия - 30–50 лет в условиях нормальной и повышенной влажности. Климатические классы ОМ1/У1/УХЛ(1,5)/ХЛ1 подтверждают соответствие условиям эксплуатации в помещениях и на открытом воздухе, включая холодные регионы. Наличие огнестойкости делает продукт подходящим для объектов с особыми требованиями к пожарной безопасности.

Преимущества

• Регулируемый угол - позволяет точно адаптировать трассу под реальные условия монтажа без необходимости заказа нескольких типоразмеров
• Горячее цинкование - значительно увеличивает срок службы по сравнению с электроцинкованием, особенно в сырых и химически активных средах
• Перфорированная ступень - снижает вес конструкции, упрощает проводку кабелей и способствует естественной вентиляции
• Шарнирное крепление - ускоряет сборку, минимизирует усилия при выравнивании
• Совместимость с U5 Combitech - гарантирует точное соединение и отсутствие люфтов при сборке

Ограничения применения

• Не предназначен для использования вне системы U5 Combitech - несовместим с другими марками лотков, даже при одинаковых габаритах
• Не рассчитан на механические удары или динамические нагрузки - не применяется в местах с частыми вибрациями без дополнительной амортизации
• Запрещено использование в средах с постоянным контактом с кислотами, щелочами или солями морской воды - хотя цинк устойчив, длительный контакт с агрессивными веществами может вызвать локальное разрушение покрытия
• Не является герметичным элементом - не следует применять в качестве защиты от попадания жидкостей внутрь трассы

Примеры использования

• Прокладка кабелей между этажами в офисном здании через лестничную клетку
• Переход кабельной трассы с потолка на стену в производственном цехе
• Обход инженерных коммуникаций в техническом помещении с ограниченным пространством
• Монтаж в подвалах, коллекторах, наружных кабельных каналах с высокой влажностью

Практические советы

• Перед монтажом проверьте, что лотки U5 Combitech имеют ту же высоту (80 мм) и ширину (600 мм) - даже небольшие отклонения нарушают плотность соединения
• При регулировке угла используйте уровень - оптимальный наклон для кабелей - не более 45°, чтобы избежать проскальзывания
• Не перетягивайте болты при фиксации - это может деформировать перфорацию и снизить несущую способность
• Для трасс протяженностью более 15 метров рекомендуется устанавливать компенсационные элементы рядом с углом
• При использовании в условиях повышенной влажности периодически проверяйте состояние цинкового покрытия - при появлении белого налета (циновых продуктов) не требуется немедленная замена, но стоит усилить контроль
