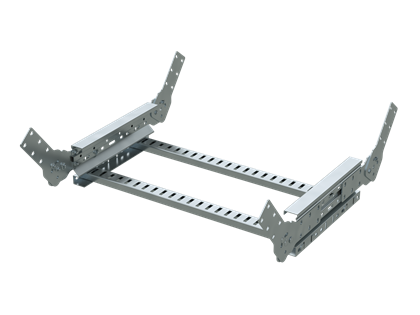

Угол вертикальный лестничный 80х500, цинк-ламельный | ULF085ZL DKC ДКС

Угол вертикальный лестничный 80х500 цинк-ламельный от DKC (ДКС) - это элемент кабельной трассы серии U5 Combitech, предназначенный для плавного изменения направления трассы в вертикальной плоскости. Артикул ulf085zl обеспечивает надежную фиксацию кабелей на лестничных участках с регулируемым углом наклона, сохраняя целостность изоляции и удобство монтажа.

Назначение и область применения

Угол вертикальный лестничный 80х500 цинк-ламельный используется для создания вертикальных переходов в кабельных трассах между этажами, шахтами, технологическими площадками. Применяется там, где требуется изменить направление трассы под любым углом - например, при прокладке кабелей в промышленных зонах, серверных помещениях, энергообъектах и объектах ЖКХ. Подходит для систем с большими расстояниями между опорами благодаря усиленной жесткости конструкции.

Технические характеристики

• Тип: Вертикальный лестничный угол
• Габариты: Высота 80 мм, ширина 500 мм
• Материал: Сталь оцинкованная
• Покрытие: Цинк-ламель (магниевая смола с цинковыми и алюминиевыми хлопьями)
• Тип ступени: Перфорированный профиль
• Боковой профиль: Открытый
• Крепление: Шарнирное, регулируемое по углу
• Огнестойкость: Да
• Цвет: Серый
• Исполнение: Без соединительного разъема
• Совместимость: Только с лотками серии U5 Combitech

Совместимость и монтаж

Угол вертикальный лестничный 80х500 цинк-ламельный совместим исключительно с лотками серии U5 Combitech, имеющими высоту борта 80 мм и ширину 500 мм. Монтаж выполняется через шарнирное крепление - угол можно установить под нужным углом наклона без дополнительных деталей. Крепится к основному лотку болтовыми соединениями по перфорированной кромке. Для сборки не требуются специальные инструменты - достаточно обычного гаечного ключа. Соединительный разъем не предусмотрен - необходимо использовать стандартные лотки U5 Combitech для продолжения трассы.

Безопасность и стандарты

Угол соответствует требованиям по огнестойкости и предназначен для работы в условиях повышенной пожарной нагрузки. Защитное покрытие цинк-ламель обеспечивает долговременную коррозионную стойкость даже в агрессивных средах. Несмотря на открытое исполнение, конструкция не имеет острых кромок, снижая риск повреждения кабелей при прокладке.

Преимущества

• Регулируемый угол наклона - позволяет адаптировать трассу под реальные условия монтажа без замены комплектующих
• Легкий вес за счет перфорированной структуры - упрощает транспортировку и установку
• Цинк-ламельное покрытие - превосходит обычное цинкование по сроку службы и устойчивости к коррозии
• Огнестойкость - безопасно применять в местах с высоким риском возгорания
• Широкодиапазонное исполнение - поддерживает длинные пролеты без дополнительных опор

Ограничения применения

• Не совместим с другими сериями лотков - только с U5 Combitech
• Не предназначен для горизонтальных поворотов - только для вертикальных наклонов
• Запрещено использование в условиях постоянного погружения в воду - хотя покрытие устойчиво к влаге, IP-класс защиты не указан и не гарантируется
• Не рекомендовано применение в средах с высоким уровнем кислот/щелочей - цинк-ламель устойчив, но не является нержавеющей сталью

Примеры использования

• Подключение кабельных трасс между этажами в офисном здании
• Прокладка силовых кабелей в промышленных цехах с многоуровневыми конструкциями
• Обустройство кабельных каналов в телекоммуникационных шахтах
• Монтаж в подземных парковках и технических подпольях с высокой влажностью

Практические советы

• При выборе угла проверьте соответствие высоты борта лотка - 80 мм - чтобы избежать щелей и провисания кабелей
• Для трасс с большим количеством кабелей используйте дополнительные поддерживающие элементы - даже при “широкодиапазонном” исполнении максимальная нагрузка ограничена
• При монтаже не затягивайте болты слишком сильно - перфорация легко деформируется
• Угол вертикальный лестничный 80х500 цинк-ламельный от DKC лучше всего сочетается с другими элементами серии U5 Combitech - так вы получите единый, стандартизированный и гарантированный продукт
• Храните в сухом месте до монтажа - хотя покрытие устойчиво, длительное воздействие влаги может вызвать образование белого налета (не влияет на функциональность)
