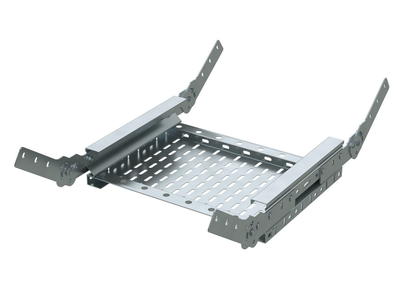

Угол вертикальный листовой U5 Combitech 80х500, горячий цинк DKC (ДКС) USF085HDZ

Угол вертикальный листовой 80х500мм горячеоцинкованный от DKC (ДКС) - элемент кабельной трассы серии U5 Combitech, предназначенный для создания вертикальных поворотов и наклонов с регулируемым углом. Артикул usf085hdz обеспечивает прочную фиксацию кабелей в условиях повышенной влажности благодаря защищённому от коррозии покрытию.

Назначение и область применения

Угол вертикальный листовой 80х500мм горячеоцинкованный используется для изменения направления кабельной трассы в вертикальной плоскости. Подходит для систем, где требуется плавный переход между горизонтальными участками - например, при прокладке кабелей через этажи, в шахтах, на производствах с высокой влажностью или агрессивной средой. Применяется исключительно в комплекте с лотками серии U5 Combitech высотой 80 мм и шириной 500 мм.

Технические характеристики

• Форма: листовой угол с шарнирной конструкцией 90°
• Размеры: высота 80 мм, ширина 500 мм
• Толщина лонжерона: 1,5 мм
• Внутренний радиус изгиба: 300 мм - обеспечивает минимальное давление на кабели при прокладке
• Угол поворота: регулируемый - можно задавать любой наклон от 0 до 90°
• Материал: нержавеющая сталь
• Покрытие: горячее цинкование (гальванопокрытие методом погружения)
• Цвет: серый
• Огнестойкость: соответствует требованиям
• Климатическое исполнение: OM1 / У1 / УХЛ(1,5) / ХЛ1 - допущен к использованию в помещениях с температурой от −40C до +40C и повышенной влажностью

Совместимость и монтаж

Угол вертикальный листовой 80х500мм горячеоцинкованный совместим только с лотками серии U5 Combitech того же размера - 80×500 мм. Монтаж выполняется с помощью болтовых соединений, предусмотренных в конструкции лотков. Шарнирная система позволяет легко выставить нужный угол наклона перед окончательной фиксацией. Для герметичности рекомендуется использовать уплотнители, подходящие к системе U5 Combitech.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и климатическому исполнению согласно ГОСТ 15150 и ГОСТ 15543. Горячее цинкование обеспечивает электроизоляцию и снижает риск возникновения гальванической коррозии при контакте с другими металлическими элементами. Сертифицировано для работы в зонах с повышенной взрывоопасностью и химической активностью при соблюдении условий эксплуатации.

Преимущества

• Регулируемый угол - позволяет адаптировать трассу под реальные условия монтажа без замены детали
• Плавный изгиб с радиусом 300 мм - минимизирует механическую нагрузку на кабели, особенно при тяжёлых многожильных жилах
• Горячее цинкование - гарантирует долговечность (до 30–50 лет) в агрессивных средах, включая сырые помещения, подвалы, промзоны
• Стальная конструкция - сохраняет форму под нагрузкой, не деформируется при монтаже и эксплуатации
• Совместимость с серией U5 Combitech - единая система, обеспечивающая стандартизированный монтаж и обслуживание

Ограничения применения

• Не предназначен для использования вне системы U5 Combitech - несовместим с лотками других производителей или другой высоты
• Запрещено перегревать выше +80C - материал теряет упругость, возможна деформация шарнира
• Не следует применять в средах с постоянным воздействием кислот, щелочей или солевых растворов - хотя цинк устойчив, длительный контакт может вызвать его разрушение
• Не рассчитан на механическую нагрузку сверх массы кабелей - не используйте как опору для оборудования

Примеры использования

• Переход кабельной трассы между этажами в офисном здании
• Прокладка силовых кабелей в цехах пищевой промышленности с частой мойкой оборудования
• Подключение распределительных щитов в подвалах с высокой влажностью
• Обустройство трасс в теплицах, холодильных камерах, насосных станциях

Практические советы

• Перед установкой проверьте соответствие толщины стенок лотка и угла - оба должны быть 1,5 мм
• При монтаже в местах с вибрацией закрепите угол двумя точками крепления - один болт недостаточен
• Не затягивайте болты слишком сильно - это может деформировать шарнир и нарушить регулировку угла
• Для продления срока службы в экстремальных условиях рекомендуется периодически осматривать покрытие на предмет повреждений цинка
• Если необходим более крутой изгиб - выбирайте другие элементы серии; этот угол не предназначен для углов менее 30°
