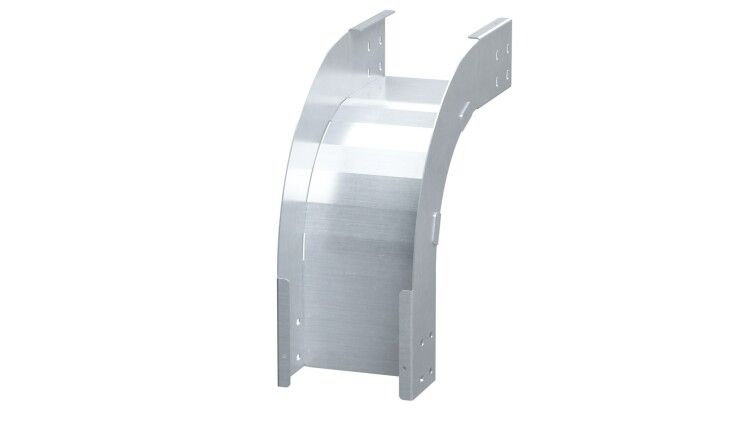

Угол вертикальный внешний 90 градусов 50х100, 1,5 мм, горячий цинк, в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа - SOM510KHDZ ДКС

Угол вертикальный внешний 90 градусов 50х100, 1,5 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC предназначен для изменения направления кабельной трассы в вертикальной плоскости. Этот элемент совместим с лотками серии S5 Combitech и оснащен всем необходимым крепежом для быстрого монтажа. Бренд DKC гарантирует соответствие требованиям промышленной стандартизации.

Назначение и область применения

Угол вертикальный внешний 90 градусов используется для перехода между вертикальными участками кабельных лотков серии S5 Combitech. Он позволяет изменить направление трассы на 90° без необходимости резки или сварки. Применяется в системах распределения электроэнергии и управления сигналами на объектах промышленного, коммерческого и жилого назначения - например, в цехах, серверных, АЗС, трансформаторных подстанциях.

Технические характеристики

• Тип: Вертикальный внешний угол
• Угол изгиба: 90°
• Размеры: высота 50 мм, ширина 100 мм
• Толщина стенки: 1,5 мм
• Материал: оцинкованная сталь
• Покрытие: горячий цинк - защищает от коррозии даже при механическом воздействии
• Исполнение изгиба: плавное, без острых кромок
• Цвет: серый
• Огнестойкость: соответствует требованиям к негорючим материалам
• Широкодиапазонное исполнение: поддерживает работу в условиях перепадов температур и влажности

Совместимость и монтаж

Угол вертикальный внешний 90 градусов 50х100, 1,5 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC рассчитан исключительно на использование с лотками серии S5 Combitech с высотой борта 50 мм и шириной основания 100 мм. Комплектация включает соединительные пластины и крепеж - болты, гайки, шайбы - что исключает необходимость докупать дополнительные элементы.

Монтаж выполняется в три этапа:

1. Подгоните угол к торцам двух лотков - они должны плотно прилегать по всей поверхности.
2. Зафиксируйте соединительные пластины с внутренней стороны угла с помощью болтов.
3. Закрутите крепеж до упора - не переусердствуйте, чтобы не деформировать оцинкованную поверхность.

Не используйте этот угол с другими сериями лотков - несоответствие размеров приведёт к плохому контакту и снижению защиты кабеля.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и не распространяет горение. Материал - оцинкованная сталь - не выделяет токсичных веществ при нагреве. Горячее цинкование обеспечивает долговечность в агрессивных средах, включая помещения с повышенной влажностью. Соответствует нормам ГОСТ Р 50571 и IEC 61439 для кабельных систем.

Преимущества

• Готовый к установке комплект - не требуется докупать крепеж или пластины.
• Горячее цинкование увеличивает срок службы в 2–3 раза по сравнению с холодным покрытием.
• Плавный изгиб снижает риск повреждения кабелей при протяжке.
• Широкодиапазонное исполнение допускает применение в условиях от –40C до +80C.
• Серый цвет не требует окраски после монтажа - эстетично и готов к эксплуатации сразу.

Ограничения применения

• Не предназначена для нагрузок выше класса K1 (по DIN 41494) - не использовать как несущую конструкцию.
• Не рекомендуется для прямого контакта с химически активными жидкостями (например, щелочами, кислотами) - даже оцинкованная сталь может подвергнуться коррозии при длительном воздействии.
• Не подходит для наружной установки без дополнительной защиты от атмосферных осадков - хотя цинк устойчив, постоянное намокание снижает срок службы.
• Не сочетается с лотками других серий - даже если размеры кажутся одинаковыми, форма фланцев и шаг отверстий отличаются.

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в производственном цехе.
• Обход колонны или трубопровода в офисном здании при прокладке силовых кабелей.
• Соединение уровней в многоквартирном доме - от этажного щита к подвалу.
• Прокладка кабелей связи в серверной комнате с ограниченным пространством.

Практические советы

• Перед монтажом проверьте, что лотки имеют ту же толщину - 1,5 мм. Разница в толщине вызывает люфт и снижает прочность соединения.
• Если трасса проходит через вибрационные зоны (например, рядом с насосами), дополнительно закрепите угол антивибрационными прокладками.
• При использовании в сырых помещениях (подвалах, теплицах) периодически осматривайте места стыков - там возможна конденсация воды.
• Не используйте ударные инструменты при затяжке крепежа - можно повредить цинковое покрытие.
• Артикул som510khdz - единственный номер для заказа этого конкретного изделия. Не путайте с аналогами от других производителей.
