Угол CDV 90 вертикальный внеш. осн.100 H50 в комплекте с крепежными элементами и соединительными пластинами, необходимым | 37572K DKC ДКС

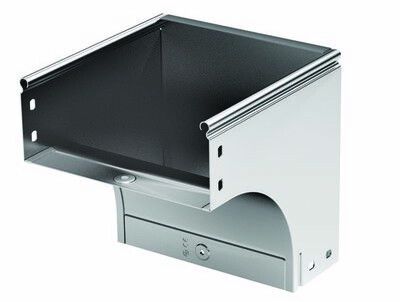

Угол для лотка вертикальный внешний основание 100 H50 в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС) - это готовое решение для изменения направления кабельной трассы на 90° в вертикальной плоскости. Артикул 37572k входит в систему S5 Combitech и предназначен для прокладки силовых и слаботочных кабелей в промышленных и коммерческих объектах.

Назначение и область применения

Этот угол используется для создания поворотов в кабельных трассах, когда необходимо изменить направление лотка с горизонтального на вертикальное или наоборот. Подходит для установки в помещениях с ограниченным пространством, где требуется сохранить целостность трассы без резких изгибов. Применяется в цехах, на энергообъектах, в серверных, на заводах и в жилых комплексах с закрытыми каналами.

Технические характеристики

• Тип: вертикальный внешний угол
• Угол поворота: 90°
• Ширина: 100 мм
• Высота: 50 мм
• Внутренний радиус изгиба: 130 мм - обеспечивает плавный переход кабелей без перегибов
• Материал: сталь оцинкованная по методу Сендзимира - повышенная коррозионная стойкость
• Толщина металла: 1 мм - прочность при минимальном весе
• Покрытие: оцинковано по методу Сендзимира - равномерное покрытие без пор, долгий срок службы
• Перфорированные боковые стенки и основание - удобство фиксации болтами и креплением к стенам/потолкам
• Цвет: серый
• Огнестойкость: соответствует требованиям - не распространяет горение
• Исполнение: широкодиапазонное - совместимо с лотками других размеров в рамках системы S5 Combitech

Совместимость и монтаж

Угол 37572k полностью совместим с другими элементами системы S5 Combitech. Монтаж выполняется без сварки:

• Соединительные пластины в комплекте обеспечивают герметичную стыковку с прямыми участками лотка
• Крепежные элементы (болты, гайки, шайбы) уже включены - не требуют доп purchases
• Перфорация позволяет крепить угол к стене, полу или потолку через любую точку
• Плавный изгиб исключает заедание кабелей при протяжке
• Не требует специальных инструментов - достаточно отвертки и ключей

Безопасность и стандарты

Изделие выполнено из оцинкованной стали, соответствует нормам пожарной безопасности: не поддерживает горение, не выделяет токсичных веществ при нагреве. Соответствует требованиям ГОСТ Р 50571 и IEC 61537 для кабельных систем в промышленных условиях.

Преимущества

• Готовый комплект - всё нужное в одной коробке: угол, пластины, крепеж
• Оцинковка по Сендзимира - устойчивость к влаге, химическим средам, механическому воздействию
• Плавный внутренний радиус - снижает риск повреждения изоляции кабелей при протяжке
• Перфорация по всей поверхности - гибкость в расположении креплений
• Огнестойкость - безопасно применять в зонах с повышенными требованиями к пожарной защите

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от осадков
• Не рекомендуется использовать в агрессивных химических средах (например, кислоты, щелочи) - даже оцинковка имеет предел устойчивости
• Подходит только для лотков с аналогичной высотой (50 мм) и шириной (до 100 мм); несовместим с лотками другой системы без адаптеров
• Толщина 1 мм достаточна для большинства задач, но не рассчитана на значительные механические нагрузки (например, тяжелые трубопроводы)

Примеры использования

• Переход с горизонтальной трассы на вертикальную в цехе с оборудованием
• Прокладка кабелей от этажа к этажу в многоэтажном здании
• Обход колонн и инженерных конструкций в офисных помещениях
• Создание ответвлений к распределительным щитам, находящимся на стенах

Практические советы

• Проверьте перед монтажом, что внутренний радиус 130 мм соответствует минимальному радиусу изгиба ваших кабелей - особенно для многожильных и чувствительных к деформации проводов
• Используйте крепежные элементы из комплекта - они точно подходят по размеру и материалу
• При установке на потолок используйте минимум три точки крепления - один в каждом конце и одна посередине
• Если трасса проходит в сыром помещении, дополнительно проверьте герметичность стыков с помощью термоклея или силиконового уплотнителя
• Артикул 37572k - часть серии S5 Combitech; чтобы система работала как единое целое, используйте другие элементы этой же серии
