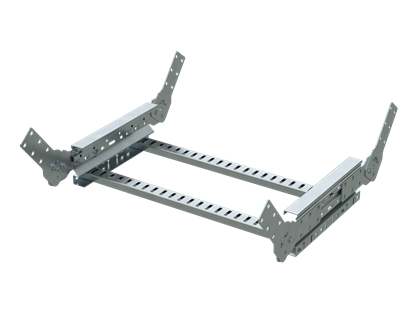

Угол вертикальный лестничный 80х400 мм горячеоцинкованный - ULF084HDZ ДКС

Угол вертикальный лестничный 80х400мм горячеоцинкованный от DKC (ДКС) — элемент системы U5 Combitech, предназначенный для организации вертикальных переходов кабельных трасс с регулируемым углом наклона. Артикул ulf084hdz обеспечивает надежную фиксацию и гибкую адаптацию трассы в сложных условиях, особенно там, где важны долговечность и безопасность прокладки.

Назначение и область применения

Угол вертикальный лестничный 80х400мм горячеоцинкованный используется для изменения направления кабельной трассы в вертикальной плоскости — например, при переходе между этажами, на лестничных клетках или в шахтах. Он применяется исключительно в системе U5 Combitech с лотками той же высоты (80 мм) и ширины (400 мм). Подходит для прокладки силовых, сигнальных и коммуникационных кабелей в промышленных зонах, жилых комплексах, объектах энергетики и транспорта.

Технические характеристики

• Материал: сталь с горячим цинкованием — прочная, устойчивая к механическим нагрузкам
• Размеры: высота 80 мм, ширина 400 мм — соответствует стандартному лотку U5 Combitech
• Толщина лонжерона: 1,5 мм — обеспечивает достаточную жесткость при максимальной нагрузке
• Тип ступени: перфорированный профиль — снижает вес, улучшает вентиляцию и упрощает крепление кабелей
• Защитное покрытие: горячее цинкование (гальванопокрытие методом погружения) — гарантирует коррозионную стойкость до 30–50 лет
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 — допущен к использованию во всех климатических зонах России, включая холодные и влажные условия
• Угол наклона: регулируемый — можно задавать любой угол между вертикалью и горизонталью без замены детали
• Огнестойкость: да — не поддерживает горение, сохраняет целостность при температурном воздействии
• Цвет: серый — единый цветовой ряд с другими элементами U5 Combitech
• Исполнение: без соединительного разъема — требует монтажа через крепеж к смежным лоткам
• Шарнирное крепление: да — позволяет изменять угол после установки

Совместимость и монтаж

Угол вертикальный лестничный 80х400мм горячеоцинкованный совместим только с лотками серии U5 Combitech, имеющими высоту борта 80 мм и ширину 400 мм. Монтаж выполняется с помощью болтов и гаек через перфорацию на лонжеронах. Шарнирное крепление позволяет выставить нужный угол наклона перед окончательной затяжкой. Для точной настройки рекомендуется временно закрепить один конец, отрегулировать положение второго, затем зафиксировать полностью. Не требуется использование дополнительных переходников или адаптеров.

Безопасность и стандарты

Элемент соответствует требованиям к огнестойкости и коррозионной стойкости для промышленных кабельных систем. Горячее цинкование соответствует ГОСТ 1479-88. Климатические категории (ОМ1, У1, УХЛ, ХЛ1) подтверждают соответствие нормам для эксплуатации в помещениях с повышенной влажностью, на открытом воздухе и в холодных регионах. Продукт не содержит токсичных веществ и не выделяет вредных компонентов при нагреве.

Преимущества

• Регулируемый угол — экономит время на подборе нескольких типов углов, позволяет адаптироваться к реальным условиям монтажа
• Горячее цинкование — продлевает срок службы в агрессивных средах, исключает необходимость периодической покраски
• Перфорированная ступень — снижает массу, упрощает прокладку кабелей и уменьшает давление на опорные конструкции
• Огнестойкость — повышает уровень безопасности при аварийных ситуациях
• Единая система U5 Combitech — все элементы взаимозаменяемы, легко модифицируются и расширяются

Ограничения применения

• Не предназначен для использования вне системы U5 Combitech — несовместим с лотками других производителей или другой высоты
• Не рассчитан на механическую нагрузку сверх проектной — нельзя использовать как несущую конструкцию для оборудования
• Запрещено применять в средах с постоянным контактом с кислотами, щелочами или соляными растворами — хотя цинк устойчив, длительный контакт с химически активными жидкостями может вызвать коррозию
• Не следует использовать в качестве основного крепления для тяжелых кабельных bundles без дополнительной фиксации

Примеры использования

• Подключение кабельных трасс между этажами в офисных зданиях
• Прокладка кабелей в подземных парковках с высокой влажностью
• Обустройство кабельных каналов на тепловых электростанциях и насосных станциях
• Монтаж в промышленных цехах с частыми перепадами температур
• Создание вертикальных участков трассы в лифтовых шахтах и технических коридорах

Практические советы

• Перед монтажом проверьте, что лотки, к которым будет крепиться угол, точно соответствуют размерам 80×400 мм — даже небольшая разница может нарушить герметичность и прочность соединения
• Используйте болты и гайки того же класса прочности, что и в остальной системе U5 Combitech — не заменяйте саморезами или менее прочными крепежами
• При установке в местах с высокой влажностью дополнительно контролируйте состояние цинкового покрытия каждые 5–7 лет — при наличии белого налета (цвета цинковой коррозии) ничего делать не надо, он является защитным; при появлении рыжих пятен — осмотрите место на наличие повреждений покрытия
• Для удобства сборки используйте временные фиксаторы — они позволят точно выставить угол без усилий
• Не забудьте предусмотреть свободный радиус изгиба кабелей внутри угла — минимальный радиус должен соответствовать требованиям к гибкости провода, чтобы избежать повреждения изоляции
