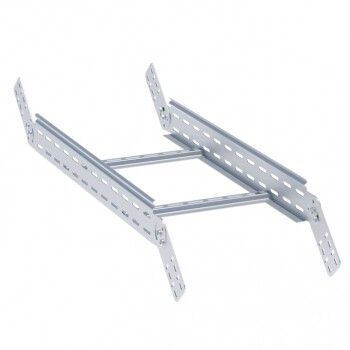

Угол вертикальный шарнирный для лестничного лотка 100x500мм | vlt100500 EKF

Угол вертикальный шарнирный для лестничного лотка 100x500 мм от EKF - элемент для изменения направления кабельной трассы по вертикали с возможностью регулировки угла поворота. Подходит для систем с перфорированными лотками шириной 500 мм и высотой 100 мм, обеспечивает надёжное соединение и удобство монтажа в сложных условиях.

Назначение и область применения

Угол вертикальный шарнирный для лестничного лотка 100x500 мм используется для плавного перехода кабельных трасс между этажами, в шахтах, лифтовых колодцах и других вертикальных участках. Применяется там, где требуется адаптировать траекторию прокладки кабелей под реальный угол наклона лестницы или эскалатора. Особенно эффективен в местах с ограниченным пространством, где жёсткий поворот невозможен.

Технические характеристики

• Ширина лотка: 500 мм
• Высота лотка: 100 мм
• Материал: сталь оцинкованная, толщиной 0,8 мм
• Покрытие: цинк - защищает от коррозии
• Цвет: серый
• Внутренний радиус поворота: 300 мм
• Угол поворота: регулируемый - позволяет фиксировать любой угол от 0° до 90°
• Тип ступени: перфорированный профиль - для свободного прохода кабелей и вентиляции
• Тип бокового профиля: открытый - обеспечивает быстрый доступ к кабелям
• Исполнение: с интегрированным соединительным разъёмом - исключает необходимость дополнительных креплений
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Угол совместим с лестничными лотками EKF-Line шириной 500 мм и высотой 100 мм. Интегрированный соединительный разъём позволяет легко закрепить его к смежному лотку без болтов - достаточно вставить и зафиксировать замком. Монтаж выполняется вручную: выставляется нужный угол, затем фиксируется в положении. Для усиленной нагрузки рекомендуется дополнительно использовать кронштейны или опоры, особенно при длинных участках трассы.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и электроизоляционной безопасности для кабельных систем. Оцинкованное покрытие снижает риск возникновения коррозийных процессов, что важно для долговечности в помещениях с повышенной влажностью. Нет требований к заземлению - изделие не является проводящим элементом системы защиты.

Преимущества

• Регулируемый угол поворота - позволяет точно адаптировать трассу под существующую конструкцию
• Интегрированный разъём - экономит время монтажа, исключает лишние детали
• Оцинкованная сталь - устойчивость к внешним воздействиям, длительный срок службы
• Открытый профиль - упрощает проверку состояния кабелей и добавление новых
• Лёгкая сборка - не требует специального инструмента

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от осадков
• Не рассчитан на механические удары или динамические нагрузки выше нормы - не применяется в зонах с частыми вибрациями оборудования
• Подходит только для лотков с аналогичными габаритами (500×100 мм); несовместим с другими типами лотков
• Не следует применять в средах с агрессивными химическими веществами - цинковое покрытие не защищает от кислот и щелочей

Примеры использования

• Прокладка силовых и сигнальных кабелей в многоквартирных домах через шахты лифтов
• Обустройство кабельных трасс в офисных зданиях между этажами
• Монтаж в промышленных цехах - например, на конвейерах с вертикальными перемещениями
• Электроснабжение автоматизированных линий в логистических комплексах

Практические советы

• Перед установкой проверьте внутренний радиус 300 мм - он должен позволять кабелям не перегибаться более чем на допустимые значения (обычно не менее 10×диаметра кабеля)
• При использовании в высоких точках (более 3 метров) используйте дополнительные поддерживающие кронштейны каждые 1–1,5 м
• При необходимости смены угла после монтажа - просто ослабьте фиксацию, поверните и снова зафиксируйте; не требует демонтажа всего участка
• Для увеличения срока службы в сырых помещениях периодически проверяйте целостность цинкового покрытия - при наличии повреждений обработайте антивандальным составом
• Угол вертикальный шарнирный для лестничного лотка 100x500 мм от EKF - один из немногих решений, сочетающих гибкость и надёжность в одном компоненте
