Вертикальный шарнирный угол 70х500х1,5 мм | LSHL70-500-1.5 КМ-профиль LO6289

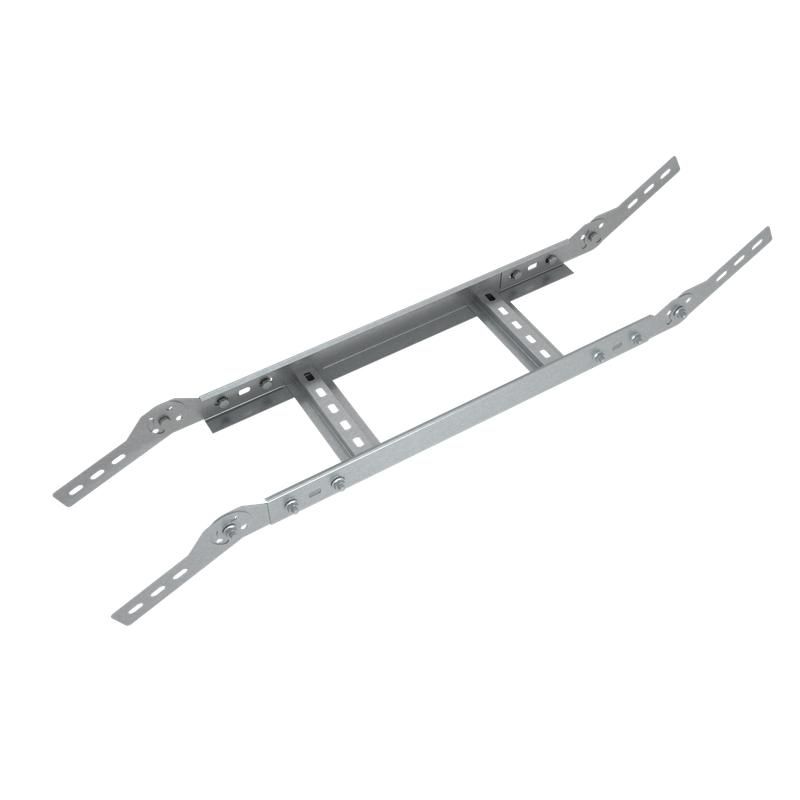

Вертикальный шарнирный угол 70х500х1,5 мм сталь от КМ-Профиля - это гибкий элемент для сборки кабельных трасс с изменением направления в вертикальной плоскости. Артикул lshl70-500-1.5 обеспечивает надёжное соединение лотков при монтаже на лестницах, эстакадах и других вертикальных участках.

Назначение и область применения

Вертикальный шарнирный угол 70х500х1,5 мм сталь используется для создания поворотов в вертикальной плоскости в системах открытых кабельных трасс. Применяется там, где требуется изменить направление кабельного лотка под любым углом - например, при переходе между этажами, вокруг колонн или вдоль лестничных клеток. Подходит для бортов высотой 70 мм. Элемент рассчитан на работу внутри зданий: офисах, производственных помещениях, торговых центрах, транспортных узлах. Не предназначен для наружной установки или агрессивных сред.

Технические характеристики

• Материал: сталь оцинкованная по методу Сендзимира - повышенная коррозионная стойкость и равномерное покрытие.
• Толщина: 1,5 мм - достаточна для жёсткости при сохранении лёгкости монтажа.
• Габариты: высота 70 мм, ширина 500 мм - соответствует стандартному размеру борта лотка.
• Внутренний радиус: 300 мм - определяет минимальный радиус изгиба кабельного пути при повороте.
• Поворот: регулируемый - позволяет фиксировать угол между 0° и 90° в зависимости от требований трассы.
• Исполнение изгиба: сегментарный - обеспечивает плавный переход без острых кромок.
• Тип ступени: перфорированный профиль - удобен для крепления хомутов и кабельных планок.
• Тип бокового профиля: открытый - позволяет легко вставлять и фиксировать лотки без дополнительных деталей.
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности.
• Цвет: серый - единый цветовой ряд с другими элементами системы КМ-Профиля.

Совместимость и монтаж

Вертикальный шарнирный угол 70х500х1,5 мм сталь совместим с лотками и фитингами серии КМ-Профиля, имеющими высоту борта 70 мм. Монтаж выполняется путём вставки лотка в профиль и фиксации болтами через перфорацию. Отсутствие соединительного элемента упрощает сборку - достаточно использовать стандартные крепёжные комплекты. Угол можно повернуть до нужного положения перед окончательной затяжкой. Для точной настройки рекомендуется временно закрепить элемент с помощью временного крепления, чтобы выставить угол, прежде чем фиксировать все точки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу исполнения UHL4 - предназначено для работы в условиях сухого климата и внутри помещений. Огнестойкость подтверждается свойствами основного материала - оцинкованной стали, которая не распространяет пламя. Нет необходимости в дополнительной огнезащитной обработке.

Преимущества

• Регулируемый угол снижает потребность в запасе различных фитингов - один элемент заменяет несколько жёстких углов.
• Оцинкование по методу Сендзимира гарантирует долгий срок службы даже в условиях повышенной влажности внутри помещений.
• Перфорация на ступени ускоряет крепление кабелей и исключает необходимость сверления.
• Сегментарный изгиб минимизирует риск повреждения изоляции кабелей при прокладке.
• Лёгкая масса и простая форма позволяют выполнять монтаж одним человеком.

Ограничения применения

• Не применяется на открытом воздухе - оцинкованное покрытие не защищает от постоянного воздействия осадков и солевых аэрозолей.
• Не подходит для агрессивных сред: химических цехов, водоочистных сооружений, солевых зон.
• Запрещён монтаж в местах с температурой выше +60 C - возможна потеря прочности оцинкованного слоя.
• Не предназначен для нагрузок, превышающих допустимую массу кабелей в лотке - расчёт нагрузки проводится отдельно для всей трассы.

Примеры использования

• Подключение кабельных лотков между этажами в многоэтажном офисном здании.
• Обход колонн и трубопроводов в производственном цехе.
• Прокладка силовых и сигнальных кабелей вдоль лестничных маршев в жилых комплексах.
• Формирование вертикальных переходов в серверных помещениях и распределительных щитовых.

Практические советы

• Проверьте внутренний радиус 300 мм перед выбором кабелей - крупногабаритные кабели с жёсткой оболочкой могут не поместиться в изгиб.
• Используйте только болты M6–M8 с гайками и шайбами - слишком маленькие крепёжные элементы не обеспечат надёжную фиксацию.
• При монтаже на высоте используйте временную подвеску - угол можно свободно поворачивать до момента окончательной фиксации.
• Для длинных трасс с несколькими поворотами рекомендуется чередовать жёсткие и шарнирные элементы - так снижается механическое напряжение на кабелях.
• Артикул lo6289 и lshl70-500-1.5 - это один и тот же продукт; проверяйте номера при заказе, особенно при пополнении запасов.
